Поставщик
|
XIMEA |
|
Артикул
|
MQ022HG-IM-SM5X5-7NIR2 |
|
Типы изделий
|
камеры |
|
Тип сенсора
|
CMOS |
|
Частота кадров
|
170 к/с |
|
Тип затвора
|
глобальный |
|
Размер пикселя
|
5,5 мкм |
|
Интерфейс
|
USB 3.0 |
|
Спектральный диапазон
|
665–960 нм |
|
Габаритные размеры
|
26,4 × 26,4 × 36,8 мм |
|
Вес
|
35 г |
|
Разрешение
|
2,2 Мп |
|
Крепление
|
C-Mount |
|
Температура хранения
|
−25-60 °C |
|
Количество спектральных каналов
|
24 |

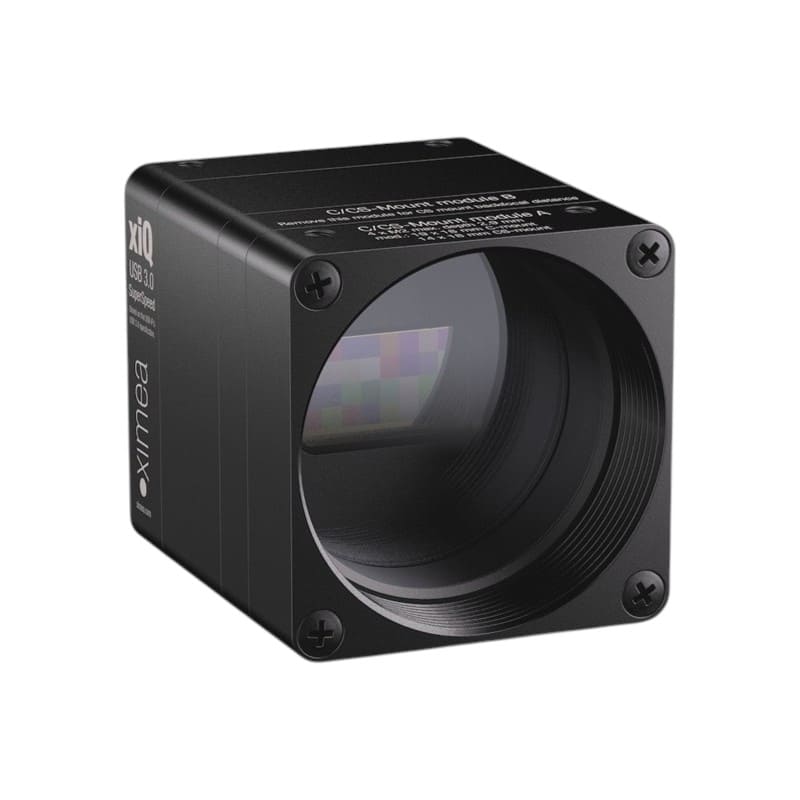

MQ022HG-IM-SM5X5-7NIR2 – малогабаритная гиперспектральная камера для бесконтактного анализа объектов в красной и ближней инфракрасной областях спектра. Камера регистрирует 24 спектральных канала в диапазоне 665–960 нм и помогает выявлять особенности материалов, которые не различимы стандартными монохромными и RGB-камерами.
В основе модели находится CMOS-сенсор imec CMV2K-SSM5x5-NIR разрешением 2048 × 1088 пикселей. Благодаря технологии snapshot весь набор спектральной информации фиксируется за одну экспозицию – перемещать объект или использовать сканирующий механизм не требуется.
Преимущества:
- Чувствительность в NIR-диапазоне для расширенного анализа свойств объекта;
- Возможность исследовать как неподвижные, так и быстро движущиеся сцены;
- Глобальный затвор, исключающий искажения от построчного считывания;
- Частота 170 кадров/с для наблюдения за динамическими процессами;
- Пассивное охлаждение без вентиляторов и термоэлектрических модулей;
- Режим расширенного динамического диапазона HDR;
- Компактная одноплатная архитектура для встраиваемых решений;
- Небольшая масса для установки на БПЛА и роботизированные платформы;
- Аппаратная и программная синхронизация съемки;
- Настройка ROI/AOI для ускоренной обработки выбранной части изображения;
- Стандартное крепление C-mount и возможность адаптации под другую оптику.
Области применения:
- Оценка состояния и жизнеспособности растительности;
- Контроль сельскохозяйственных культур;
- Поиск стрессовых участков, заболеваний и дефицита влаги у растений;
- Съемка с беспилотных летательных аппаратов;
- Экологический мониторинг почвы, воды и растительного покрова;
- Обнаружение загрязнений и посторонних веществ;
- Проверка качества овощей, фруктов, зерна и мясной продукции;
- Выявление скрытых повреждений пищевого сырья;
- Автоматическая сортировка продукции на конвейере;
- Контроль фармацевтического сырья и готовых препаратов;
- Анализ биологических тканей и кожных покровов;
- Флуоресцентная визуализация и лабораторная спектроскопия;
- Охранные системы и специализированное наблюдение;
- Разработка портативных спектральных приборов.
Технические характеристики
|
Параметры |
Значения |
|
Сенсор |
CMOS |
|
Спектральный диапазон |
665–960 нм |
|
Количество спектральных каналов |
24 |
|
Разрешение сенсора |
2048 × 1088 пикселей |
|
Разрешение |
2,2 Мп |
|
Размер сенсора |
2/3″ |
|
Активная область сенсора |
11 × 6 мм |
|
Диагональ сенсора |
12,8 мм |
|
Размер пикселя |
5,5 мкм |
|
Тип затвора |
глобальный |
|
Максимальная частота кадров |
170 кадр/с |
|
Разрядность оцифровки |
10 бит |
|
Выходной формат |
RAW |
|
Интерфейс передачи данных |
USB 3.0 |
|
Пропускная способность интерфейса |
до 5 Гбит/с |
|
Тип разъема |
USB 3.0 Micro-B |
|
Диапазон экспозиции |
от 30 мкс до 2 с |
|
Максимальное аналоговое усиление |
6 дБ |
|
Полная емкость пикселя |
13 500 электронов |
|
Расширенный динамический диапазон |
HDR |
|
Аппаратное исполнение |
одноплатная конструкция |
|
Входы GPIO |
1 |
|
Выходы GPIO |
1 |
|
Крепление объектива |
C-mount |
|
Потребляемая мощность |
1,6 Вт |
|
Охлаждение сенсора |
отсутствует |
|
Отвод тепла |
естественная конвекция |
|

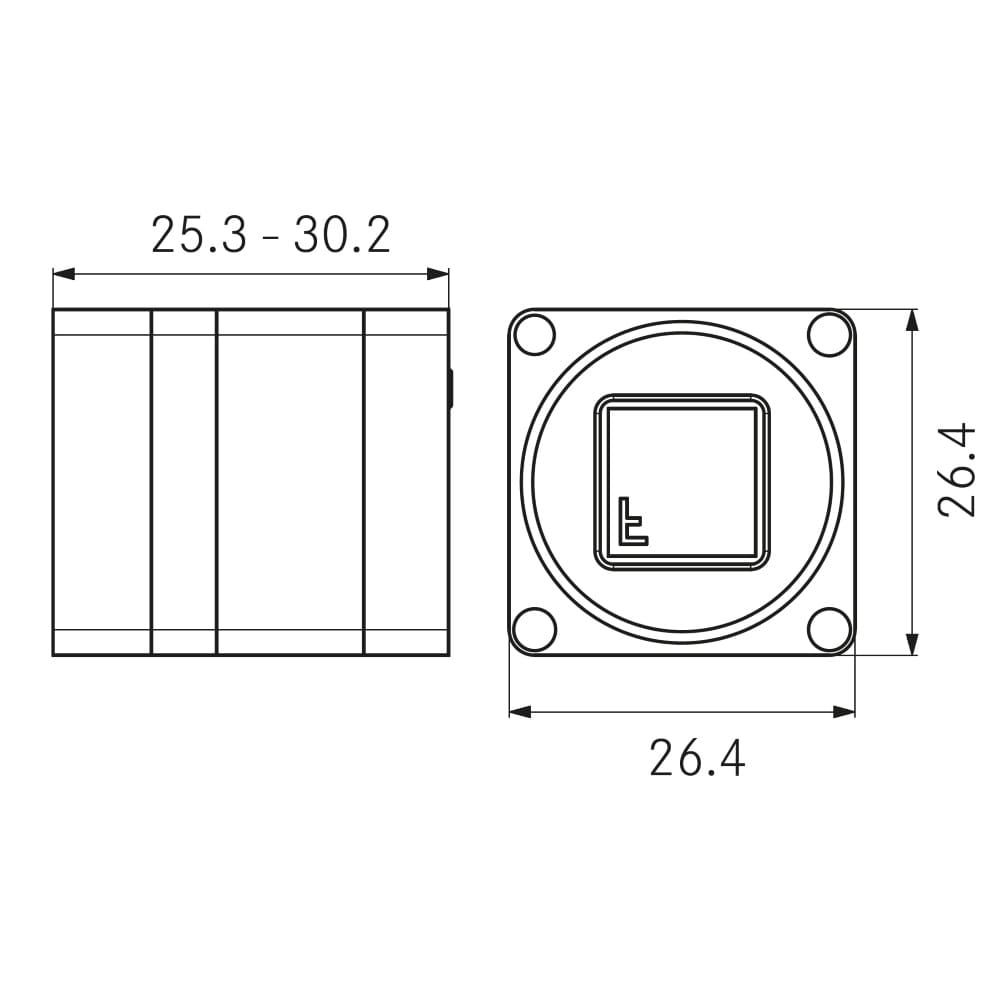

Габариты |
26,4 × 26,4 × 36,8 мм |
|
Масса |
35 г |
|
Рабочая температура |
от 0 до +50 °C |
|
Температура хранения |
от −25 до +60 °C |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Линейка XIMEA xiSpec объединяет миниатюрные гиперспектральные камеры для анализа состава, структуры и состояния объектов. В отличие от обычных камер, они регистрируют изображение в нескольких спектральных каналах, позволяя различать похожие материалы, обнаруживать скрытые дефекты и автоматизировать контроль качества.
Компания XIMEA занимается разработкой и производством различных камер на основе КМОП и ПЗС сенсоров для научных применений и промышленной визуализации.
