Поставщик
|
XIMEA |
|
Артикул
|
MQ022HG-IM-SM4X4-7VIS3 |
|
Типы изделий
|
камеры |
|
Тип сенсора
|
CMOS |
|
Частота кадров
|
170 к/с |
|
Тип затвора
|
глобальный |
|
Размер пикселя
|
5,5 мкм |
|
Интерфейс
|
USB 3.0 |
|
Спектральный диапазон
|
460–625 нм |
|
Габаритные размеры
|
26,4 × 26,4 × 36,8 мм |
|
Вес
|
35 г |
|
Разрешение
|
2,2 Мп |
|
Крепление
|
C-Mount |
|
Температура хранения
|
−25-60 °C |
|
Количество спектральных каналов
|
16 |

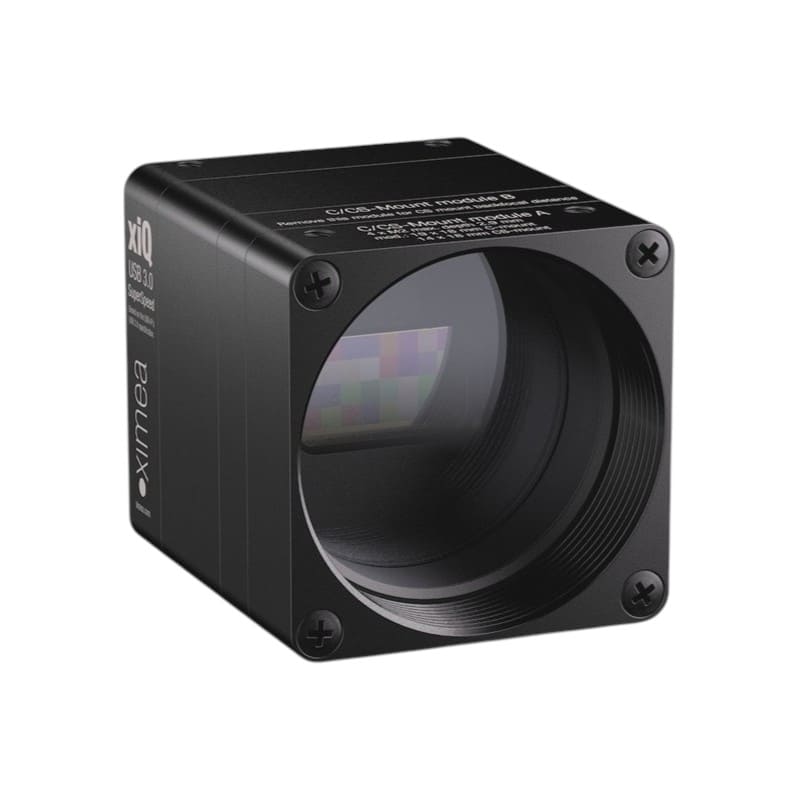

MQ022HG-IM-SM4X4-7VIS3 – миниатюрная гиперспектральная USB3-камера для многоканальной съемки в видимой части спектра. Она предназначена для задач, в которых обычного цветного изображения недостаточно для надежного распознавания материалов, оценки поверхности или выявления малозаметных изменений объекта.
Сенсор оснащен интегрированной мозаикой спектральных фильтров 4 × 4. Каждый блок мозаики регистрирует 16 отдельных спектральных каналов в диапазоне 460–625 нм. Все каналы захватываются в рамках одной экспозиции, поэтому камера не требует движения объекта, линейного сканирования или механического переключения фильтров. Это делает модель подходящей для съемки динамических сцен, ручных измерительных приборов и компактных систем машинного зрения.
CMOS-матрица разрешением 2048 × 1088 пикселей работает с глобальным затвором и развивает частоту до 170 кадров/с. Передача 10-битных RAW-данных и питание выполняются через USB 3.0. Камеру можно подключать к промышленному компьютеру или встраиваемой вычислительной платформе без специализированной платы захвата.
Преимущества:
- Одновременное получение 16 спектральных составляющих за одну экспозицию;
- Анализ узкополосных оптических характеристик в видимом диапазоне;
- Интегрированные в сенсор фильтры без внешнего фильтровального колеса;
- Глобальный затвор для кадров без построчного считывания;
- Производительность до 170 кадров/с для скоростных измерений;
- Передача данных со скоростью до 5 Гбит/с;
- Режим HDR для регистрации сцен с большим перепадом яркости;
- Аппаратный и программный запуск съемки;
- Синхронизация с импульсными источниками света и внешней автоматикой;
- Возможность считывания выбранной области ROI/AOI;
- Стандартное крепление C-mount для совместимости с промышленной оптикой.
Области применения:
- Контроль цветовых и спектральных отклонений продукции;
- Различение материалов с визуально сходной окраской;
- Автоматическая проверка лакокрасочных и защитных покрытий;
- Контроль печати, красителей, пигментов и полимерных пленок;
- Проверка однородности пищевых продуктов;
- Сортировка фруктов, овощей, зерна и другого сырья;
- Обнаружение поверхностных загрязнений и посторонних включений;
- Анализ лекарственных средств и фармацевтических материалов;
- Флуоресцентная диагностика и фотолюминесцентные исследования;
- Цитология, микроскопия и биотехнологические исследования;
- Распознавание документов, чернил и криминалистических объектов;
- Исследование картин, исторических документов и реставрационных материалов;
- Проверка компонентов электронных и микроэлектронных устройств;
- Мониторинг растений и оценка их физиологического состояния;
- Экологические измерения и выявление загрязнений;
- Научные спектральные эксперименты;
- Компактные переносные анализаторы и OEM-приборы.
Технические характеристики
|
Параметры |
Значения |
|
Сенсор |
CMOS |
|
Спектральный диапазон |
460–625 нм |
|
Количество спектральных каналов |
16 |
|
Разрешение сенсора |
2048 × 1088 пикселей |
|
Разрешение |
2,2 Мп |
|
Размер сенсора |
2/3″ |
|
Активная область сенсора |
11 × 6 мм |
|
Диагональ сенсора |
12,8 мм |
|
Размер пикселя |
5,5 мкм |
|
Тип затвора |
глобальный |
|
Максимальная частота кадров |
170 кадр/с |
|
Разрядность оцифровки |
10 бит |
|
Выходной формат |
RAW |
|
Интерфейс передачи данных |
USB 3.0 |
|
Пропускная способность интерфейса |
до 5 Гбит/с |
|
Тип разъема |
USB 3.0 Micro-B |
|
Диапазон экспозиции |
от 30 мкс до 2 с |
|
Максимальное аналоговое усиление |
6 дБ |
|
Полная емкость пикселя |
13 500 электронов |
|
Расширенный динамический диапазон |
HDR |
|
Аппаратное исполнение |
одноплатная конструкция |
|
Входы GPIO |
1 |
|
Выходы GPIO |
1 |
|
Крепление объектива |
C-mount |
|
Потребляемая мощность |
1,6 Вт |
|
Охлаждение сенсора |
без активного охлаждения |
|
Отвод тепла |
естественная конвекция |
|
Габариты |
26,4 × 26,4 × 36,8 мм |
|
Масса |
35 г |
|
Рабочая температура |
от 0 до +50 °C |
|
Температура хранения |
от −25 до +60 °C |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Линейка XIMEA xiSpec объединяет миниатюрные гиперспектральные камеры для анализа состава, структуры и состояния объектов. В отличие от обычных камер, они регистрируют изображение в нескольких спектральных каналах, позволяя различать похожие материалы, обнаруживать скрытые дефекты и автоматизировать контроль качества.
Компания XIMEA занимается разработкой и производством различных камер на основе КМОП и ПЗС сенсоров для научных применений и промышленной визуализации.
