Поставщик
|
XIMEA |
|
Артикул
|
MQ022HG-IM-LS150-VN2 |
|
Типы изделий
|
камеры |
|
Тип сенсора
|
CMOS |
|
Частота кадров
|
170 к/с |
|
Тип затвора
|
глобальный |
|
Интерфейс
|
USB 3.0 |
|
Габаритные размеры
|
26,4 × 26,4 × 30,2 мм |
|
Спектральный диапазон
|
470–900 нм |
|
Разрешение
|
2,2 Мп |
|
Крепление
|
C-Mount |
|
Температура хранения
|
−25-60 °C |
|
Количество спектральных каналов
|
150 |
|
Масса
|
31,8 г |
|
Размер пикселя
|
5,5 мкм |
|
Тип затвора
|
глобальный |

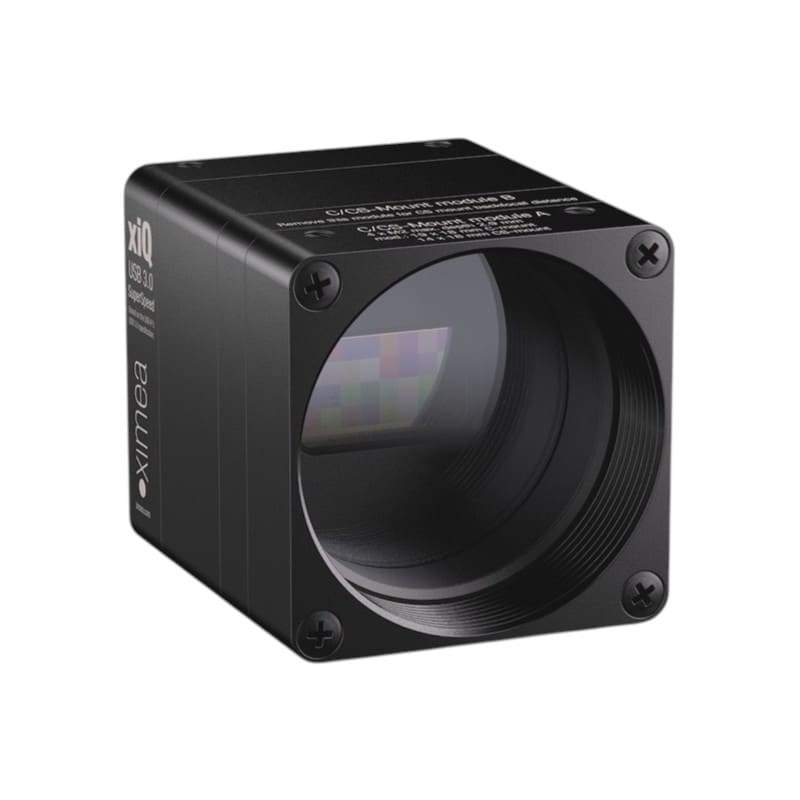

MQ022HG-IM-LS150-VN2 – компактная Snapshot камера для детального спектрального исследования объектов в видимом и ближнем инфракрасном диапазонах. Модель регистрирует 150 спектральных каналов в интервале 470–900 нм, позволяя обнаруживать различия, которые практически невозможно определить по обычному цветному изображению.
Разрешение матрицы составляет 2048 × 1088 пикселей, максимальная частота съемки – 170 кадров/с. Подключение через USB 3.0 обеспечивает передачу 10-битных RAW-данных со скоростью до 5 Гбит/с и упрощает интеграцию камеры в мобильное или стационарное оборудование.
Преимущества:
- 150 спектральных каналов для подробного анализа спектральной сигнатуры объекта;
- Широкий диапазон 470–900 нм, охватывающий видимую область и ближний ИК-диапазон;
- Высокая спектральная информативность для классификации внешне похожих материалов;
- Глобальный затвор для корректной регистрации движущихся объектов;
- Частота до 170 кадров/с, подходящая для конвейерных и мобильных измерений;
- Интерфейс USB 3.0 для быстрого подключения к промышленным и лабораторным компьютерам;
- Питание от шины USB без отдельного источника для камеры;
- Режим HDR для работы со сценами, содержащими светлые и темные участки;
- Поддержка аппаратного и программного триггера;
- Возможность синхронизации с конвейером, энкодером, освещением и внешними датчиками;
- Выбор области ROI/AOI для оптимизации скорости и объема данных.
Области применения:
- Гиперспектральный контроль продукции на движущемся конвейере;
- Оптическая сортировка пищевого сырья и готовых продуктов;
- Определение влажности, зрелости и состояния сельскохозяйственных культур;
- Выявление загрязнений, примесей и инородных включений;
- Разделение пластиков, текстиля, минералов и вторичного сырья;
- Контроль фармацевтических препаратов и химической однородности смесей;
- Распознавание материалов по спектральным характеристикам;
- Обнаружение поверхностных дефектов и технологических отклонений;
- Картирование растительности с беспилотных летательных аппаратов;
- Наземное и морское дистанционное зондирование;
- Экологический мониторинг почвы, воды и растительного покрова;
- Флуоресцентные и фотолюминесцентные исследования;
- Медицинская визуализация и анализ состояния тканей;
- Научная спектроскопия и разработка аналитических приборов.
Технические характеристики
|
Параметры |
Значения |
|
Сенсор |
CMOS |
|
Спектральный диапазон |
470–900 нм |
|
Количество спектральных каналов |
150 |
|
Разрешение сенсора |
2048 × 1088 пикселей |
|
Разрешение |
2,2 Мп |
|
Размер сенсора |
2/3″ |
|
Активная область сенсора |
11 × 6 мм |
|
Диагональ сенсора |
12,8 мм |
|
Размер пикселя |
5,5 мкм |
|
Тип затвора |
глобальный |
|
Максимальная частота кадров |
170 кадр/с |
|
Разрядность оцифровки |
10 бит |
|
Интерфейс передачи данных |
USB 3.0 |
|
Пропускная способность интерфейса |
до 5 Гбит/с |
|
Тип разъема |
USB 3.0 Micro-B |
|
Диапазон экспозиции |
от 30 мкс до 2 с |
|
Максимальное аналоговое усиление |
6 дБ |
|
Полная емкость пикселя |
13 500 электронов |
|
Расширенный динамический диапазон |
HDR |
|
Аппаратное исполнение |
одноплатная конструкция |
|
Входы GPIO |
1 |
|
Выходы GPIO |
1 |
|
Крепление объектива |
C-mount |
|
Потребляемая мощность |
1,5 Вт |
|
Охлаждение сенсора |
отсутствует |
|
Отвод тепла |
естественная конвекция |
|

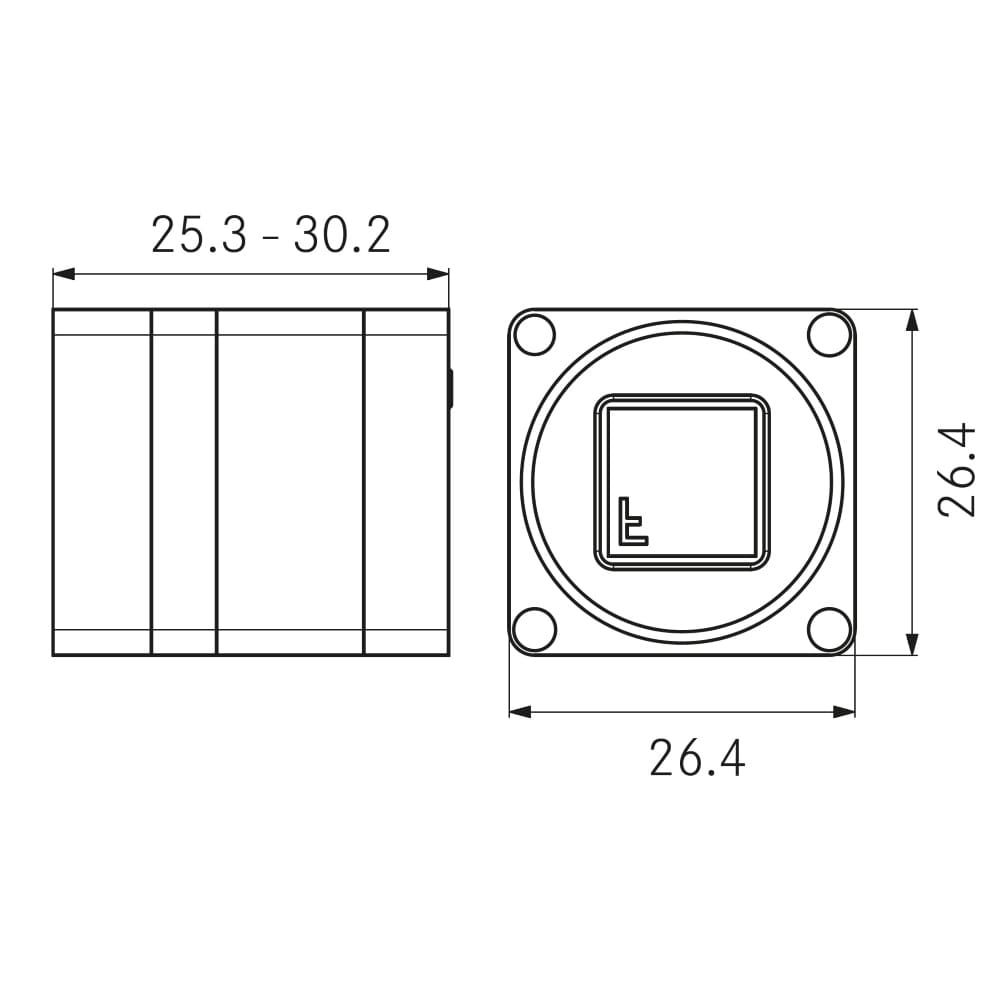

Габариты |
26,4 × 26,4 × 30,2 мм |
|
Масса |
31,8 г |
|
Рабочая температура |
от 0 до +50 °C |
|
Температура хранения |
от −25 до +60 °C |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Линейка XIMEA xiSpec объединяет миниатюрные гиперспектральные камеры для анализа состава, структуры и состояния объектов. В отличие от обычных камер, они регистрируют изображение в нескольких спектральных каналах, позволяя различать похожие материалы, обнаруживать скрытые дефекты и автоматизировать контроль качества.
Компания XIMEA занимается разработкой и производством различных камер на основе КМОП и ПЗС сенсоров для научных применений и промышленной визуализации.
