Описание

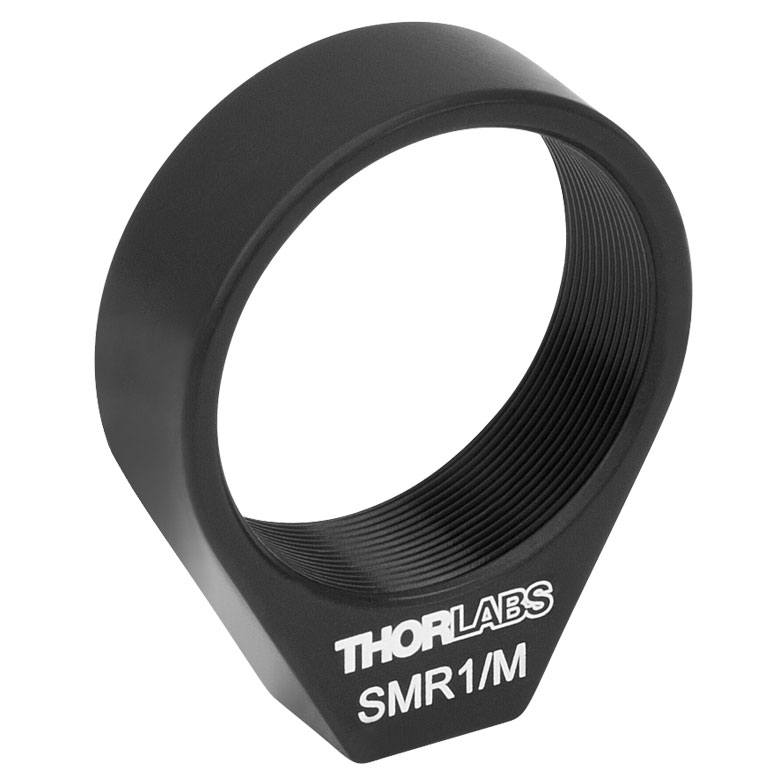

SMR1/M — металлический резьбовой держатель для оптических компонентов размером Ø1 дюйм. Его центральное отверстие выполнено с внутренней резьбой SM1, поэтому прижим и позиционирование линзы, фильтра или окна производятся совместимыми стопорными кольцами, а не прямым затягиванием винта в кромку оптики.
Конструкция не имеет внутреннего посадочного уступа. Это существенно для сборки нескольких деталей внутри общей резьбовой зоны и для возможности регулировать осевое положение элемента с двух сторон. Если упор отсутствует, монтажник должен заранее определить, какими кольцами будет зафиксирована заданная плоскость оптики.
Для крепления корпуса на оптической стойке предусмотрено резьбовое отверстие M4. Метрический вариант M4 нельзя без переходника устанавливать на шпильку 8-32, а исполнение с 8-32 не следует считать совместимым с M4 только из-за близости диаметров. Осевое положение оптики определяется толщиной элемента и выбранными стопорными кольцами.
Размер Ø1 дюйм задаёт номинальный формат оптического элемента; рабочая световая апертура после установки может оказаться немного меньше из-за толщины крепёжного кольца и оправы. При использовании поляризаторов и интерференционных фильтров также учитывают направление рабочей стороны и допустимый угол падения света.
Характеристики
- Артикул: SMR1/M
- Номинальный диаметр оптики: Ø1 дюйм
- Внутренняя оптическая резьба: SM1
- Крепёжное отверстие под стойку: M4
- Посадочный уступ: отсутствует
- Стопорные кольца: подбираются по стандарту резьбы
- Тип крепления: резьбовая фиксация с осевой регулировкой
Сборка и фиксация оптики
При сборке SMR1/M сначала проверяют соответствие диаметра, состояния кромки и толщины элемента. Затем вставляют оптику без перекоса и устанавливают стопорные кольца инструментом, подходящим для резьбы SM1. Чрезмерный осевой прижим особенно нежелателен для тонких стеклянных пластин и прецизионных интерференционных фильтров.
Отдельной проверке подлежит путь светового пучка: резьбовые элементы и кольца не должны перекрывать рабочую апертуру. Если держатель используется с источником высокой интенсивности, учитывают нагрев оправы и допустимую плотность мощности оптической детали, а не приписывают механическому креплению самостоятельные лазерные характеристики.
Отрасли применения
- Установка круглых фильтров, окон и линз в последовательном оптическом тракте.
- Фиксация исследовательской оптики на стойках с выбранным стандартом винтовой резьбы.
- Настройка осевого положения элемента в объективных и коллиматорных сборках.
- Сборка измерительных каналов, где требуется замена фильтров без демонтажа соседних узлов.
- Поддержка механической соосности компонентов, размещаемых по одной оптической оси.
