Поставщик
|
Thorlabs |
|
Артикул
|
SM30RR |
|
Диаметр совместимой оптики
|
30 мм |
|
Резьба
|
SM30 |
|
Тип колец
|
стопорные |
|
Диаметр оптики
|
30 |
|
Применение
|
для держателей |
Описание

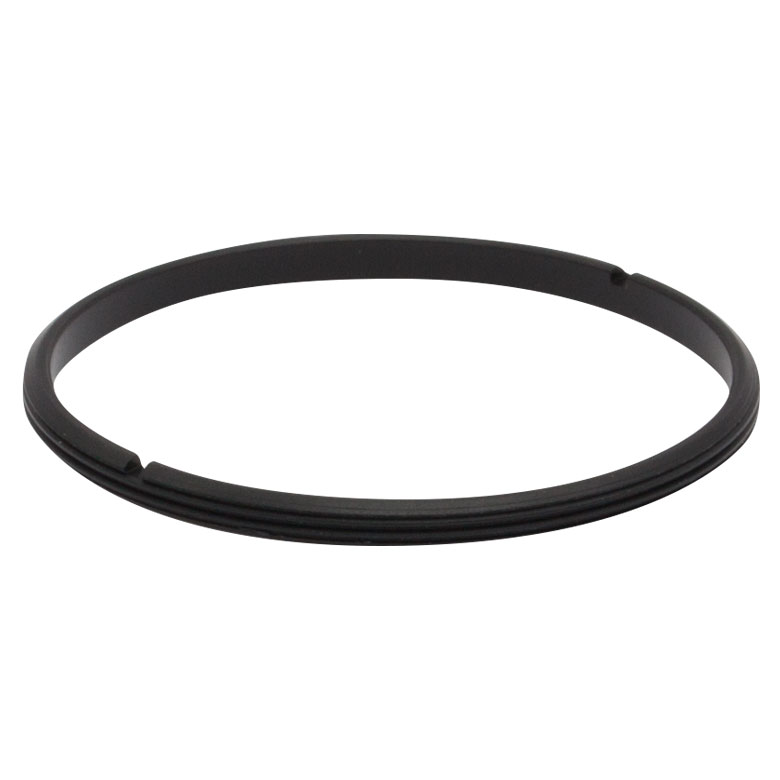

Стопорное кольцо SM36RR предназначено для осевой фиксации оптических элементов в резьбовом посадочном отверстии. Оно прижимает край линзы, фильтра или окна к опорному уступу и не требует клеевого соединения.
Конкретное исполнение: Стопорное кольцо, резьба: M36.5 x 0.5. Эта конфигурация определяет, какие ответные элементы можно установить и какие операции доступны после сборки.
При работе с тонкими фильтрами осевое усилие ограничивают: избыточный прижим вызывает напряжения в стекле и может исказить волновой фронт. Кольцо можно снять для замены компонента, не меняя базовую оправу. Перед повторной установкой проверяют чистоту резьбы и отсутствие частиц на опорном уступе.
Для вращаемых и вибронагруженных оптических узлов необходимо отдельно оценивать устойчивость резьбовой фиксации, а не считать одно кольцо универсальным стопором от всех нагрузок. При правильной установке кольцо SM36RR остаётся внутри оправы и не закрывает полезную апертуру сильнее, чем допускает геометрия посадки. Выбор его внутреннего отверстия и толщины проверяют по механическому чертежу.
Кольцо нельзя заменять винтом другой серии: близкие диаметры резьбы могут иметь иной шаг, а повреждение внутреннего профиля держателя делает точную фиксацию невозможной. Монтаж выполняют профильным ключом, вводя его наконечники в специальные пазы. Ключ держат параллельно оси резьбы, чтобы не соскользнуть на поверхность линзы.
Остаточные напряжения после затяжки особенно нежелательны в поляризационных измерениях: механический прижим может вызвать паразитное двулучепреломление в чувствительном стекле.
При подборе SM36RR для уже собранной установки сначала сопоставляют резьбы и габариты с существующими узлами, затем оценивают доступ к крепёжным элементам после монтажа и проверяют, не перекрывается ли оптическое отверстие. Отдельно проверяют, что тип корпуса не противоречит способу позиционирования: точная фокусировка, угловая юстировка и простое резьбовое соединение решают разные задачи.
Характеристики
- Артикул: SM36RR.
- Изделие: Стопорное кольцо, резьба: M36.5 x 0.5.
- Параметры, прямо заданные для позиции: M36.5 x 0.5.
- Принцип крепления: осевой прижим резьбовым кольцом.
- Механическое сопряжение: только с посадочной резьбой соответствующего стандарта.
Отрасли применения
- Смена интерференционных светофильтров в резьбовых оправах.
- Фиксация защитных окон, линз и других плоских элементов.
- Изготовление обслуживаемых спектральных каналов и коллиматоров.
- Монтаж экспериментальных оптических схем без постоянного склеивания.
