SM2AD30 - Адаптер с внешней резьбой SM2 для оптических элементов диаметром 30 мм, Thorlabs

Описание

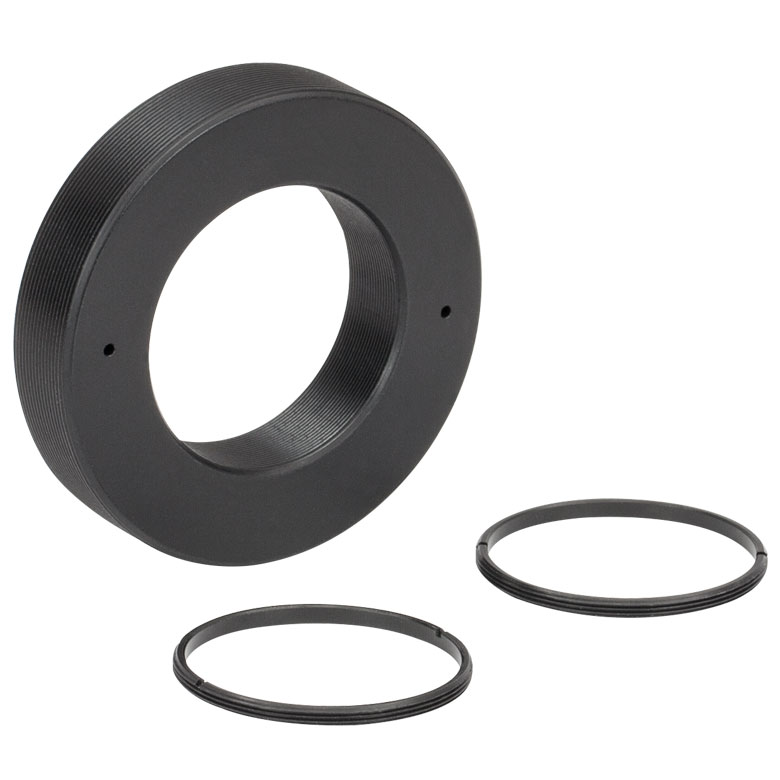

SM2AD30 представляет собой адаптер с внешней резьбой SM2 (2.035"‑40) для установки оптических элементов диаметром 30 мм в линзотрубы и держатели Ø2". Адаптер имеет внутреннюю резьбу в центральном отверстии, соответствующую стандарту для оправ и оптики Ø30 мм, и комплектуется двумя фиксирующими кольцами. Благодаря этому оптический элемент надёжно удерживается внутри адаптера и может быть интегрирован в SM2‑совместимые системы. Конструкция обеспечивает соосность и жёсткую фиксацию оптики в больших линзотрубах.

SM2AD30 относится к линейке оптических адаптеров Thorlabs, предназначенных для согласования разных диаметров оптики с резьбовыми стандартами линзотруб. Внешняя резьба SM2 позволяет вкручивать адаптер в линзотрубы Ø2", оптические держатели и другие SM2‑совместимые компоненты. Внутренний канал рассчитан на диаметр оптики 30 мм и имеет внутреннюю резьбу M30.5 x 0.5, по данным технических таблиц. Фиксирующие кольца удерживают элемент в центре и позволяют задавать его положение по оси.

Характеристики

SM2AD30 имеет внешний диаметр Ø2" и внешнюю резьбу SM2 (2.035"‑40), предназначенную для установки в линзотрубы и держатели Ø2". Внутренний канал рассчитан на оптические элементы диаметром 30 мм, с полезной апертурой около 27.9 мм. Максимальная толщина устанавливаемой оптики составляет порядка 7.1 мм. Внутренняя резьба центрального канала – M30.5 x 0.5, что позволяет использовать стандартные оправы и фиксирующие кольца.

В комплект входят два фиксирующих кольца SM30RR для закрепления оптического элемента. Адаптер совместим со стандартными ключами SPW801 для работы с кольцами. Материал корпуса – анодированный алюминий или аналогичный сплав, обеспечивающий прочность и малую массу. Конструкция рассчитана на многократные циклы установки и снятия оптики без потери точности центровки.

Отрасли применения

SM2AD30 используется в оптических системах, где необходимо устанавливать линзы, фильтры или другие элементы Ø30 мм внутри линзотруб Ø2". Он применяется в системах визуализации, лазерной оптики, спектроскопии и измерительных стендах, где используется модульная линзотрубная система Thorlabs. Адаптер упрощает согласование диаметра оптики с существующими резьбовыми стандартами.

В прикладных задачах контроля качества и промышленных оптических системах SM2AD30 служит элементом для интеграции специализированной оптики Ø30 мм в стандартные корпуса. Он позволяет быстро конфигурировать оптические тракты, заменяя элементы без полной перестройки механики. Благодаря стандартным резьбам и поставляемым фиксирующим кольцам адаптер обеспечивает надёжную фиксацию и соосность оптики. Таким образом, SM2AD30 является универсальным адаптером с внешней резьбой SM2 для оптических элементов Ø30 мм.
