Описание

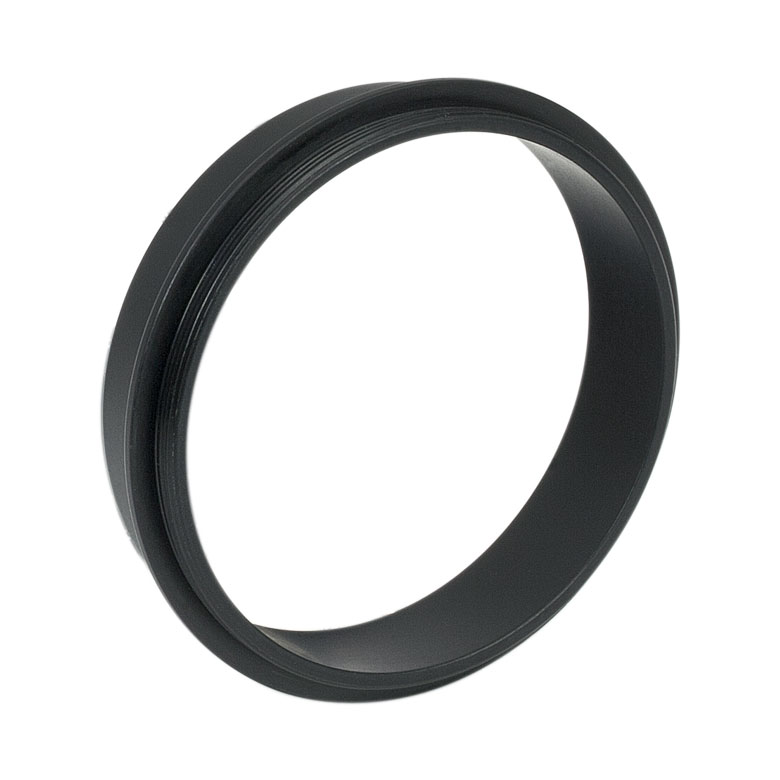

Адаптер SM2AB2 соединяет резьбовую систему SM2 с держателями, имеющими гладкое двухдюймовое посадочное отверстие.
Наружная резьба SM2 2.035"-40 принимает тубусы и аксессуары Thorlabs, а цилиндрическая внешняя база фиксируется боковым винтом в двойном расточенном держателе. Свободная апертура составляет Ø1,90" (48,3 мм), поэтому адаптер сохраняет почти весь проход двухдюймовой системы. Документация указывает совместимость с кинематическим держателем KM200 и возможность быстрого снятия и повторной установки собранного тубусного узла.
Наружная резьба отличает SM2AB2 от варианта SM2AB1 с внутренней резьбой. Это определяет, какой конец линзового тубуса или кольца можно подключить без промежуточного переходника. Гладкая посадка дает свободу вращения вокруг оси до затяжки, что удобно для поляризаторов, прямоугольных апертур и камер с заданным горизонтом кадра. Одновременно такая фиксация не задает резьбовой осевой упор: повторяемость продольного положения зависит от базы держателя и способа вставки. Апертуры 48,3 мм достаточно для большинства двухдюймовых элементов, но она меньше их номинального диаметра 50,8 мм.
Характеристики
- Тип: переходник гладкой посадки на резьбу
- Посадочный формат: Ø2 дюйма
- Резьба: наружная SM2, 2.035"-40
- Свободная апертура: Ø1,90" / 48,3 мм
- Совместимый держатель: KM200 и другие Ø2" оправы
- Функция: быстросъемное крепление SM2-сборки
Особенности интеграции
Боковой прижим должен попадать на предусмотренную цилиндрическую поверхность, а не на резьбу. Для сохранения повторяемости адаптер вставляют до одинакового осевого упора и фиксируют сопоставимым моментом. При тяжелом длинном тубусе рассчитывают консольную нагрузку: один установочный винт удобен для смены модулей, но не всегда достаточен для вибрационной эксплуатации.
Отрасли применения
- Модульные SM2-тубусы
- Кинематические держатели Ø2 дюйма
- Быстросъемные фильтровые блоки
- Сборка объективов
- Лабораторные оптомеханические стенды
