Описание

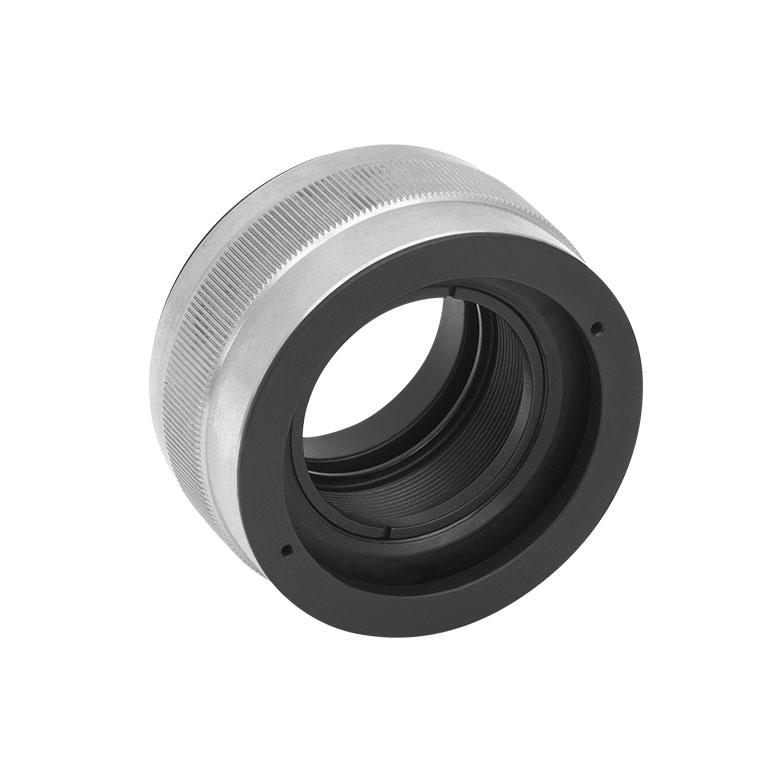

SM1ZM — держатель для настройки координаты оптического компонента вдоль оси Z; конструкция для перемещения оптики Ø1 дюйм без её вращения. Он позволяет менять осевую позицию линзы, диафрагмы или иной совместимой детали без перестановки соседних элементов оптического тракта.
Предельное перемещение 4,1 мм; важная особенность — поступательный сдвиг установленной оптики без её одновременного вращения. Это существенно для ориентированных фильтров, поляризаторов и линз с метками азимута.
Осевое перемещение не заменяет поперечную юстировку XY и регулировку наклона. Для снижения виньетирования перед затяжкой крепления проверяют совпадение центров оптических элементов. После фиксации полезно повторно проверить фокус и положение пучка, поскольку затяжка может внести небольшой механический сдвиг.
Подстройку выполняют при работающем контрольном канале, но с безопасным уровнем излучения. Перемещение вдоль Z меняет расстояние между оптическими поверхностями и может смещать фокус, точку сопряжения с волокном либо положение плоскости изображения. Поэтому результат настройки оценивают не только визуально, но и по контролируемому сигналу: диаметру пятна, мощности связи или контрасту изображения.
После изменения координаты полезно убедиться, что внешние кабели и закреплённые детали не ограничивают движение. Винты фиксации, если они присутствуют в системе, затягивают после настройки, а окончательное положение фиксируют в сборочной документации.
Основное ограничение при встраивании — механическая совместимость сопрягаемых деталей, а не только совпадение номинального диаметра.
Характеристики
- Артикул: SM1ZM
- Тип: механизм осевого перемещения оптики
- Направление регулировки: вдоль оси Z
- Конструктивная особенность: для перемещения оптики Ø1 дюйм без её вращения
- Назначение: осевая подстройка посадки оптических компонентов
- Максимальный ход: 4,1 мм
- Особенность: осевое перемещение без поворота компонента
Отрасли применения
- Микроскопия: установка положения линзы относительно плоскости изображения
- Лазерная юстировка: подбор осевого положения диафрагмы или фокусирующего элемента
- Оптические стенды: согласование расстояний между несколькими компонентами
