Описание

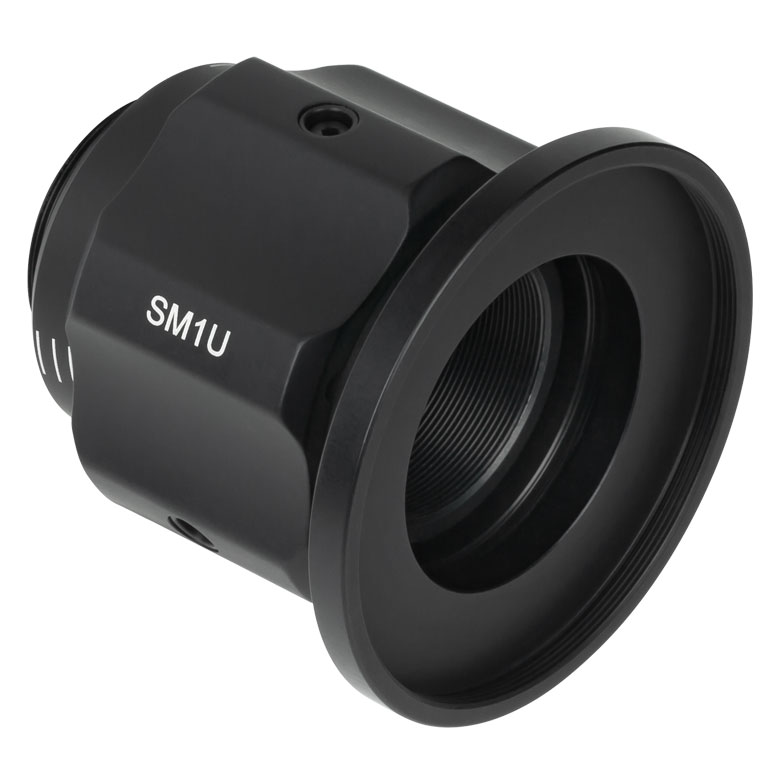

Регулируемый коллимирующий адаптер SM1U производства Thorlabs предназначен для установки линз диаметром Ø1" (25,4 мм) или Ø25 мм с возможностью плавной регулировки их положения вдоль оптической оси относительно источника (например, торца оптического волокна или лазерного диода) с целью точной коллимации выходящего пучка. Адаптер представляет собой трубчатую сборку с внутренней резьбой SM1 и механизмом тонкой линейной подстройки, зафиксированным стопорным винтом после юстировки.
Плавная регулировка положения линзы вдоль оси необходима, поскольку требуемое расстояние от источника до линзы для идеальной коллимации зависит от конкретных параметров источника (например, расходимости пучка из волокна) и заранее неизвестно с высокой точностью — адаптер позволяет подобрать оптимальное положение экспериментально, наблюдая за качеством коллимации выходного пучка.
Резьба SM1, стандартная для трубчатых оптомеханических сборок Thorlabs, позволяет напрямую встраивать адаптер в составные оптические тракты — соединять с другими трубками SM1, держателями камер, объективами и волоконными коллиматорными узлами без дополнительных переходников.
Характеристики
- Артикул: SM1U; производитель: Thorlabs
- Тип: регулируемый коллимирующий адаптер (Adjustable Collimation Adapter)
- Диаметр совместимой оптики: Ø1" (25,4 мм) или Ø25 мм
- Резьба корпуса: SM1 (1,035"-40)
- Механизм: плавная линейная регулировка положения линзы вдоль оси с фиксацией стопорным винтом
- Материал: анодированный алюминий
Отрасли применения
- Волоконная оптика: коллимация излучения на выходе волокна
- Юстировка лазерных диодных источников
- Научные лаборатории и опытно-конструкторские работы
- Сборка модульных оптических трактов SM1
