Описание

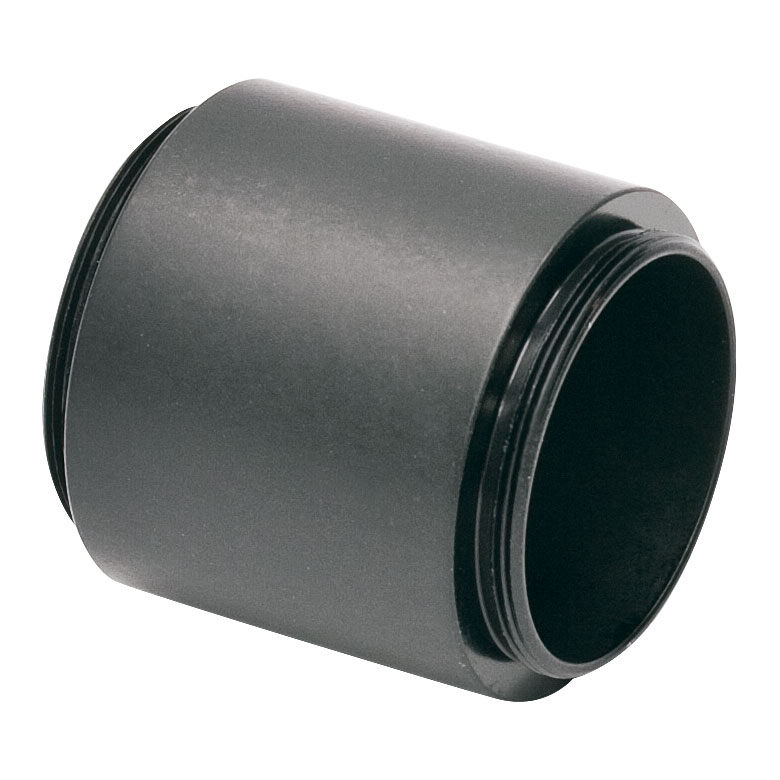

SM1S10 — однодюймовая соединительная трубка. Трубка длиной 1 дюйм соединяет совместимые тубусы, обеспечивая прямолинейную механическую связь между двумя секциями оптического канала. Это конкретное исполнение используется в задачах: соединение коротких модулей оптического тракта без дополнительных кронштейнов.
Резьбовой соединитель обеспечивает стыковку тубусных секций с заданным стандартом SM1 1.035"-40. Он не изменяет длину волны, оптическую силу или поляризацию пучка: на работу оптического тракта влияют положение уже установленных линз, апертур и фильтров. Поэтому при подборе адаптера прежде всего проверяют наличие внутренней либо наружной резьбы у сопрягаемых деталей.
Соосность проверяют после окончательной затяжки: соединительная резьба задаёт механическую ось, но она не компенсирует перекос уже установленных внутренних компонентов. При соединении двух деталей резьбу необходимо заводить без перекоса. Это особенно существенно для длинных трубок и переходников, у которых небольшая погрешность на стыке приводит к заметному отклонению на удалённом конце.
Для выбора SM1S10 решающее значение имеют параметры исполнения, указанные для этой позиции: Трубка для соединения тубусов для линз SM1; длина: 1". При установке сначала проверяют фактическую геометрию соседних частей, а не ориентируются лишь на общий размер серии. Непосредственно в оптическом тракте следует оставлять свободный доступ для юстировки и обслуживания деталей, которые будут установлены рядом с этим изделием.
Такой переходник не выполняет оптического преобразования и не обеспечивает микрометрическую регулировку расстояния. Если необходимо активное позиционирование линзы, в конструкцию добавляют регулируемый тубус либо отдельный транслятор.
Монтажная последовательность для SM1S10: сначала проверить соответствие сопрягаемой резьбы и толщины установленной оптики; затем установить узел без перекоса и убедиться, что крепёж не препятствует прохождению рабочего пучка. После механической сборки провести оптическую юстировку по сигналу приемника или положению пятна. Для демонтажа достаточно разъединить предусмотренное резьбовое или зажимное сопряжение, не нагружая саму оптическую поверхность. При эксплуатации однодюймовая соединительная трубка необходимо различать номинальные размеры компонентов и рабочие параметры собранного прибора: они определяются всеми элементами в оптическом тракте. Если конкретное значение допуска, прочности или мощности не подтверждено паспортом, его нельзя выводить из размеров соседней модели.
Характеристики
- Артикул: SM1S10
- Тип: Однодюймовая соединительная трубка
- Назначение: Соединение коротких модулей оптического тракта без дополнительных кронштейнов
- Присоединительная система: SM1, 1.035"-40, если не оговорено иное для дополнительного интерфейса
- Трубка для соединения тубусов для линз SM1
- длина: 1"
Отрасли применения
- Сборка оптических приборов: стыковка линзовых тубусов с одинаковым стандартом посадки.
- Спектроскопия: формирование механически непрерывного пути от источника к приёмнику.
- Метрологические стенды: воспроизводимое изменение механической базы оптического тракта.
- Соединение коротких модулей оптического тракта без дополнительных кронштейнов
