Поставщик
|
Thorlabs |
|
Артикул
|
SM1RR |
|
Диаметр совместимой оптики
|
2.54 мм |
|
Тип колец
|
стопорные |
|
Диаметр оптики
|
25 |
|
Крепление
|
SM1 |
|
Применение
|
для держателей, для тубусов |
Описание
SM1RR — тонкое резьбовое кольцо для удержания оптики. Кольцо вворачивается во внутреннюю резьбу SM1 и прижимает линзу, окно или фильтр диаметром 1 дюйм к опоре либо встречному кольцу. Это конкретное исполнение используется в задачах: фиксация положения одиночной линзы и формирование дистанционных оптических пакетов.
Для таких узлов критичны посадочный диаметр и геометрия фиксации. Резьба SM1 1.035"-40 обеспечивает механическое сопряжение; однако совпадение резьбы само по себе не гарантирует подходящую толщину или выступ оптической детали. Перед сборкой требуется определить поверхность опоры, доступ к инструменту и расположение зажимного элемента.
Для сменных экспериментальных схем проверяют повторяемость посадки, поскольку небольшое боковое смещение крепления может менять положение пучка в следующих оптических узлах. Узел размещают так, чтобы крепёж не заходил в ход луча и не закрывал край оптического элемента. Для светоделителей и зеркал особенно важно воспроизводить исходную ориентацию после обслуживания.
Для выбора SM1RR решающее значение имеют параметры исполнения, указанные для этой позиции: Стопорное кольцо SM1 для крепления оптических элементов Ø1" в держатели и тубусы. При установке сначала проверяют фактическую геометрию соседних частей, а не ориентируются лишь на общий размер серии. Непосредственно в оптическом тракте следует оставлять свободный доступ для юстировки и обслуживания деталей, которые будут установлены рядом с этим изделием.
Не следует использовать крепёж как компенсатор несовпадающих резьб или перекошенной посадки. При изменении положения оптического компонента нужно повторно проверить прохождение луча через соседние апертуры и отсутствие механического касания.
Монтажная последовательность для SM1RR: сначала проверить соответствие сопрягаемой резьбы и толщины установленной оптики; затем установить узел без перекоса и убедиться, что крепёж не препятствует прохождению рабочего пучка. После механической сборки провести оптическую юстировку по сигналу приемника или положению пятна. Для демонтажа достаточно разъединить предусмотренное резьбовое или зажимное сопряжение, не нагружая саму оптическую поверхность. При эксплуатации тонкое резьбовое кольцо для удержания оптики необходимо различать номинальные размеры компонентов и рабочие параметры собранного прибора: они определяются всеми элементами в оптическом тракте. Если конкретное значение допуска, прочности или мощности не подтверждено паспортом, его нельзя выводить из размеров соседней модели.
Характеристики
- Артикул: SM1RR

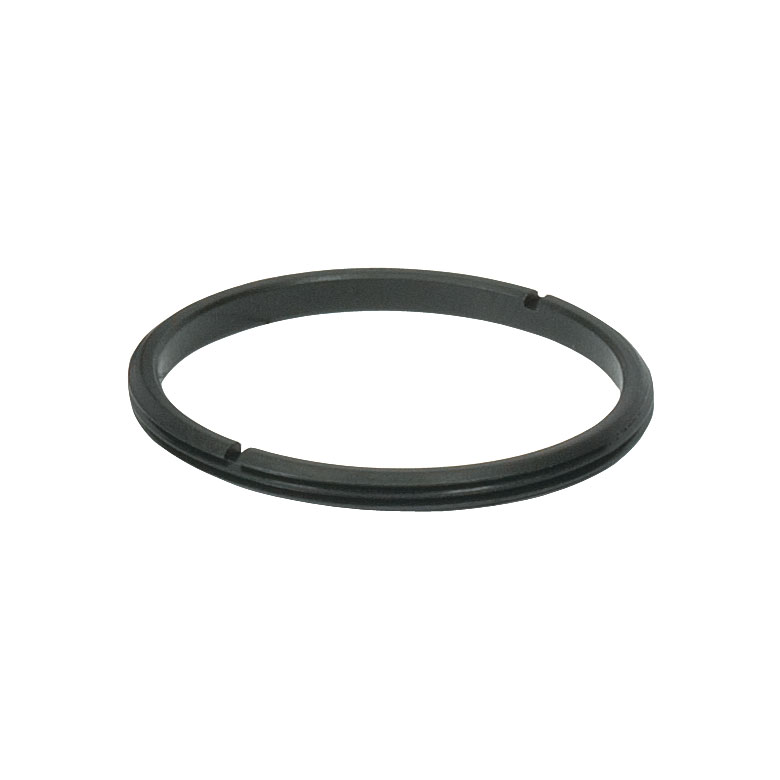

- Тип: Тонкое резьбовое кольцо для удержания оптики
- Назначение: Фиксация положения одиночной линзы и формирование дистанционных оптических пакетов
- Присоединительная система: SM1, 1.035"-40, если не оговорено иное для дополнительного интерфейса
- Стопорное кольцо SM1 для крепления оптических элементов Ø1" в держатели и тубусы
Отрасли применения
- Лабораторная фотоника: механическая фиксация оптики в компактных тубусных трактах.
- Микроскопия: монтаж осветительных элементов и диагностических портов.
- Разработка измерительных устройств: сменные механические сопряжения оптических блоков.
- Фиксация положения одиночной линзы и формирование дистанционных оптических пакетов
