Поставщик
|
Thorlabs |
|
Артикул
|
SM1RR-P10 |
|
Диаметр совместимой оптики
|
2.54 мм |
|
Тип колец
|
стопорные |
|
Диаметр оптики
|
25 |
|
Крепление
|
SM1 |
|
Применение
|
для держателей, для тубусов |
Описание
SM1RR-P10 — комплект из десяти стопорных колец. Десять отдельных колец SM1RR предусмотрены для установки нескольких оптических деталей внутри совместимых тубусов. При распределённой сборке каждую линзу обычно фиксируют своей парой упоров. Это конкретное исполнение используется в задачах: серийная сборка однотипных линзовых кассет, обслуживание оптомеханических стендов.
Для таких узлов критичны посадочный диаметр и геометрия фиксации. Резьба SM1 1.035"-40 обеспечивает механическое сопряжение; однако совпадение резьбы само по себе не гарантирует подходящую толщину или выступ оптической детали. Перед сборкой требуется определить поверхность опоры, доступ к инструменту и расположение зажимного элемента.
Узел размещают так, чтобы крепёж не заходил в ход луча и не закрывал край оптического элемента. Для светоделителей и зеркал особенно важно воспроизводить исходную ориентацию после обслуживания. При использовании в лабораторном тракте нужно обеспечить достаточную жёсткость основания и избегать передачи боковой нагрузки на оптическую поверхность. Положение удерживающего винта должно оставаться доступным для инструмента.
Для выбора SM1RR-P10 решающее значение имеют параметры исполнения, указанные для этой позиции: Стопорное кольцо SM1 для крепления оптических элементов Ø1" в держатели и тубусы, 10 шт. При установке сначала проверяют фактическую геометрию соседних частей, а не ориентируются лишь на общий размер серии. Непосредственно в оптическом тракте следует оставлять свободный доступ для юстировки и обслуживания деталей, которые будут установлены рядом с этим изделием.
Не следует использовать крепёж как компенсатор несовпадающих резьб или перекошенной посадки. При изменении положения оптического компонента нужно повторно проверить прохождение луча через соседние апертуры и отсутствие механического касания.
Монтажная последовательность для SM1RR-P10: сначала проверить соответствие сопрягаемой резьбы и толщины установленной оптики; затем установить узел без перекоса и убедиться, что крепёж не препятствует прохождению рабочего пучка. После механической сборки провести оптическую юстировку по сигналу приемника или положению пятна. Для демонтажа достаточно разъединить предусмотренное резьбовое или зажимное сопряжение, не нагружая саму оптическую поверхность. При эксплуатации комплект из десяти стопорных колец необходимо различать номинальные размеры компонентов и рабочие параметры собранного прибора: они определяются всеми элементами в оптическом тракте. Если конкретное значение допуска, прочности или мощности не подтверждено паспортом, его нельзя выводить из размеров соседней модели.
Характеристики
- Артикул: SM1RR-P10

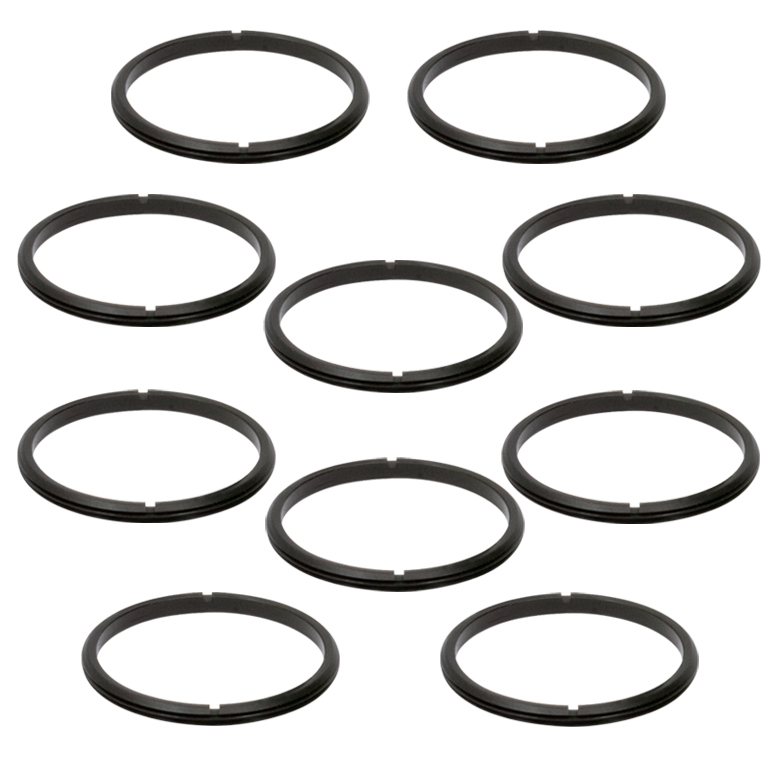

- Тип: Комплект из десяти стопорных колец
- Назначение: Серийная сборка однотипных линзовых кассет, обслуживание оптомеханических стендов
- Присоединительная система: SM1, 1.035"-40, если не оговорено иное для дополнительного интерфейса
- Стопорное кольцо SM1 для крепления оптических элементов Ø1" в держатели и тубусы, 10 шт
- Количество изделий в комплекте: 10
Отрасли применения
- Лабораторная фотоника: механическая фиксация оптики в компактных тубусных трактах.
- Микроскопия: монтаж осветительных элементов и диагностических портов.
- Разработка измерительных устройств: сменные механические сопряжения оптических блоков.
- Серийная сборка однотипных линзовых кассет, обслуживание оптомеханических стендов
