Описание

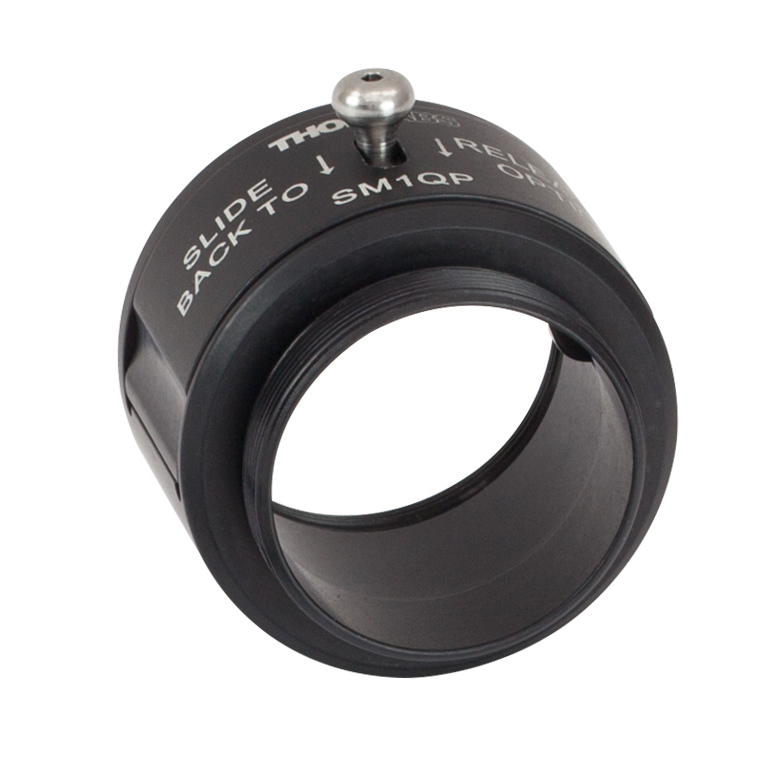

SM1QP — быстросменный держатель более толстых фильтров. Держатель рассчитан на фильтры толщиной от 3,5 до 6,3 мм и встраивается в резьбовые системы SM1. Диапазон толщины критичен для надёжного прижима пластины. Это конкретное исполнение используется в задачах: оперативная смена спектральных фильтров без демонтажа всей оптической сборки.
Быстросменный держатель позволяет заменить фильтр без разборки всей оптической линии. Корпус сопрягается с тубусами SM1, а фиксирующая часть удерживает пластину в пределах обозначенной толщины. Перед установкой необходимо проверить как толщину подложки, так и свободный оптический диаметр, особенно если фильтр имеет наружную оправу.
Если в схеме сменяют несколько фильтров, стоит контролировать изменение осевого положения и повторяемость пучка после каждой операции, особенно в спектрально-чувствительных измерениях. Фильтр следует ставить рабочей поверхностью согласно направлению, указанному для его покрытия; для интерференционных фильтров ориентация и угол падения способны изменять спектральную характеристику.
Для выбора SM1QP решающее значение имеют параметры исполнения, указанные для этой позиции: Держатель фильтров (тубус с держателем); быстрая смена закрепляемых элементов; для фильтров толщиной: 3.5 - 6.3 мм; резьба: SM1. При установке сначала проверяют фактическую геометрию соседних частей, а не ориентируются лишь на общий размер серии. Непосредственно в оптическом тракте следует оставлять свободный доступ для юстировки и обслуживания деталей, которые будут установлены рядом с этим изделием.
Держатель не определяет спектральные свойства установленного фильтра. Ширину полосы пропускания, уровень блокирования, поляризационную зависимость и направление установки выбирают по паспорту самой фильтрующей пластины.
Монтажная последовательность для SM1QP: сначала проверить соответствие сопрягаемой резьбы и толщины установленной оптики; затем установить узел без перекоса и убедиться, что крепёж не препятствует прохождению рабочего пучка. После механической сборки провести оптическую юстировку по сигналу приемника или положению пятна. Для демонтажа достаточно разъединить предусмотренное резьбовое или зажимное сопряжение, не нагружая саму оптическую поверхность. При эксплуатации быстросменный держатель более толстых фильтров необходимо различать номинальные размеры компонентов и рабочие параметры собранного прибора: они определяются всеми элементами в оптическом тракте. Если конкретное значение допуска, прочности или мощности не подтверждено паспортом, его нельзя выводить из размеров соседней модели.
Характеристики
- Артикул: SM1QP
- Тип: Быстросменный держатель более толстых фильтров
- Назначение: Оперативная смена спектральных фильтров без демонтажа всей оптической сборки
- Присоединительная система: SM1, 1.035"-40, если не оговорено иное для дополнительного интерфейса
- Держатель фильтров (тубус с держателем)
- быстрая смена закрепляемых элементов
- для фильтров толщиной: 3.5 - 6.3 мм
- резьба: SM1
Отрасли применения
- Спектральная диагностика: последовательное сравнение нескольких полосовых фильтров.
- Микроскопия: замена фильтров в осветительном или детекторном канале.
- Оптические стенды: быстрый доступ к установленному фильтру без отсоединения других узлов.
- Оперативная смена спектральных фильтров без демонтажа всей оптической сборки
