Описание

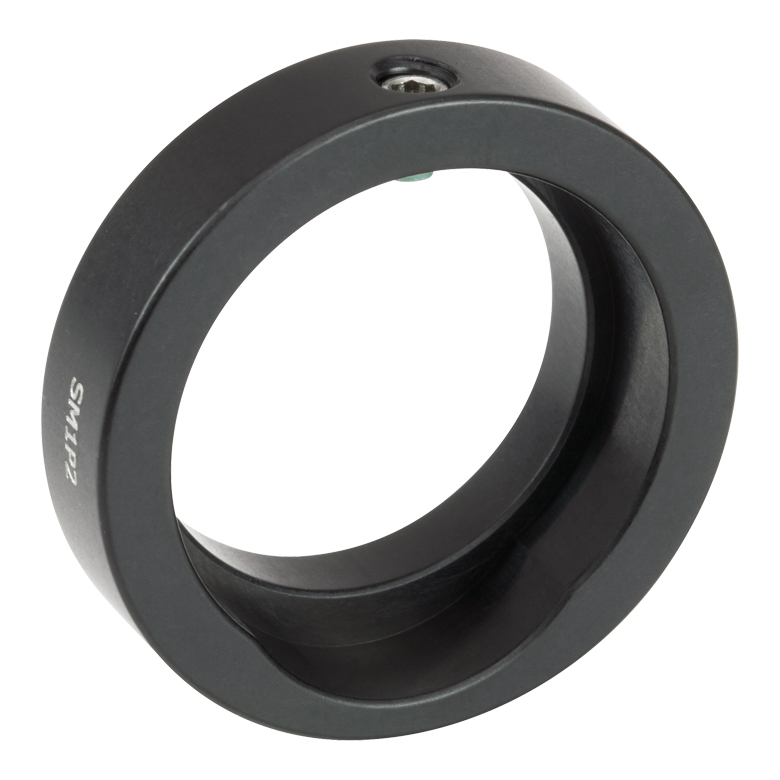

Артикул SM1P2 рассчитан на инженерные и лабораторные задачи, в которых даже вспомогательный механический компонент влияет на точность, стабильность и удобство перенастройки системы. SM1P2 представляет собой адаптер с внешней резьбой SM1 для оптики диаметром Ø1" и с монтажной глубиной 6.0 мм. Подобная геометрия востребована в тех случаях, когда необходимо встроить оптический элемент без штатной оправы в резьбовую тубусную среду и при этом обеспечить контролируемую посадку без самодельных проставок. С технической точки зрения адаптер работает как интерфейс между конкретным диаметром оптики и стандартизованной резьбовой системой, обеспечивая предсказуемую механику интеграции. Это уменьшает вероятность перекоса, улучшает повторяемость осевой сборки и облегчает обслуживание узла при замене линзы или фильтра.
Монтажная глубина 6.0 мм влияет на характер посадки элемента и полезна при расчете внутренней компоновки коротких оптических секций. Адаптер такого типа особенно удобен в компактных узлах, где важны минимальная длина сборки, технологичность монтажа и совместимость с остальными компонентами серии SM1. За счет стандартного резьбового интерфейса пользователь может включать оптику в состав тубусов, диафрагм, переходников и других элементов без индивидуальной механической доработки. В инженерной практике это сокращает цикл сборки и упрощает унификацию деталей.
Изделие подходит для лабораторной фотоники, OEM оптических модулей, измерительных стендов и сервисных задач. Оно помогает согласовать нестандартный оптический элемент с резьбовой платформой, повышает чистоту механической схемы и делает конфигурацию более модульной. В результате адаптер становится эффективным средством стандартизации оптики заданного диаметра внутри компактной тубусной инфраструктуры.
Характеристики
- Тип изделия: адаптер для оптического элемента.
- Резьба: SM1.
- Совместимая оптика: Ø1".
- Монтажная глубина: 6.0 мм.
- Назначение: интеграция оптики без оправы в тубусную систему.
Отрасли применения
- Лабораторная оптомеханика и сборка резьбовых тубусных трактов с высокими требованиями к соосности и повторяемости.
- OEM приборостроение, где важны стандартизованные интерфейсы, компактная компоновка и удобство сервисного доступа.
- Научные и учебные стенды, использующие модульную архитектуру на базе резьбы SM1 и совместимых механических компонентов.
- Измерительные и визуализационные системы, в которых стабильность механического интерфейса влияет на точность настройки и устойчивость результата.
- Сервисные и модернизационные задачи, связанные с заменой, адаптацией и повторной конфигурацией оптических узлов.
