Описание

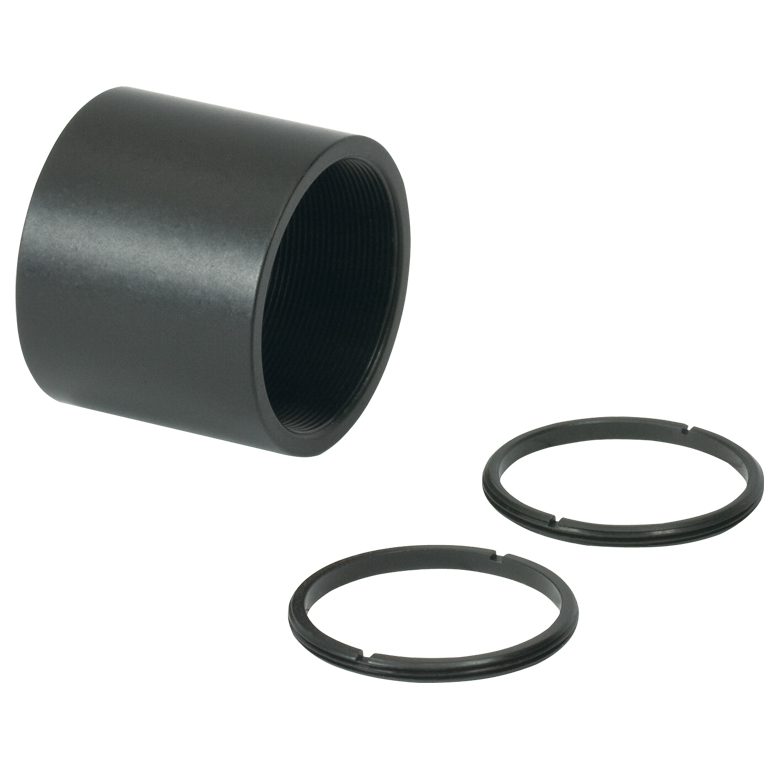

SM1M10 — тубус без наружной присоединительной резьбы. Длина корпуса 1 дюйм; оптика доступна с обоих торцов. Пара стопорных колец позволяет зажать линзу или окно внутри внутренней резьбы SM1. Это конкретное исполнение используется в задачах: внутренние оптические кассеты и вставные узлы, где наружная резьба не нужна.
Тубусы серии SM1 удерживают оптические детали диаметром 25,4 мм внутри резьбового цилиндрического канала. Стандарт соединения SM1 соответствует 1.035 дюйма и 40 виткам на дюйм. Внутреннее кольцо задаёт положение оптики, а второе кольцо может прижать элемент с противоположной стороны. Важна разница между длиной корпуса и полезной глубиной установки: эти величины не всегда совпадают.
При проектировании системы учитывают доступный проход для пучка: полезная оптическая апертура определяется не только номинальным диаметром линзы, но и внутренним просветом всех соединений. При сборке сначала задают осевую опору стопорным кольцом, затем вставляют оптический элемент чистыми инструментами и фиксируют вторым кольцом. Чрезмерное усилие на стекле способно вызвать механические напряжения.
Для выбора SM1M10 решающее значение имеют параметры исполнения, указанные для этой позиции: Тубус для крепления линз SM1; без внешней резьбы; длина: 1"; в комплект поставки входят два стопорных кольца. При установке сначала проверяют фактическую геометрию соседних частей, а не ориентируются лишь на общий размер серии. Непосредственно в оптическом тракте следует оставлять свободный доступ для юстировки и обслуживания деталей, которые будут установлены рядом с этим изделием.
Если линза имеет резьбовую оправу, необходимо отдельно учитывать наружный диаметр этой оправы: обозначение оптики Ø1 дюйм не означает, что любая собранная линза автоматически войдёт в такой тубус. В составном узле важно оставить достаточную длину внутренней резьбы для стопоров и проставок.
Монтажная последовательность для SM1M10: сначала проверить соответствие сопрягаемой резьбы и толщины установленной оптики; затем установить узел без перекоса и убедиться, что крепёж не препятствует прохождению рабочего пучка. После механической сборки провести оптическую юстировку по сигналу приемника или положению пятна. Для демонтажа достаточно разъединить предусмотренное резьбовое или зажимное сопряжение, не нагружая саму оптическую поверхность. При эксплуатации тубус без наружной присоединительной резьбы необходимо различать номинальные размеры компонентов и рабочие параметры собранного прибора: они определяются всеми элементами в оптическом тракте. Если конкретное значение допуска, прочности или мощности не подтверждено паспортом, его нельзя выводить из размеров соседней модели.
Характеристики
- Артикул: SM1M10
- Тип: Тубус без наружной присоединительной резьбы
- Назначение: Внутренние оптические кассеты и вставные узлы, где наружная резьба не нужна
- Присоединительная система: SM1, 1.035"-40, если не оговорено иное для дополнительного интерфейса
- Тубус для крепления линз SM1
- без внешней резьбы
- длина: 1"
- в комплект поставки входят два стопорных кольца
Отрасли применения
- Оптические сборки: создание нескольких последовательно расположенных плоскостей для линз, фильтров и окон.
- Лазерные стенды: механическое экранирование и центрирование участка свободнопространственного луча.
- Учебные лаборатории: построение повторяемых схем коллимации, расширения и фокусировки.
- Внутренние оптические кассеты и вставные узлы, где наружная резьба не нужна
