Описание

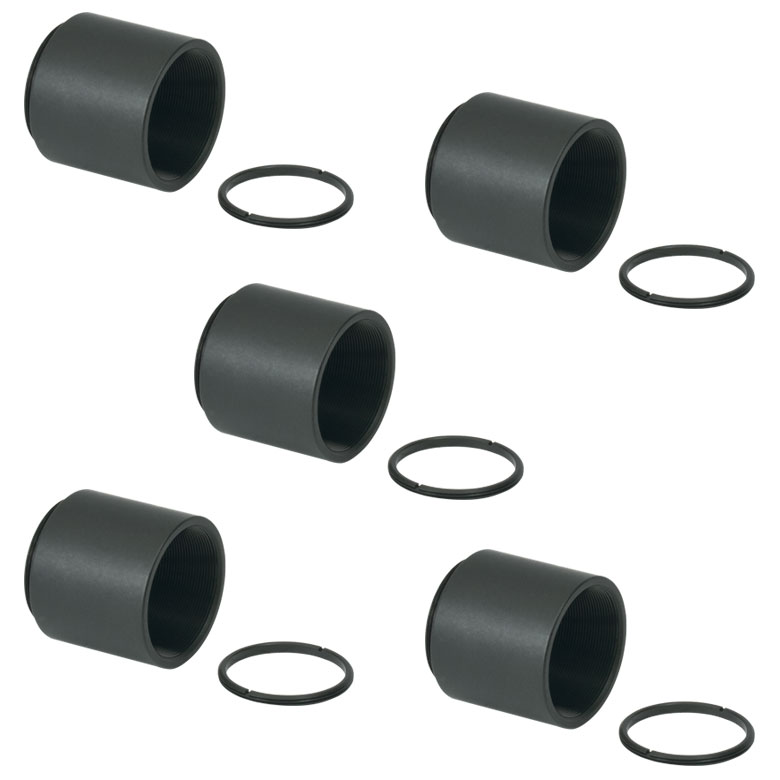

SM1L10-P5 — комплект из пяти тубусов для размещения оптических компонентов в корпусе с внутренней резьбой SM1. Система предназначена для линз и других деталей, совместимых с посадочной областью около одного дюйма. Оптика располагается вдоль оси тубуса и удерживается резьбовыми стопорными кольцами, которые позволяют выбрать положение компонента по глубине.
Глубина внутренней резьбы 1.00″ (25.4 мм) задаёт рабочее пространство для установки одной или нескольких оправ. Это не всегда равно полной внешней длине корпуса: при расчёте расстояний между оптическими поверхностями учитывают ещё толщины элементов и стопорных колец.
Пять тубусов и стопорные кольца SM1RR в комплекте согласно исходным данным. При установке нескольких линз сначала фиксируют оптический элемент в заданной позиции, затем задают расстояние до следующего с помощью последовательности колец или дистанционных деталей. Для корректной сборки необходимо учитывать край объектива, ориентацию выпуклой поверхности, свободную апертуру и доступ к инструменту для стопорных колец.
Корпус помогает уменьшить попадание боковой засветки на оптику и поддерживать повторяемую механическую компоновку в экспериментальных стендах. При этом тубус сам по себе не является герметичным кожухом и не заменяет отдельную систему защиты от интенсивного лазерного излучения. Во время сборки проверяют отсутствие касания линз металлическими деталями вне предусмотренной зоны опоры.
В лабораторной установке необходимо сохранять доступ к регулировкам после монтажа. Если переходник установлен глубоко внутри каркаса или нескольких соединённых тубусов, следует заранее предусмотреть доступ к стопорным кольцам и возможность извлечь оптику без разборки всего тракта. Плотность затяжки выбирают с учётом материала оправы и хрупкости устанавливаемого элемента.
Характеристики
- Артикул: SM1L10-P5.
- Резьбовая система: SM1 (1.035″-40).
- Рабочая глубина внутренней резьбы: 1.00″ (25.4 мм).
- Конструктивный вариант: комплект из пяти тубусов.
- Пять тубусов и стопорные кольца SM1RR в комплекте согласно исходным данным.
- Назначение: фиксация и осевое расположение оптических элементов в тубусе.
Отрасли применения
- Прототипирование объективов и телескопических оптических узлов с несколькими разнесёнными элементами.
- Лазерная и спектроскопическая аппаратура: установка линз, фильтров и ограничителей паразитной засветки.
- Лабораторные системы визуализации, где нужно стабильно выдерживать взаимное положение оптики.
