Поставщик
|
Thorlabs |
|
Артикул
|
SM1D12C |
|
Типы изделий
|
ирисовые диафрагмы |
|
Вид резьбы
|
SM1 |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Диаметр апертуры
|
12.0 |
|
Крепление
|
SM1 |
Описание

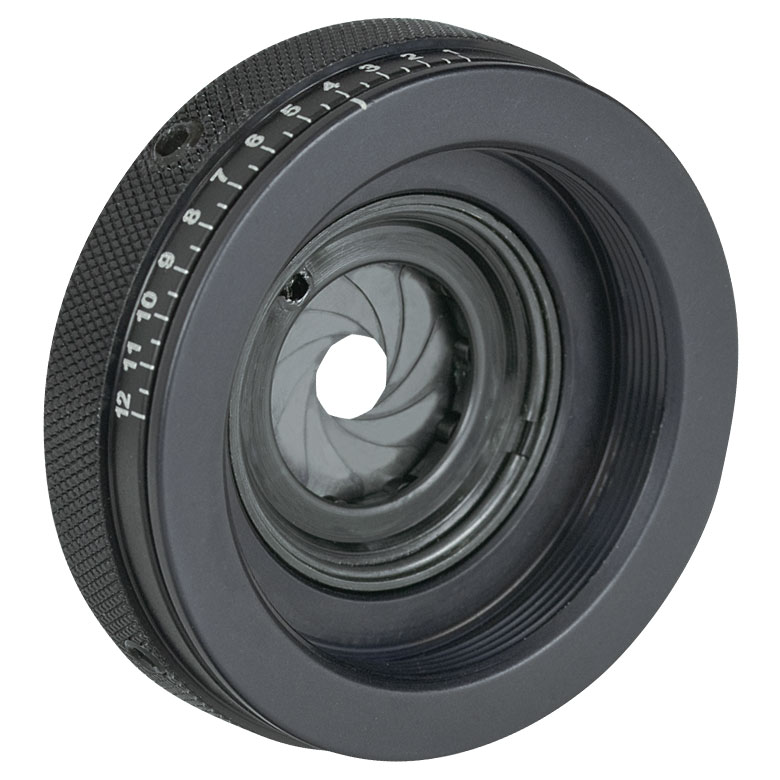

SM1D12C — ирисовая диафрагма в резьбовой системе SM1, предназначенная для плавного изменения диаметра светового отверстия. Подвижные лепестки перекрываются и формируют центральную апертуру; градуированное кольцо служит органом управления. В отличие от постоянного отверстия такая диафрагма позволяет менять проходящее сечение, не заменяя весь оптический модуль.
Для этой модификации указан диапазон отверстия 1–12 мм. Диафрагму используют при центрировании лазерного луча, выставлении оптической оси и ограничении боковых лучей. При этом закрытие диафрагмы изменяет как геометрию проходящего пучка, так и дифракционную картину, поэтому положение лепестков следует контролировать при рабочих условиях измерения.
Кольцевой привод исключает выступающий боковой рычаг, что удобно между плотно расположенными тубусами. Нанесённая шкала облегчает повторный выбор апертуры при серии измерений.
Ирисовую диафрагму нельзя считать сертифицированным поглотителем мощности лазера. При уменьшении отверстия часть света оказывается на лепестках, поэтому рабочую интенсивность и тепловую нагрузку необходимо оценивать отдельно. Для мощных пучков предусматривают подходящий поглотитель, а диафрагму применяют только в пределах допустимой нагрузки на её материалы.
При проектировании узла нужно различать резьбовое соединение и фактическую оптическую апертуру: номинальный тип резьбы сам по себе не гарантирует, что широкий пучок пройдёт без виньетирования. Проверяют внутренний просвет, расстояние до линзы и допустимую глубину вворачивания, особенно когда рядом расположены оправы, фильтры и стопорные кольца.
Характеристики
- Артикул: SM1D12C.
- Механический интерфейс: SM1 (1.035″-40).
- Привод регулировки: градуированное кольцо.
- Рабочая апертура: 1–12 мм.
- Конструкция: многолепестковая ирисовая диафрагма.
- шкала с шагом 0,5 мм
Отрасли применения
- Оптическая юстировка: задание опорного отверстия и контроль расположения оси пучка.
- Лазерная диагностика и испытания фотоприёмников с ограничением эффективного поперечного сечения пучка.
- Микроскопия и системы формирования изображений: настройка освещённого поля и отсечение внеосевых лучей.
