Описание

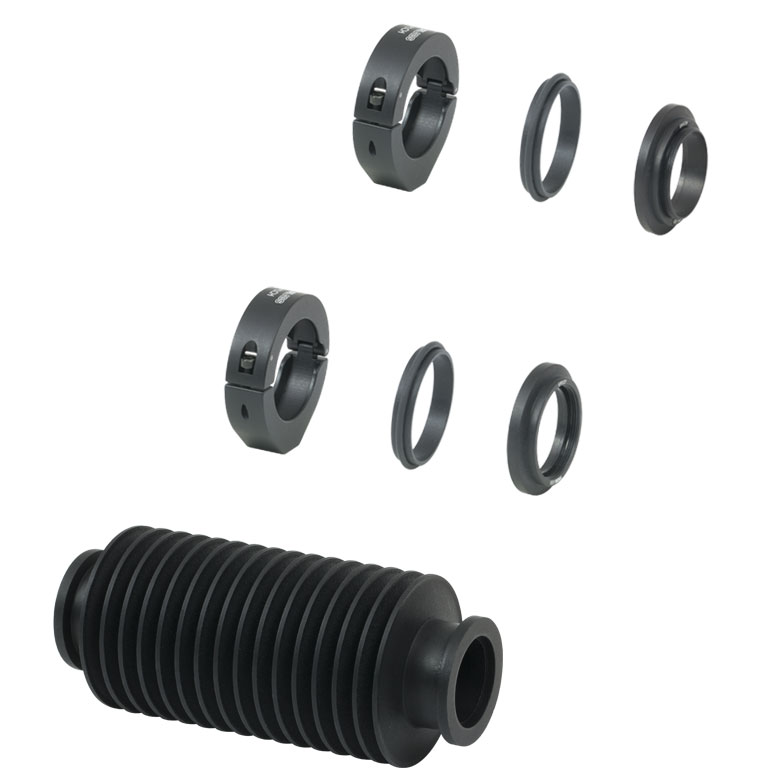

SM1BTK — гибкая соединительная оболочка для участков оптического тракта на базе трубок SM1. Конструкция выполнена как полимерная трубка из ПТФЭ (тефлона), рассчитанная на соединение соседних цилиндрических узлов, между которыми возможно изменение расстояния. Указанная область рабочих длин составляет 1,30–5,05″ (33,02–128,27 мм).
Гибкое соединение полезно для пропускания света между двумя оптическими отсеками, положение которых меняют во время эксперимента. По сравнению с жёстким тубусом оболочка допускает изменение осевого промежутка без полной перестройки соседних креплений. При этом она не служит точной механической направляющей и не должна воспринимать вес тяжёлого оптического модуля.
Набор крепёжных деталей включён согласно исходному наименованию. При сборке проверяют захват оболочки по торцам, отсутствие перекручивания и запас длины на крайних положениях перемещающейся платформы. Резкие изгибы и защемление у зажимов могут нарушить целостность материала или вызвать контакт с проходящим пучком.
Важное практическое ограничение: гибкая светозащитная оболочка не равнозначна герметичному вакуумному сильфону. Применимость к давлению, растворителям, нагреву и интенсивному излучению определяется отдельной спецификацией материала и узла, а не только названием детали. Для чистой оптики следует учитывать возможное загрязнение внутренней поверхности при длительной эксплуатации.
При проектировании узла нужно различать резьбовое соединение и фактическую оптическую апертуру: номинальный тип резьбы сам по себе не гарантирует, что широкий пучок пройдёт без виньетирования. Проверяют внутренний просвет, расстояние до линзы и допустимую глубину вворачивания, особенно когда рядом расположены оправы, фильтры и стопорные кольца.
Характеристики
- Артикул: SM1BTK.
- Материал и конструкция: полимерная трубка из ПТФЭ (тефлона).
- Диапазон длины: 1,30–5,05″ (33,02–128,27 мм).
- Совместимая тубусная система: SM1.
- Набор крепёжных деталей включён согласно исходному наименованию.
Отрасли применения
- Оптические экспериментальные стенды с переменным расстоянием между тубусами.
- Защищённые от внешней засветки установки спектроскопии и визуализации.
- Измерительные модули, где механическое перемещение требует гибкого соединения участков оптического тракта.
