Описание

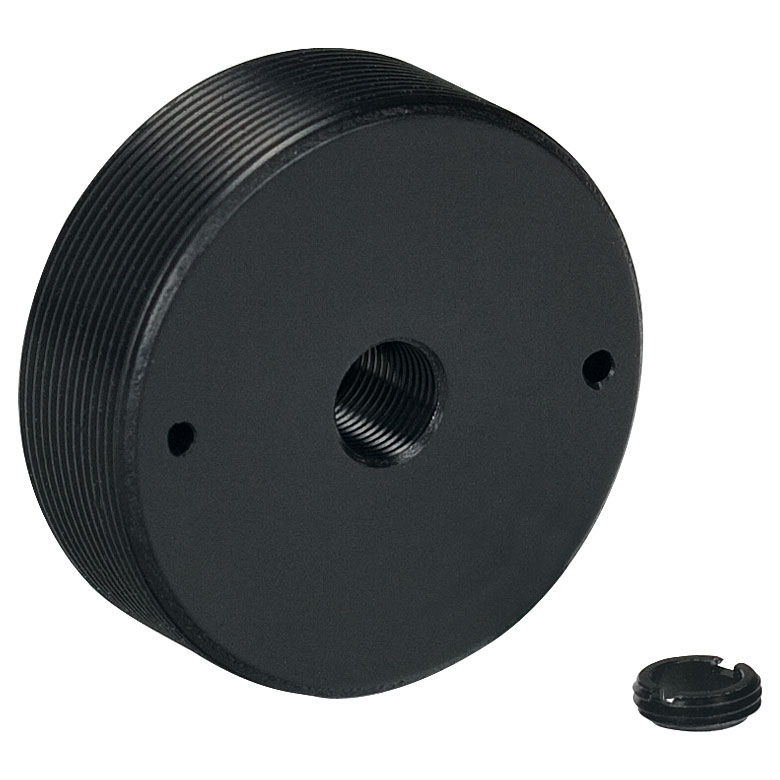

SM1AD5 служит для установки оптических элементов диаметром 5 мм в систему резьбовых оправ SM1. Внешняя резьба используется для присоединения адаптера к принимающему узлу, а внутренняя посадочная область ориентирована на оптику конкретного размера. Такой переход позволяет применять миниатюрную линзу или фильтр в более крупной стандартной тубусной сборке.
Для этой модели указана толщина 0,40 дюйма (10,16 мм). При размещении оптики важно учитывать, что диаметр элемента 5 мм отличается от номинального диаметра системы SM1: сама резьба обеспечивает механическую интеграцию, но не увеличивает световую апертуру вставленной детали. Радиальное положение, способ удержания и возможное выступание оптики проверяют при окончательной сборке.
Адаптер применяют как сменное посадочное звено: при изготовлении серии измерительных трактов он помогает использовать унифицированные крепления при различном диаметре рабочих линз. Оптический элемент необходимо выбирать по фактической толщине и допустимому способу прижима, поскольку чрезмерное контактное усилие может деформировать оправу либо привести к повреждению покрытия.
При проектировании узла нужно различать резьбовое соединение и фактическую оптическую апертуру: номинальный тип резьбы сам по себе не гарантирует, что широкий пучок пройдёт без виньетирования. Проверяют внутренний просвет, расстояние до линзы и допустимую глубину вворачивания, особенно когда рядом расположены оправы, фильтры и стопорные кольца.
В системах с камерой, коллиматором либо спектрометром такой переходник влияет на механический, но не на оптический масштаб изображения. Фокусное расстояние остаётся свойством линз, а положение изображения зависит от расстояний между компонентами. Поэтому при замене адаптера повторно контролируют фокусировку и виньетирование.
Характеристики
- Артикул: SM1AD5.
- Диаметр устанавливаемой оптики: 5 мм.
- Внешняя присоединительная резьба: SM1 (1.035″-40).
- Толщина корпуса по исходному перечню: 0,40″ (10,16 мм).
- Назначение: переход от меньшей посадочной области к тубусной системе SM1.
Отрасли применения
- Сборка оптических трактов на лабораторных столах и каркасных платформах с резьбовыми оправами.
- Модернизация микроскопных и измерительных систем при переходе между стандартами механического присоединения.
- Экспериментальная фотоника: монтаж линз, фильтров, камер и дополнительных оптических модулей.
