SM1AD10 - Адаптер с внешней резьбой SM1 для крепления оптических элементов Ø10 мм, толщина: 0.40", Thorlabs

Описание

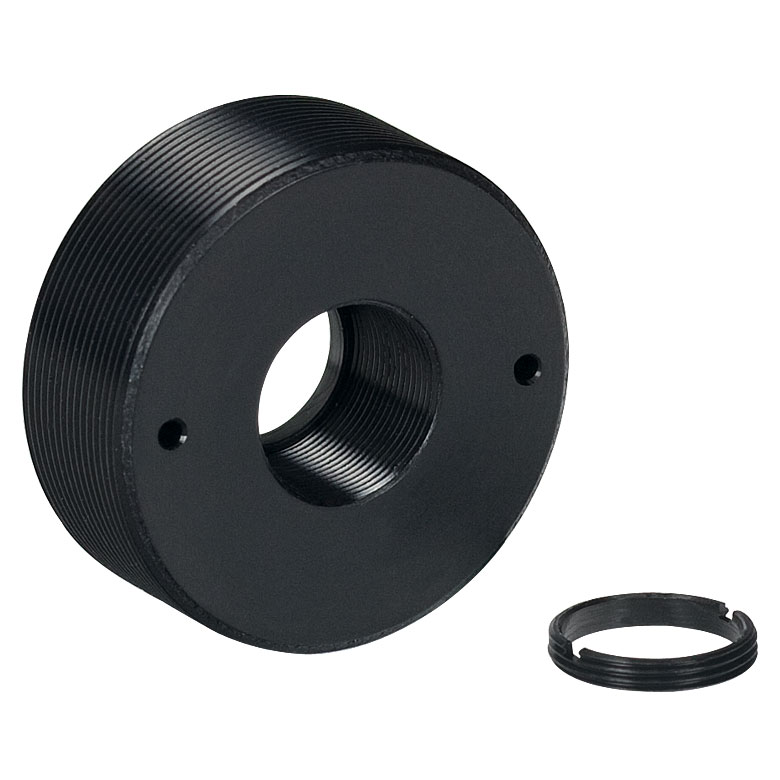

Артикул SM1AD10 ориентирован на лабораторные и инженерные задачи, в которых вспомогательный механический элемент влияет на стабильность оптической схемы не меньше, чем основная функциональная оптика. SM1AD10 представляет собой адаптер с внешней резьбой SM1 для крепления оптических элементов диаметром Ø10 мм и толщиной 0.40". Подобные детали используются для интеграции оптики без оправы в стандартную тубусную среду, когда необходимо совместить конкретный диаметр элемента с распространенной серией резьбовых компонентов. С инженерной точки зрения такой адаптер выполняет роль механического интерфейса между оптическим элементом и модульной системой, обеспечивая контролируемую посадку, уменьшение перекоса и более воспроизводимую осевую геометрию. Это особенно важно в компактных линзовых узлах, где даже небольшое отклонение посадки влияет на качество всей сборки.

Толщина 0.40" определяет конструктивный профиль детали и важна при расчете полезной длины тубусной секции, особенно в коротких оптических узлах. Использование штатного адаптера упрощает замену элементов, снижает потребность в самодельных проставках и повышает совместимость со стандартными стопорными кольцами, тубусами и переходниками семейства SM1. В инженерной практике это делает проектирование и обслуживание заметно проще, поскольку оптика заданного диаметра включается в общую систему без переработки внешней механики.

Компонент подходит для лабораторной фотоники, OEM модулей, систем визуализации, измерительных стендов и сервисных задач. Он помогает стандартизировать посадку небольших оптических элементов, улучшает повторяемость механической сборки и делает конфигурацию более модульной. В результате такой адаптер становится практичным инструментом для работы с оптикой заданного диаметра внутри резьбовой экосистемы SM1.

Характеристики

• Тип изделия: адаптер для оптического элемента.
• Внешняя резьба: SM1.
• Совместимый диаметр оптики: Ø10 мм.
• Толщина: 0.40".
• Назначение: интеграция оптики без оправы в тубусную резьбовую систему.

Отрасли применения

• Лабораторная оптомеханика и построение тубусных трактов с требованиями к соосности, повторяемости и удобству перенастройки.
• OEM приборостроение, где важны стандартизованные интерфейсы, компактная механика и прогнозируемая интеграция разнородных компонентов.
• Научные и учебные стенды, использующие модульную архитектуру на базе резьбовых стандартов SM, RMS и метрических переходов.
• Измерительные и визуализационные системы, в которых вспомогательная механика влияет на стабильность положения оптики и сервисную технологичность.
• Модернизация и обслуживание оптических узлов, где важно быстро адаптировать существующие компоненты к новой механической среде.
