Описание

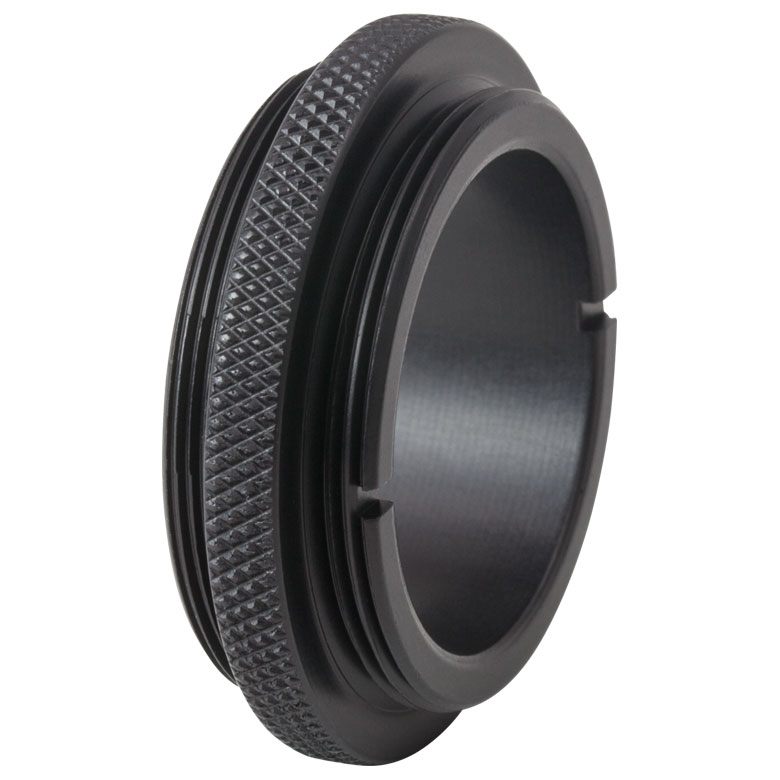

SM1A39 — механический оптический адаптер для согласования соединений адаптер-переходник, внешняя резьба c-mount, внешняя резьба sm1. Он предназначен для непосредственного сопряжения компонентов, которые используют разные посадочные стандарты, без изготовления индивидуальной переходной детали. При выборе адаптера необходимо учитывать не только номинальный диаметр, но и направление резьбы: наружное соединение входит во внутреннее и наоборот.
С обеих сторон предусмотрены наружные резьбы C-Mount (1,00 дюйма, 32 нитки на дюйм) и SM1 (1,035 дюйма, 40 ниток на дюйм). Такая конфигурация позволяет устанавливать C-Mount-камеру на тубус с внутренней резьбой SM1. Она не взаимозаменяема с переходником, имеющим внутреннюю SM1: направление резьбы определяет допустимую посадку.
При монтаже важно сохранить проходное отверстие достаточным для числовой апертуры и угла поля исходной оптической системы. Слишком длинные резьбовые части могут упереться в внутренний бортик или соседнее стопорное кольцо; поэтому заранее проверяют глубину ввинчивания и рабочее расстояние. Если переходник используется с объективом микроскопа, нагрузку нельзя передавать на стеклянные элементы или подвижные части объектива.
Наружный и внутренний интерфейсы SM1A39 нельзя переставить местами, даже если размеры сочленяемых корпусов визуально близки. При выборе ответных деталей нужно сопоставлять обозначения резьбы на обеих сторонах и проверять, не перекрывает ли внутренний торец механический ход фокусирующего элемента.
В оптоволоконных системах важно учитывать геометрию сопряжения источника с коллиматором: резьбовое крепление само по себе не гарантирует максимальной эффективности ввода света в волокно. Измерение мощности на выходе помогает выявить перекосы и потери при неправильной установке оптического узла.
Характеристики
- Артикул: SM1A39
- Назначение: Адаптер-переходник, внешняя резьба C-Mount, внешняя резьба SM1
- Тип изделия: механический резьбовой адаптер без оптической силы
- Исходное товарное обозначение: Адаптер-переходник, внешняя резьба C-Mount, внешняя резьба SM1
- Монтажный интерфейс и совместимость проверяются по обозначению резьбы и ответной детали
Отрасли применения
- Присоединение объективов и камер с разными стандартами резьбы
- Сборка микроскопных каналов освещения и визуализации
- Интеграция резьбовых тубусов и фильтровых оправ в измерительные стенды
- Переоборудование оптических портов без механической переделки штатных компонентов
