Описание

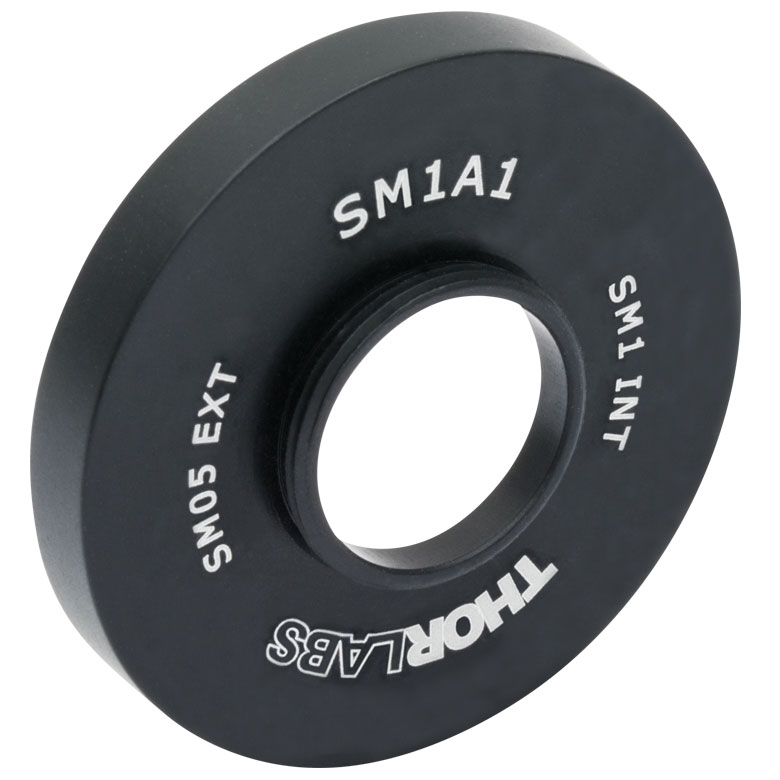

SM1A1 — механический оптический адаптер для согласования соединений переходник с внешней резьбой sm05 и внутренней резьбой sm1. Он предназначен для непосредственного сопряжения компонентов, которые используют разные посадочные стандарты, без изготовления индивидуальной переходной детали. При выборе адаптера необходимо учитывать не только номинальный диаметр, но и направление резьбы: наружное соединение входит во внутреннее и наоборот.
Механическая функция SM1A1 состоит в преобразовании одного стандарта крепления в другой. Снаружи предусмотрена резьба SM05 и внутренней резьбой SM1; внутренний интерфейс — SM1. Детали следует соединять без перекоса: даже близкие по диаметру метрические и дюймовые резьбы могут иметь несовместимый шаг. Адаптер не содержит оптических поверхностей и сам по себе не изменяет фокусное расстояние, спектр или поляризацию светового пучка.
При монтаже важно сохранить проходное отверстие достаточным для числовой апертуры и угла поля исходной оптической системы. Слишком длинные резьбовые части могут упереться в внутренний бортик или соседнее стопорное кольцо; поэтому заранее проверяют глубину ввинчивания и рабочее расстояние. Если переходник используется с объективом микроскопа, нагрузку нельзя передавать на стеклянные элементы или подвижные части объектива.
Для узлов с несколькими резьбовыми переходниками предпочтительно минимизировать число промежуточных соединений. Каждая дополнительная посадка создаёт собственную погрешность центрирования и наклона. SM1A1 полезен как единичный интерфейс между двумя конкретными стандартами, когда проектируется компактная оптическая сборка.
В оптоволоконных системах важно учитывать геометрию сопряжения источника с коллиматором: резьбовое крепление само по себе не гарантирует максимальной эффективности ввода света в волокно. Измерение мощности на выходе помогает выявить перекосы и потери при неправильной установке оптического узла.
Характеристики
- Артикул: SM1A1
- Назначение: Переходник с внешней резьбой SM05 и внутренней резьбой SM1
- Тип изделия: механический резьбовой адаптер без оптической силы
- Исходное товарное обозначение: Переходник с внешней резьбой SM05 и внутренней резьбой SM1
- Монтажный интерфейс и совместимость проверяются по обозначению резьбы и ответной детали
Отрасли применения
- Присоединение объективов и камер с разными стандартами резьбы
- Сборка микроскопных каналов освещения и визуализации
- Интеграция резьбовых тубусов и фильтровых оправ в измерительные стенды
- Переоборудование оптических портов без механической переделки штатных компонентов
