Описание

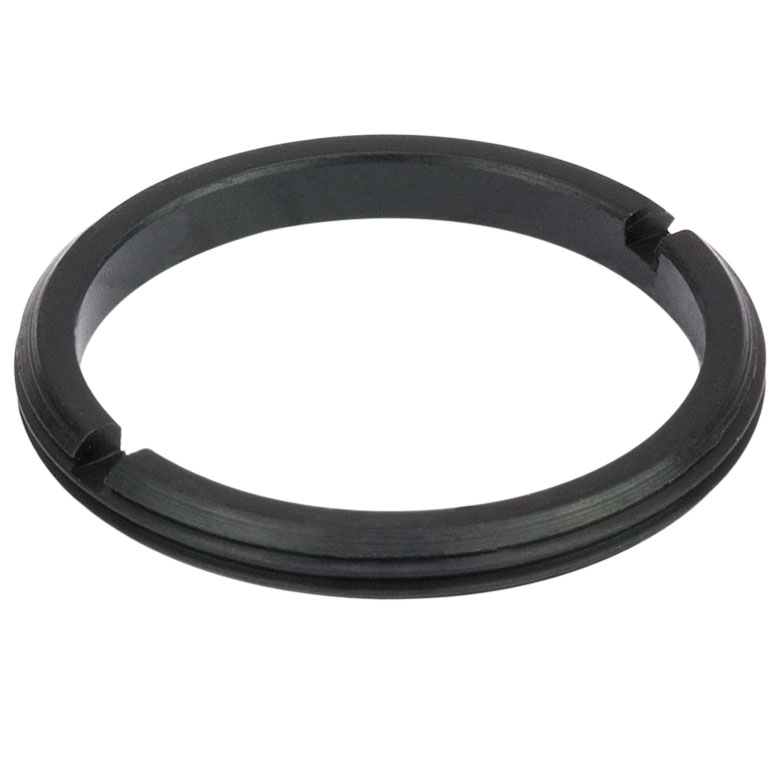

Кольцо SM15RR фиксирует оптику диаметром 15 мм внутри совместимого адаптера, превращая небольшой метрический элемент в часть модульной дюймовой тубусной системы. Резьбовая регулировка позволяет подвести прижим к линзе, фильтру или окну и убрать осевой люфт без клея.
SM15RR применяется, в частности, с адаптерами, имеющими внутреннюю резьбу M15,5 × 0,5 и внешний интерфейс SM1. Такое решение удобно для прототипирования, поскольку оптику можно заменить без переработки всего узла. Усилие затяжки выбирают минимальным: кольцо должно удерживать компонент, но не деформировать стекло и не создавать двулучепреломление от напряжений. Для хрупких или тонких пластин полезна совместимая прокладка, если она допускается конструкцией.
Характеристики
- тип — резьбовое стопорное кольцо
- совместимый диаметр оптики — 15 мм
- внутренняя система — M15,5 × 0,5
- совместимость — адаптеры Thorlabs для SM1
- назначение — осевая фиксация оптического элемента
- монтаж — шлицевым ключом подходящего размера
Особенности выбора и интеграции
Переходный или несущий компонент не задает оптические параметры сам по себе, однако его соосность, жесткость и резьбовая совместимость напрямую влияют на повторяемость всей сборки. Для конфигурации SM15RR: перед заказом полезно сверить чертеж и свободное пространство вокруг соседних деталей.
Для позиции SM15RR перед окончательным проектированием рекомендуется сопоставить габаритный чертеж, спектральную кривую или интерфейсные размеры с актуальной редакцией документации производителя. Для конфигурации SM15RR: это особенно важно при замене ранее установленного компонента, поскольку одинаковый номинальный диаметр не гарантирует совпадение толщины, положения главных плоскостей, рабочей апертуры или резьбового упора.
Отрасли применения
- сборка линзовых тубусов SM1
- фиксация фильтров, окон и линз Ø15 мм
- перестраиваемые лабораторные макеты
- OEM-модули с заменяемой внутренней оптикой
Стопорное кольцо SM15 для оптики Ø15 мм применяется в исследовательских, промышленных и учебных комплексах, где его указанные параметры согласованы с источником, приемником и механикой. Для конфигурации SM15RR: при работе с лазерным излучением необходимо использовать защитные меры, соответствующие длине волны и классу конкретной установки.
