Описание

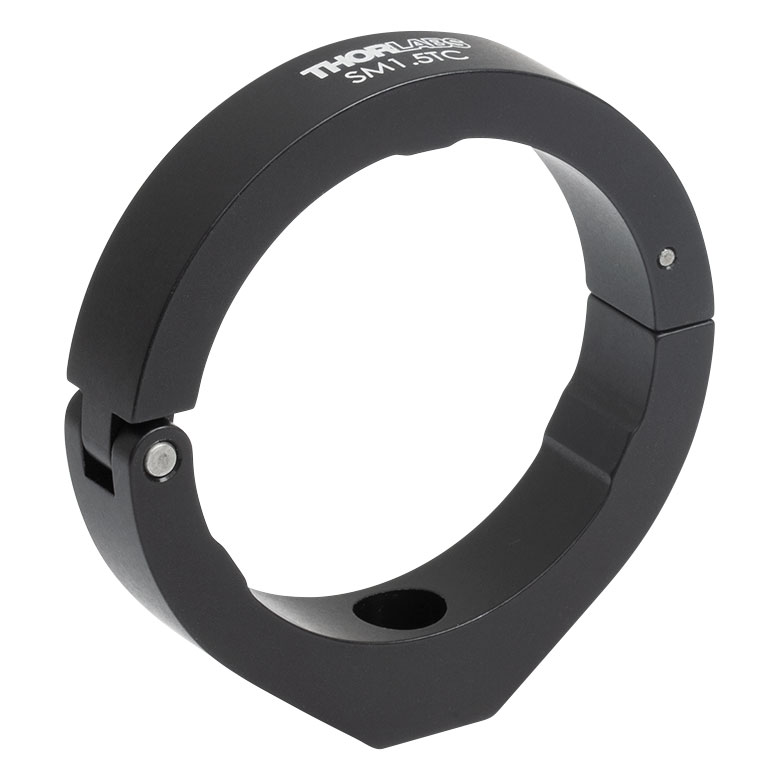

SM1.5TC — оптомеханическое крепление для фиксации цилиндрического корпуса, держателя или трубки без непосредственного контакта с установленной внутри оптикой. Посадочный размер указан как Ø43.2 в исходной спецификации. Зажим удерживает внешний диаметр компонента, поэтому его резьбовой интерфейс остаётся доступен для оптической сборки.
Зажимной винт обеспечивает удержание детали за счёт механического прижима. При настройке оптической оси крепление сначала ослабляют, затем выравнивают тубус по соседним узлам и только после этого фиксируют. Монтажное отверстие и тип опорного стержня нужно согласовать со схемой стенда.
Недопустимо подбирать зажим только по оптическому диаметру линзы: важен именно наружный диаметр корпуса тубуса или изолятора. Чрезмерная затяжка может деформировать тонкостенную трубку и повредить резьбы или внутренние элементы. Для вибронагруженных стендов дополнительно проверяют надёжность крепления к оптической плите.
После окончательного затягивания SM1.5TC следует проверить положение оптической оси и сигнал на детекторе. Поворотная или продольная подстройка корпуса при зажатом винте способна оставить следы на поверхности и нарушить центрирование.
Для лабораторных спектрометров стабильность расположения оптики важна при повторной калибровке длины волны и регистрации слабых сигналов. Устанавливаемый механический компонент не заменяет оптическую калибровку: после сборки нужно проверить положение спектральных линий и распределение освещённости.
Характеристики
- Артикул: SM1.5TC
- Крепление: Зажим, Ø43.2 мм, крепление держателей оптики (тубусов) SM1.5
- Принцип удержания: механический охватывающий зажим
- Исходное товарное обозначение: Зажим, Ø43.2 мм, крепление держателей оптики (тубусов) SM1.5
- Монтажный интерфейс и совместимость проверяются по обозначению резьбы и ответной детали
Отрасли применения
- Крепление оптических тубусов на стержнях и поворотных платформах
- Быстрая замена диагностических головок и фильтровых модулей
- Фиксация оптических изоляторов в свободнопространственных трактах
- Создание разборных оптических стендов и лабораторных макетов
