Описание

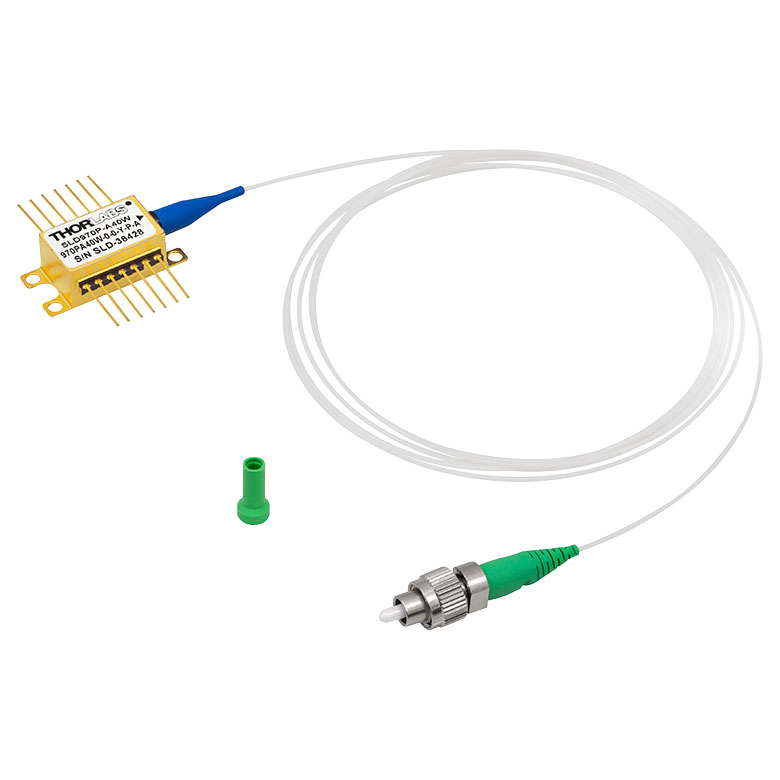

SLD970P-A40W представляет собой суперлюминесцентный диод с центральной длиной волны 970 нм. Излучение образуется за счёт усиленного спонтанного излучения в полупроводниковой структуре, поэтому спектр шире, чем у одночастотного лазера; устройство применяют там, где важна малая длина когерентности.
Корпус Butterfly предусматривает монтаж в подходящем драйвере и теплоотводящем держателе. Электрическую распиновку, допустимый ток и терморегулирование следует брать из паспорта экземпляра, а не выводить из параметров спектра.
Для ОКТ и интерферометрии пригодность источника оценивают не только по номинальным 970 нм, но и по реальному профилю спектра, спектральным провалам и стабильности средней мощности. Эти характеристики прямо влияют на форму интерференционной функции.
При построении измерительной системы необходимо учитывать потери соединителей, ответвителей и окон. Мощность, указанная для источника, не равна мощности на образце после прохождения всей оптической цепи.
Спектр вокруг 970 нм позволяет подобрать чувствительный фотоприёмник и светоделители под требуемую систему. Применение за пределами чувствительности детектора приведёт к снижению полезного сигнала даже при достаточной выходной мощности.
Выбор поляризационно-сохраняющее (PM) волокна влияет на передачу поляризационного состояния. В измерительных плечах необходимо согласовать числовую апертуру и тип соединения, а оптический отражённый сигнал ограничивать средствами развязки.
Разъём FC/APC имеет наклонную полировку торца: такая геометрия снижает обратные отражения в волоконном стыке. Нельзя механически смешивать его с FC/PC без оценки потерь и риска повреждения торцов.
Проверка параметров SLD970P-A40W начинается с регистрации спектра при рабочем режиме, затем отдельно фиксируют мощность на выходе FC/APC и уровень обратных отражений. Разница между номинальными данными диода и параметрами собранной системы может возникать из-за вставных потерь и температурного режима.
При работе с SLD970P-A40W измерительный протокол должен фиксировать центральную длину волны, спектральную ширину, подключённый кабель и применённый режим термостабилизации. Это позволяет сравнивать результаты разных запусков без смешения характеристик источника и оптического тракта.
Характеристики
- Центральная длина волны: 970 нм
- Указанная выходная оптическая мощность: 40 мВт
- Ширина спектра на уровне 3 дБ: 50 нм
- Волоконный вывод: поляризационно-сохраняющее (PM)
- Оптический разъём: FC/APC
- Тип корпуса: Butterfly
- Класс излучения: широкополосный суперлюминесцентный полупроводниковый источник
Отрасли применения
- Оптическая когерентная томография в спектральной области около 970 нм — с использованием SLD970P-A40W.
- Низкокогерентная интерферометрия для измерения оптической толщины и расстояний — с использованием SLD970P-A40W.
- Характеризация оптоволоконных трактов, чувствительных к отражениям — с использованием SLD970P-A40W.
- Исследование спектральной чувствительности приёмников и фильтров — с использованием SLD970P-A40W.
