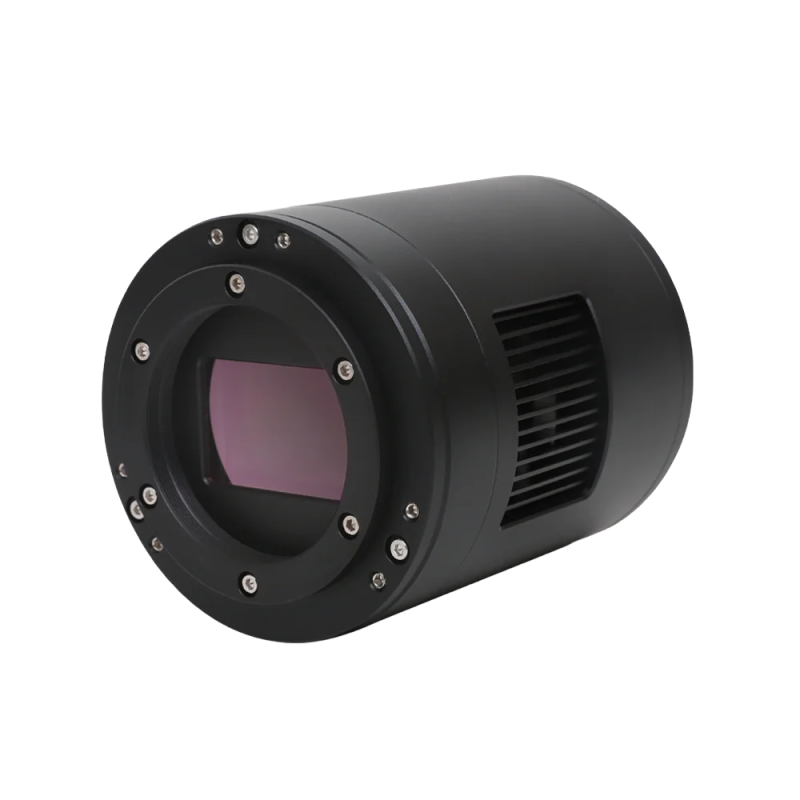

Профессиональная камера для астрофотографии объектов глубокого космоса, оснащенная полнокадровым цветным CMOS-сенсором Sony IMX410 с разрешением 24 мегапикселя, точным контролем температуры, сверхнизким уровнем шума считывания и нулевым свечением усилителя, обеспечивающая исключительную производительность при съемке объектов глубокого космоса.
Описание функции
Прицел SkyEye24AC оснащен полнокадровым датчиком изображения, обеспечивает точный контроль температуры, отличается сверхнизким уровнем шума считывания и отсутствием свечения усилителя, что делает его идеальным для съемки объектов глубокого космоса. Исключительная производительность и универсальность применения обеспечивают пользователям необыкновенные возможности для астрофотографии.
Характеристики SkyEye24AC:
- Цветной датчик изображения IMX410
- Разрешение: 24 мегапикселя (6064×4040)
- Квадратные пиксели размером 5,94 мкм
- Полнокадровый (диагональ 43,3 мм)
- 14-битный АЦП
- 512 МБ встроенной памяти
- Точный контроль температуры
- Zero Amp-Glow
- Чувствительность G: 572,76 мВ при выдержке 1/30 с
- Сверхнизкий уровень шума: от 1,95 до 4,48 e⁻ (режим низкого шума)
- Поддерживает режим низкого уровня шума/режим высокой частоты кадров (до 15,2 кадров в секунду с разрешением в полном пикселе и 8-битной глубиной цвета).
- Поддерживает режимы HCG/LCG
- Максимальное отношение сигнал/шум: 50,2 дБ (режим низкого уровня шума)
- Динамический диапазон: 87,3 дБ (режим низкого уровня шума)
- Разница температур охлаждения до 30℃ ниже температуры окружающей среды при кратковременной выдержке / до 35℃ ниже температуры окружающей среды при длительной выдержке
Основные функции
24 МпПиксели
Разрешение 6064×4040
104 ке⁻
Полная вместимость скважины
Режим LCG
0,3 e⁻
Сверхнизкий уровень шума считывания
Режим ХГЧ: минимальный уровень шума
> 80%
Максимальная квантовая эффективность
Превосходное фотоэлектрическое преобразование
87,3 дБ
Динамический диапазон
Режим работы с низким уровнем шума
-35℃
Разница в охлаждении
Двухступенчатое термоэлектрическое глубокое охлаждение
Технологические преимущества
Полнокадровый 24-мегапиксельный сенсор
Телескоп SkyEye24AC оснащен сенсором Sony IMX410 с разрешением 24 мегапикселя (6064×4040) и полнокадровым размером 36,02 мм × 23,998 мм. Размер пикселя 5,94 мкм обеспечивает превосходную светосилу. Полнокадровый сенсор гарантирует чрезвычайно большое поле зрения, что делает его идеальным выбором для съемки крупных туманностей, галактик и широкоугольных объектов глубокого космоса.

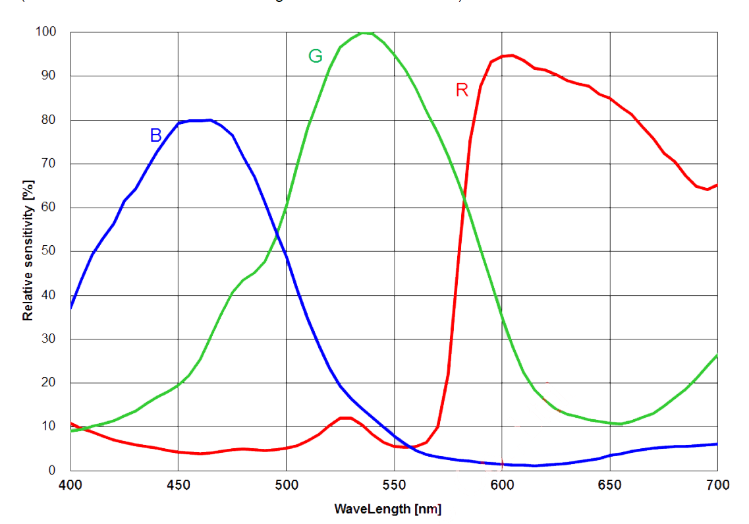

Кривая спектрального отклика Sony IMX410
Сенсор SkyEye24AC обладает чувствительностью G 572,76 мВ при выдержке 1/30 с. Его пиковая квантовая эффективность превышает 80%, и он сохраняет превосходную чувствительность во всем диапазоне видимого света. С установленным ИК-фильтром диапазон его спектральной чувствительности составляет 380-690 нм. Высокая квантовая эффективность сенсора обеспечивает четкое изображение даже в условиях низкой освещенности.
14-битный АЦП и гибкая область охвата (ROI).
SkyEye24AC выдает нативный 14-битный АЦП. Камера поддерживает 12-битный режим аппаратного объединения пикселей или вывод с более низким разрешением. Поддерживается аппаратная область интереса (ROI), и чем меньше размер ROI, тем выше частота кадров.
Частота кадров при различном разрешении/битах данных/интерфейсах передачи данных
| Разрешение | 14-битный вывод | 8-битный вывод | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 6064×4040 | 8.0 | 0.9 | 16.0 | 1.8 |
| 6064×4040 (Режим низкого уровня шума) | 4.6 | 0,4 | 9.2 | 0,8 |
| 3024×2012 | 19.5 | 3.7 | 38.8 | 7.4 |
| 2016×1342 | 64.3 | 8.3 | 114.6 | 16.5 |
Единица измерения: Кадры в секунду (FPS)
Технология кэширования DDR3 512 МБ
SkyEye24AC оснащен кэшем DDR3 объемом 512 МБ (4 Гб), что помогает поддерживать стабильность передачи данных и эффективно снижает эффект свечения усилителя, поскольку данные изображения могут буферизоваться без спешки с отправкой данных на принимающую сторону.
Технология объединения пикселей
SkyEye24AC поддерживает цифровое объединение пикселей от 1×1 до 8×8 (методы стекирования или усреднения) и аппаратное объединение пикселей от 1×1 до 3×3 (метод усреднения). Аппаратное объединение пикселей значительно эффективнее программного.
Коэффициент усиления преобразования в двух режимах HCG/LCG
SkyEye24AC поддерживает преобразование в режимы HCG и LCG. При включенном режиме HCG уровень шума считывания может составлять всего 0,3 e⁻ при максимальных настройках усиления.
Конструкция с нулевым уровнем свечения от перегрева
Объектив SkyEye24AC тщательно разработан для достижения нулевого эффекта свечения усилителя при фотосъемке. Легко заметить, что изображения, полученные с помощью SkyEye24AC, не демонстрируют явления свечения усилителя.
Режим чтения со сверхнизким уровнем шума
Уровень шума считывания SkyEye24AC составляет всего 4,48 - 0,68e⁻. Что еще более впечатляет, SkyEye24AC имеет режим низкого шума, что означает, что пользователи могут выбрать этот режим для достижения еще более низкого уровня шума считывания за счет снижения частоты кадров.
Система прецизионного охлаждения
Двухступенчатая технология глубокого охлаждения TEC
Система охлаждения SkyEye24AC представляет собой двухступенчатую термоэлектрическую систему охлаждения (TEC) с регулируемым электрическим вентилятором для отвода тепла. Рабочая температура может быть отрегулирована до заданных значений, при этом эффективная разница температур охлаждения достигает 35℃ ниже температуры окружающей среды. Эта эффективная система охлаждения обеспечивает стабильность режима сверхнизкого уровня шума и качество изображения камеры. Система TEC управляется алгоритмом PID, что позволяет точно регулировать температуру до заданного значения с отклонением 0,1°C.
Охлаждающая структура TEC
В конструкции используется двухступенчатая система охлаждения полупроводниковых чипов, где первая ступень непосредственно охлаждает датчик, а вторая ступень эффективно отводит тепло в систему теплоотвода.
Система обогрева, предотвращающая образование конденсата
Передняя часть камеры оснащена интеллектуальной системой подогрева, предотвращающей образование конденсата, которая автоматически контролирует влажность и температуру окружающей среды, активируя обогрев при необходимости для предотвращения конденсации на оптическом стекле.
Технические характеристики
Основные параметры производительности
| Максимальная частота кадров (USB 3.0) |
14-бит: 8,0 FPS при разрешении 6064×4040 14-бит: 4,6 FPS при разрешении 6064×4040 (режим низкого шума) 8-бит: 16,0 FPS при разрешении 6064×4040 8-бит: 114,6 FPS при разрешении 2016×1342 |
|---|---|
| Читать шум |
Режим LCG: 4,48–1,95 e⁻ Режим HCG: 0,68–0,3 e⁻ |
| Полная вместимость скважины |
104 кэ⁻ (режим LCG) 20 кэ⁻ (режим HCG) |
| Максимальная квантовая эффективность | >80% |
| Динамический диапазон | 87,3 дБ (режим низкого уровня шума) |
| Отношение сигнал/шум | 50,2 дБ |
| Диапазон времени экспозиции | 0,1 мс - 3600 с |
| Диапазон усиления | 1× - 150× |
| Охлаждающие возможности |
Кратковременная выдержка: ΔT = -30℃. Длительная выдержка (>1 с): ΔT = -35℃. |
Основные технические характеристики
| Датчик | Цветная CMOS-матрица Sony IMX410 |
|---|---|
| Разрешение изображения | 24 мегапикселя (6064×4040) |
| Размер пикселя | 5,94 мкм × 5,94 мкм |
| Размер сенсора | Полнокадровый (диагональ 43,3 мм) |
| Область изображения | 36,02 мм × 23,998 мм |
| Тип ставни | Роллетные ворота |
| Глубина разрядности АЦП | 14-бит |
| Кэш DDR3 | 512 МБ (4 Гб) |
| Диапазон спектральной чувствительности | 380-690 нм (с ИК-фильтром) |
| Защитное стекло переднего окна | ИК-фильтр |
Интерфейс и физические характеристики
| Интерфейс данных | USB 3.0 / USB 2.0 |
|---|---|
| Интерфейс камеры | Резьба M54 × 0,75 |
| Использованное заднее фокусное расстояние | 17,5 мм |
| USB-концентратор | USB 2.0-концентратор для подключения аксессуаров |
| Требования к электропитанию | DC 12V 3A |
| Размеры | Диаметр 89 мм × Высота 103 мм |
| Масса | 718 г |
| Метод охлаждения | Двухступенчатое термоэлектрическое охлаждение |
| Поддерживаемые системы |
Windows XP/Vista/7/8/10 (32 и 64-бит), Mac OS X, Linux |
| Поддержка SDK |
Нативные языки программирования C/C++, C#/VB.NET, Python , Java, DirectShow, Twain и др. |
Многорежимное гибкое переключение
SkyEye24AC поддерживает преобразование в режимы HCG (высокое усиление) и LCG (низкое усиление). При включенном режиме HCG уровень шума считывания может составлять всего 0,3 e⁻ при максимальных настройках усиления.

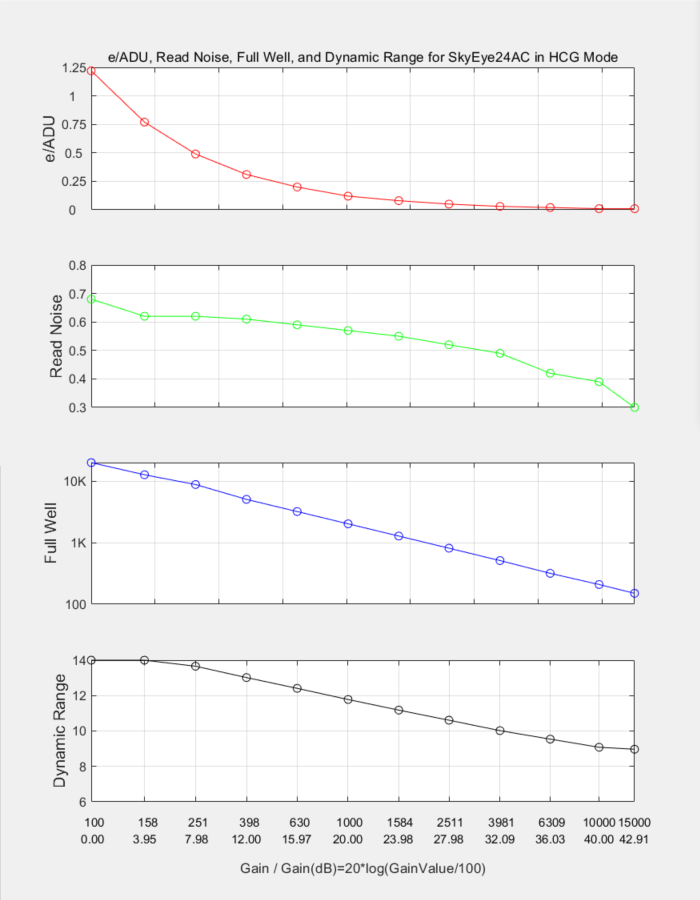

Производительность в режиме ХГЧ
Настройки камеры: Полное разрешение, 14-битный RAW-режим, Температура: -5℃
Режим HCG (High Conversion Gain) оптимизирован для астрофотографии объектов глубокого космоса. В этом режиме уровень шума считывания может составлять всего 0,3e⁻, что делает его идеальным для съемки слабых туманностей, галактик и других объектов глубокого космоса. Благодаря емкости полного ямки в 20 кэ⁻ и динамическому диапазону, достигающему 14 ступеней, он позволяет одновременно снимать как яркое ядро, так и слабые внешние структуры небесных тел.

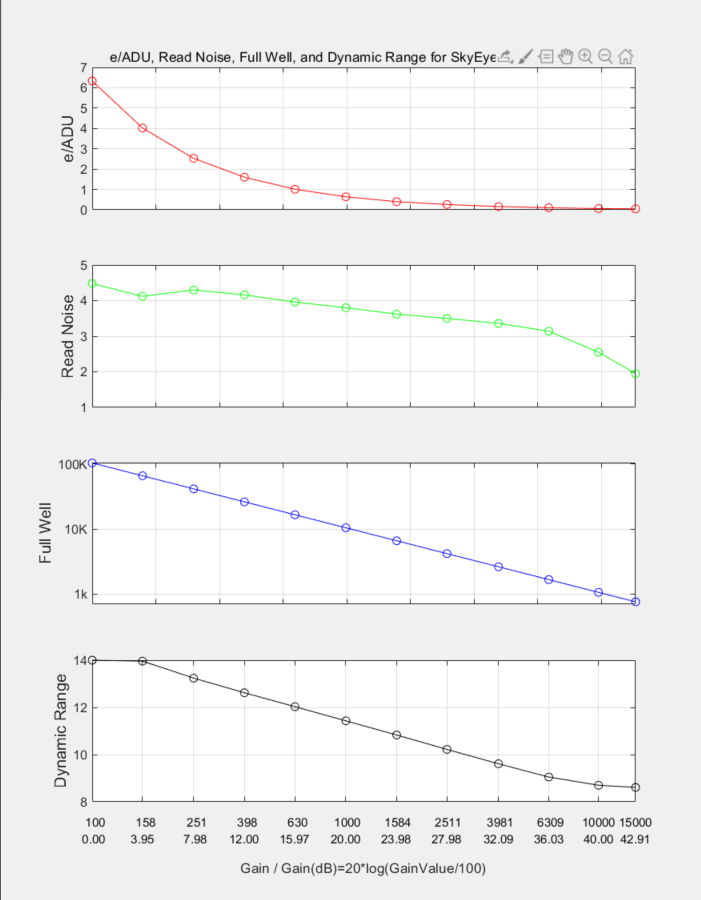

Производительность в режиме LCG
Настройки камеры: Полное разрешение, 14-битный RAW-режим, Температура: -5℃
Режим LCG (Low Conversion Gain) обеспечивает большую емкость ячейки (104 кэВ), что подходит для съемки небесных объектов с высоким динамическим диапазоном. Динамический диапазон может достигать 14 ступеней, обеспечивая полную запись всех деталей от самых ярких до самых темных.
Интерфейс камеры и размеры
Стандартный дизайн интерфейса
Толщина внутренней резьбы фланца составляет 17,5 мм, что означает, что камера использует 17,5 мм заднего фокусного расстояния. Пользователи могут использовать удлинительные трубки диаметром 21 мм и 16,5 мм, входящие в комплект камеры, для достижения заднего фокусного расстояния 55 мм.
Регулировка наклона датчика
Телескоп SkyEye24AC позволяет регулировать наклон сенсора. Для регулировки наклона сенсора и обеспечения его параллельности поверхности главного зеркала телескопа предусмотрены три комплекта винтов, каждый из которых содержит один винт для оттягивания назад и один для оттягивания вперед.

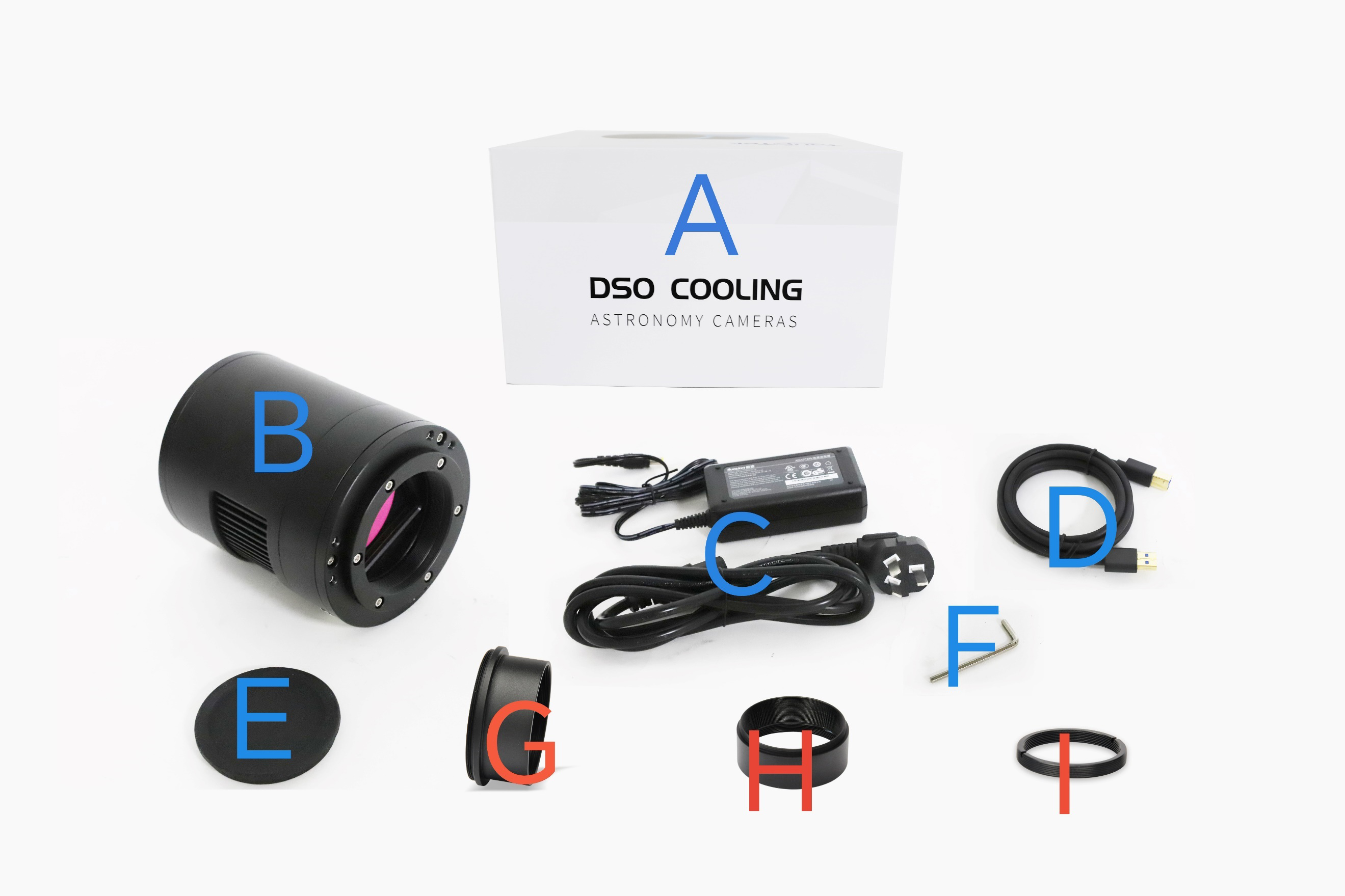

Стандартная комплектация включает:
Защитный кейс 3А: длина 26,2 см, ширина 24,0 см, высота 12,4 см (1 штука, 3,9 кг/кейс)Камера серии SkyEye (интерфейс M54F×0.75)
Адаптер питания: переменный ток 100-240 В 50 Гц/60 Гц, выходное напряжение 12 В 3 А
Высокоскоростной USB 3.0 кабель с позолоченными контактами (штекер A — штекер B) (1,5 м)
CD (драйверы и утилиты, Ø12 см)
Шестигранный ключ H 2.0
Удлинительная трубка M54M-M48F 21 мм
Удлинительная трубка M48M-M48F 16,5 мм
Переходное кольцо M48M-M42F
