Поставщик
|
Hikrobot |
|
Типы изделий
|
камеры |
|
Серия
|
CH |
|
Интерфейс
|
Camera Link |
|
Разрешение
|
11648х8740 |
|
Тип сенсора
|
CMOS |
|
Тип камеры
|
сканирующие |
|
Тип матрицы
|
монохромная |
|
Частота кадров
|
8.1 к/с |
Ключевая особенность
- Поддерживает автоматическую или ручную настройку усиления и времени экспозиции, а также ручную настройку LUT и гамма-коррекции.
- Поддерживает функцию коррекции FFC.
- Оснащает камеру вентилятором или термоэлектрическим охладителем для соответствия различным требованиям к рабочей температуре.
- Поддерживает 16-битный выход АЦП с высокой точностью сбора данных и широким динамическим диапазоном.
- Поддерживает режимы конфигурации «Базовый», «Средний», «Полный» и «80-бит» через интерфейс Camera Link.
- Совместимо с протоколом Camera Link V2.0, стандартом GenlCam и программным обеспечением для захвата кадров, соответствующим протоколу GenICam.

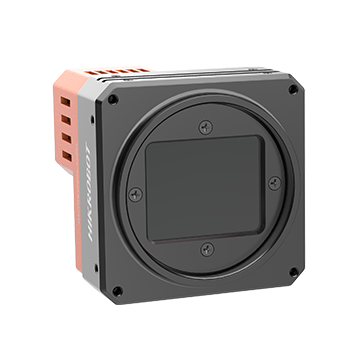

| Модель продукта | MV-CH1010-10CM-M72-TF |
| Тип | Камера 101 МП с зонным сканированием, Camera Link, IMX461, монохромная, крепление M72, с TEC |
| Тип сенсора | КМОП, рулонный затвор |
| Модель датчика | Sony® IMX461 |
| Размер пикселя | 3,76 мкм × 3,76 мкм |
| Размер сенсора | 55 мм |
| Разрешение | 11648 × 8740 |
| Макс. частота кадров | 8,1 кадра в секунду при 11648 × 8740 Моно 8 |
| Режим конфигурации | Базовый, Средний, Полный, 80-бит |
| Геометрия метчика | 2X_1Y, 4X_1Y, 8X_1Y, 10X_1Y |
| Номер крана | 2 нажатия, 4 нажатия, 8 нажатий, 10 нажатий |
| Пиксельные часы | 40 МГц, 60 МГц, 70 МГц, 85 МГц |
| Динамический диапазон | 78 дБ |
| SNR | 45 дБ |
| Усиление | от 0 дБ до 36 дБ |
| Время экспозиции | от 14 мкс до 10 сек |
| Режим экспозиции | Режим экспозиции «Выкл./Однократный/Непрерывный», поддерживает глобальный сброс |
| Тип матрицы | Монохромная |
| Формат пикселей | Режим АЦП 12-бит: Моно 8/10/12 Режим АЦП 16-бит: Моно 8/10/12/16 |
| Биннинг | Поддерживает 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Децимация | Поддерживает 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Обратное изображение | Поддерживает вывод горизонтального перевернутого изображения |
| Интерфейс данных | Camera Link с интерфейсом SDR |
| Цифровой ввод/вывод | 12-контактный разъем P10 обеспечивает питание и ввод-вывод, включая оптоизолированный вход × 1 (линия 0), оптоизолированный выход × 1 (линия 1), двунаправленный неизолированный ввод-вывод × 1 (линия 2) и RS-232 × 1. Интерфейс Camera Link обеспечивает ввод-вывод (CC1/CC2/CC3/CC4) |
| Источник питания | 24 В постоянного тока |
| Потребляемая мощность | Типичное значение 14 Вт при 24 В постоянного тока (без охлаждения) Типичное значение 48 Вт при 24 В постоянного тока (с охлаждением) |
| Крепление объектива | M72*0,75, рабочий отрезок 19,55 мм |

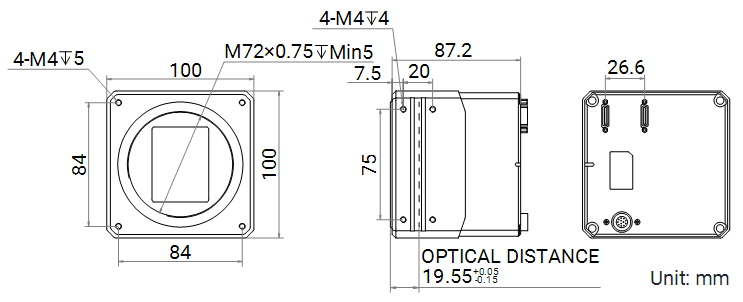

| Измерение | 100 мм × 100 мм × 87,2 мм (3,9" × 3,9" × 3,4") |
| Масса | Примерно 1,7 кг (3,7 фунта) |
| Класс защиты | IP40 (при правильной установке линз и подключении) |
| Температура | Рабочая температура: от 0 °C до 50 °C (от 32 °F до 122 °F) Температура хранения: от –30 °C до 80 °C (от –22 °F до 176 °F) |
| Влажность | Относительная влажность 20–95 % (без конденсации) |
| Клиентское программное обеспечение | MVS или программное обеспечение для захвата кадров, работающее с протоколом GenlCam |
| Операционная система | 32/64-бит Windows 7/10/11 |
| Совместимость | Camera Link V2.0, GenlCam |
| Сертификация | CE, RoHS, KC |
