Скалыватели волокон с оболочкой Ø60 - Ø600 мкм

Компактные автоматизированные скалыватели Vytran^® Thorlabs предназначены для скалывания оптических волокон с оболочкой от Ø60 мкм до Ø600 мкм с высокой степенью точности. Скалыватели оптических волокон Vytran^® Thorlabs просты в использовании и универсальны, они отлично подойдут как для производственных, так и для исследовательских целей. Скалыватель CAC400 предназначен для создания плоских сколов, перпендикулярных длине волокна, в то время как CAC400A имеет поворотный столик для создания сколов под углом до 15°.

Каждый блок работает по методу tension-and-scribe ("натяжение-разметка"), при котором сначала к волокну прикладывается осевое натяжение, а затем выполняется автоматический процесс разметки с использованием алмазного лезвия. После того, как лезвие ставит насечку на волокно, натяжение сохраняется, в результате чего разметка распространяется по периметру волокна и завершает скол. CAC400A Vytran^® Thorlabs выполняет скалывание под углом с помощью поворотной платформы для скручивания волокна перед разметкой. Результирующий скол будет перпендикулярен максимальному результирующему напряжению, создаваемому комбинированным напряжением и кручением, приложенным к волокну. С помощью этого метода получаются однородные сколы под небольшим углом с торцевой поверхности зеркального качества, идеально подходящие для сращивания, а точность угла скола составляет ± 1.0 °.

Параметры скола можно настраивать и контролировать через веб-интерфейс, доступный через любой веб-браузер. Все, что требуется, - это подключение к Интернету, кабель Ethernet и IP-адрес устройства.

В каждый скалыватель Vytran^® Thorlabs входит алмазное лезвие для разметки волокна. При использовании лезвия с соответствующими параметрами скалывания одно место на лезвии может обеспечить до 5000 сколов (в зависимости от свойств оболочки скалываемого волокна). Представленный скалыватель Vytran^® Thorlabs спроектирован таким образом, что положение лезвия можно менять примерно 10 раз перед заменой (при правильных параметрах скалывания и использовании, которые не вызывают неожиданного повреждения лезвия). Для заказа доступны сменные ножи для скалывания.

Скалывание специальных волокон

Программное обеспечение скалывателей CAC400 и CAC400A включает параметры, которые позволяют выполнять высококачественное скалывание специальных волокон, таких как микроструктурированные фотонно-кристаллические волокна и PM-волокна большого диаметра, или при выполнении углового скола MM или PM волокон.

При работе со специальными волокнами применяется напряжение, меньшее, чем требуется для «стандартного» скола. Затем лезвие делает насечки на волокне, при этом натяжение постепенно увеличивается для распространения контура насечки и создания скола.

Поскольку образовавшаяся трещина может распространяться относительно медленно с небольшой движущей силой, получается более плавный скол. Дополнительный ограничитель хода CACM и система с камерой доступны для случаев, когда требуется скол с меньшим натяжением или при скалывании волокна большого диаметра. Камера обеспечивает 200-кратное увеличение, а микрометрический ограничитель хода с плоским наконечником предотвращает изгибание волокна при низком натяжении при контакте с лезвием.

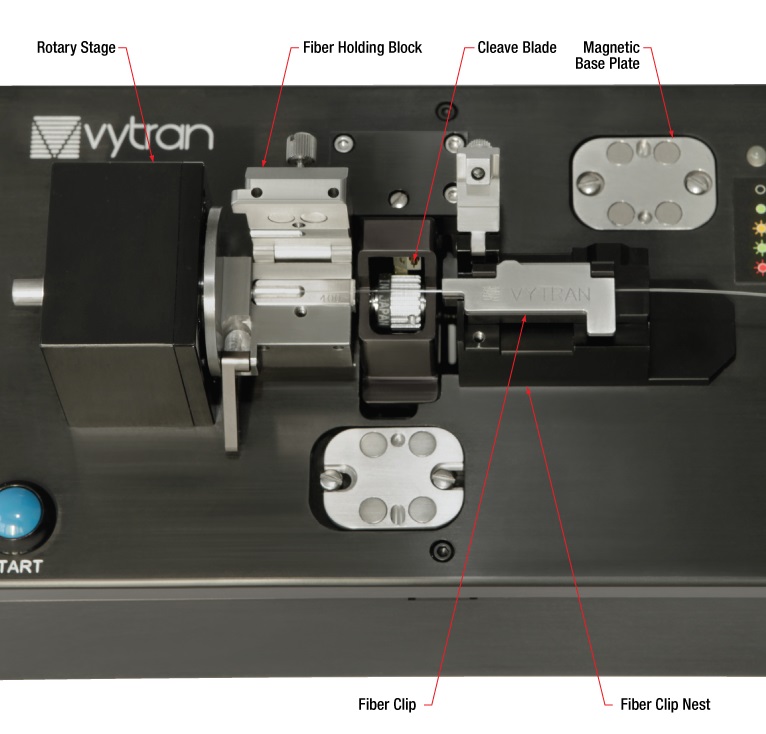

На изображении выше показано волокно внутри зажима, которое вставляется в скалыватель волокон CAC400A (для скола под углом). Зажим фиксируется гнездом держателя волокна, которое перемещается, натягивая волокно. Лишняя часть волокна фиксируется специальным блоком, который содержит верхнюю и нижнюю вставки; каждая вставка подбирается исходя из диаметра оболочки. Вращающаяся платформа добавляет заранее запрограммированное скручивание перед его натяжением, что позволяет сделать скол под углом. В комплект входят две магнитные пластины для удержания ограничителя хода микрометра CACM и узла камеры.

Технические характеристики скалывателей серии CAC400 Vytran^® Thorlabs:

Примечания:

a. Эти скалыватели калибруются с использованием стандартных грузов, подвешенных на шкиве, поэтому настройки натяжения программируются в веб-интерфейсе в граммах. Это максимальное натяжение соответствует 2.2 кг.

b. Расстояние от конца волоконного зажима до лезвия скола. Это расстояние зависит от параметра Fiber Load Position в программном обеспечении.

c. Минимальное количество волокна, которое должно находиться после скалывающего лезвия.
