Портативный скалыватель волокон большого диаметра LDC450B Vytran Thorlabs производит высококачественные плоские сколы волокон с оболочкой от Ø200 мкм до Ø800 мкм, чтобы обеспечить точную сварку волокон. Этот скалыватель оснащен алмазным лезвием, микрометрическим ограничителем хода, который обеспечивает скалывание с низким натяжением в особых волокнах, а также линейкой и блоками для фиксации волокон с возможностью смещения для выставления точки скола. Для простоты использования и универсальности как на производстве, так и в исследовательской деятельности, этот скалыватель оптоволокна оснащен аккумулятором и включает в себя контроллер VYT300C.
Левый, удерживающий волокно блок, подключен к моторизованной платформе и включает в себя датчик нагрузки, который позволяет системе изнутри контролировать напряжение, прилагаемое к волокну во время процесса раскола. Положение этого удерживающего блока может быть отрегулировано путем ввода желаемого положения с точностью до микрона в контроллер (единицы измерения в миллиметрах).
Контроллер VYT300C, входящий в комплект каждого скалывателя, позволяет точно контролировать параметры процесса скалывания. Регулируемые параметры: натяжение волокна, скорость, с которой к волокну прикладывается натяжение, скорость приближения лезвия к волокну и диаметр волокна. Контроллер поставляется с предварительно загруженными пятью файлами стандартных параметров скола.
После того, как желаемые параметры скалывания установлены и загружены в скалыватель, можно снять контроллер и запустить процесс скалывания, нажав синюю кнопку в верхней части устройства. Для производственных сред с несколькими станциями скалывания эта функция упрощает производственный процесс, позволяя легко загружать одни и те же параметры скалывания в несколько скалывателей LDC450B.
Vytran Thorlabs LDC450B идеально подходит для производства, так как имеет перезаряжаемую батарею, срок службы которой составляет 5,5 часов при подключенном контроллере и 10 часов при отключенном контроллере. На корпусе имеется несколько светодиодных индикаторов, отображающих состояние скалывателя. Три зеленых индикатора на значке батареи указывают на уровень заряда аккумулятора устройства, оранжевый светодиод рядом со значком молнии указывает на то, что аккумулятор заряжается, а ореол вокруг кнопки питания означает, что устройство включено. Светодиодный индикатор состояния изменяется в зависимости от состояния устройства; пожалуйста, смотрите руководство, чтобы узнать детали.

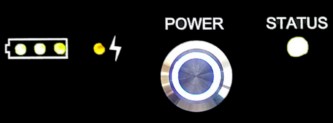

Светодиоды индикатора состояния на скалывателе Vytran Thorlabs LDC450B
В этих скалывателях используются блоки фиксации волокна, которые совместимы с другими системами обработки волокон Thorlabs: со станцией зачистки и очищения волокон FPS300, сварочным аппаратом LFS4100, станциями обработки стекловолокна GPX3000 и лазерным процессором стекла GPX4000LZ на CO2 лазере, что позволяет легко перемещать волокно между системами. Вставки для держателя волокна представлены ниже в различных размерах и продаются отдельно. Для фиксации вставок в блоках используются винты с нейлоновым наконечником, запасные 2-56 винты SS2SN013 длиной 1/8 дюйма доступны в упаковках по 10 штук.
Каждый скалыватель волокна поставляется с блоком питания и шнуром питания для конкретного места эксплуатации.
Скалыватель LDC450B не имеет внутреннего вакуумного насоса, поэтому он подходит только для волокон диаметром ≥200 мкм. Для скалывания волокон меньшего диаметра следует использовать скалыватели Vytran Thorlabs LDC401 и LDC401A с вакуумной загрузкой.
Особенности:- Плоские сколы волокон с оболочкой от Ø200 до Ø800 мкм; - Принимает SM, MM, PM и специальные волокна; - Включает стопор обратного хода микрометра для поддержки процессов скалывания с низким напряжением; - Алмазное лезвие; - Вставки держателя волокна необходимо приобретать отдельно (доступно ниже). Дополнительные аксессуары:- Сменные алмазные лезвия; - Сменные винты SS2SN013 для систем фиксации волокна. |
В комплекте:- LDC450B скалыватель; - Контроллер; - Y-образный USB-кабель; - Источник питания 12 В и шнур питания (AC); - Нейлоновая щетка, пинцет; - 0,035”, 0,050” и 3/32” шестигранные ключи. Приобретается отдельно:- Верхние пластины для фиксации оптических волокон в держателях (необходимы 2шт.) - Нижние пластины для фиксации оптических волокон в держателях (необходимы 2шт.) |

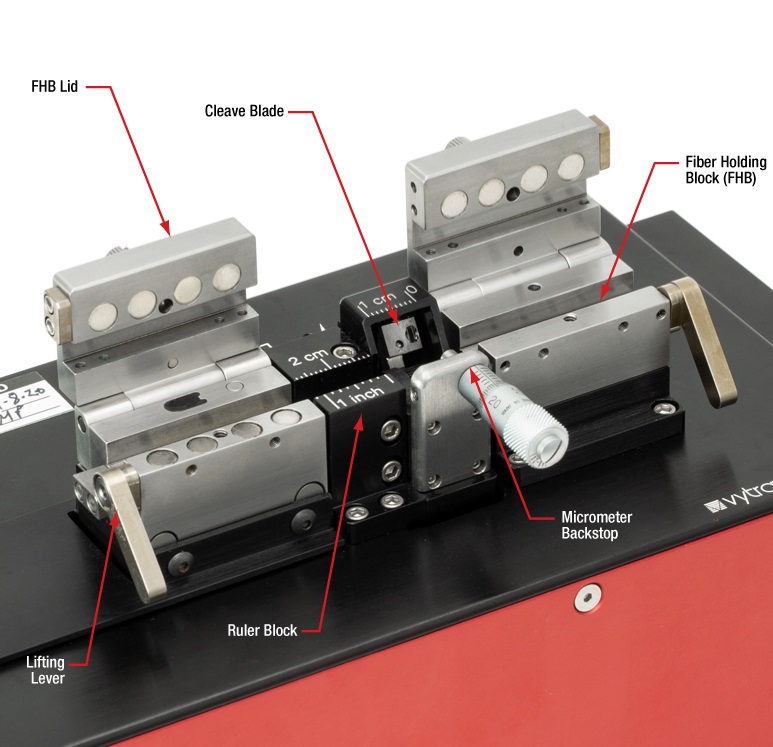

Крупный план системы скалывания LDC450B. Зажимной винт в верхней части каждого удерживающего блока может быть затянут, чтобы обеспечить дополнительное усилие для захвата волокон с внешним диаметром ≥500 мкм. Магниты в каждом удерживающем блоке обеспечивают достаточное усилие для зажима волокна меньшего диаметра.
Технические характеристики скалывателя серии LDC450B Vytran® Thorlabs:
|
Модель |
LDC450B |
|
Тип скалывания |
плоский скол |
|
Допустимые размеры волокна |
Оболочка: Ø200 мкм - Ø800 мкм Буферное покрытие: Ø250 мкм - Ø3.2 мм |
|
Допустимые типы волокон |
SM, PM, MM, специальные волокна: фотонно-кристаллическое волокно (PCF), некруглые волокна, капиллярные трубки |
|
Метод скалывания |
Tension and Scribe ("натяжение и насечка") |
|
Точность скола |
±0.5° при ≤400 мкм диаметра оболочки ±1.0° при >400 мкм диаметра оболочки |
|
Нагрузка |
Линейное натяжение, шаговый двигатель |
|
Натяжение |
63.7 Н макс, программируемое значениеa |
|
Создание насечки |
Алмазное лезвие, шаговый двигатель |
|
Мощность |
12.5 В (DC), 5 A (обеспечивается внешним источником питания) |
|
Внешний источник питания |
100 - 120 / 200 - 240 В (AC), 4.5 / 2.2 A, 47 - 63 Гц |
|
Размеры (Д x Ш x В) без фиксирующих волокно блоков |
269.9 мм x 117.7 мм x 73.8 мм |
|
Размеры (Д x Ш x В) |
269.9 мм x 117.7 мм x 113.7 мм |
|
Вес |
2.5 кг |
|
Рабочая температура |
15 до 40 °C |
|
Диапазон высот |
0 - 2000 м выше уровня моря |
|
Влажность при эксплуатации |
0 - 75% Относительная влажность (без конденсации) |
|
Температура хранения |
-20 до 60 °C |
|
Влажность хранения |
0 - 90% Относительная влажность (без конденсации) |
|
Срок службы батареи |
5,5 часов с подключенным контроллером, 10 часов с отключенным контроллером |
Примечания:
a. Эти скалыватели калибруются с использованием стандартных грузов, поэтому настройки натяжения программируются в контроллере в граммах. Максимальное натяжение соответствует 6,5 кг.
Обучающие видео
Чтобы помочь новым или опытным пользователям скалывателей Vytran Thorlabs серии LDC в работе, компания Thorlabs создала серию учебных видео-пособий, направленных на обучение основным навыкам, необходимым для работы с этой системой, включая настройку устройства, установку пластин и выполнение плоского раскола. Эти процессы продемонстрированы с использованием скалывателя LDC401, однако процедуры идентичны для скалывателей LDC401A и LDC450B.
|
Распаковка, установка, включение и выключение
|
Процесс плоского скалывания
|
|
Инструкции по установке вставок фиксации волокна
|
Инструкции по установки вставки для переноса волокна
|
|
