Поставщик
|
Gentec Electro-Optics |
|
Тип прибора
|
системы для измерения излучения |
|
Тип изделия
|
системы измерения |

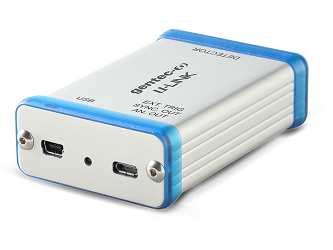

Системы для измерения мощности лазерного излучения U-LINK компании Gentec-EO – компактные устройства с USB или RS-232 интерфейсом способные измерять мощность в диапазоне от 4 пВт до 30 кВт.
Основные особенности:
1. Универсальный измерительный прибор на основе ПК совместим со всеми измерительными головками Gentec:
- Измерение мощности: термопарные датчики, фотодетекторы и пироэлектрические детекторы;
- Измерение энергии: термопарные датчики (в режиме единичного импульса), фотодетекторы и пироэлектрические детекторы;
2. Измерение энергии на уровне фемтоджоулей:
- Благодаря уникальному цифровому методу подавления шума в нижних диапазонах;
3. Внешний триггерный сигнал:
- Синхронизация U-LINK с импульсным лазером или модулятором;
4. Синхронизация нескольких каналов:
- Благодаря порту «SYNC. OUT», возможно подключить несколько устройств U-LINK вместе и создать многоканальную систему;
5. Последовательные команды:
- В обеих версиях U-LINK доступны последовательные команды, позволяющие полностью контролировать весь процесс измерения.
Параметры вывода:
1. Порт USB или RS-232:
- Подключается напрямую к ПК или ПЛК;
- Управление U-LINK возможно с помощью последовательных команд или с помощью программного обеспечения PC-Gentec-EO USB, доступного для модели U-LINK (USB); RS-232 доступен с моделью U-LINK (RS-232);
2. Аналоговый выход:
- Возможность отслеживать в реальном времени сигнал детектора с помощью внешнего оборудования, такого как самописец, вольтметр и т. д;
- Выходной сигнал - напряжение постоянного тока;
- Доступно для всех моделей U-LINK;
3. Синхронизация на выходе:
- Синхронизация полученных результатов измерений энергии между несколькими устройствами U-LINK;
- Доступно только для модели U-LINK (USB).

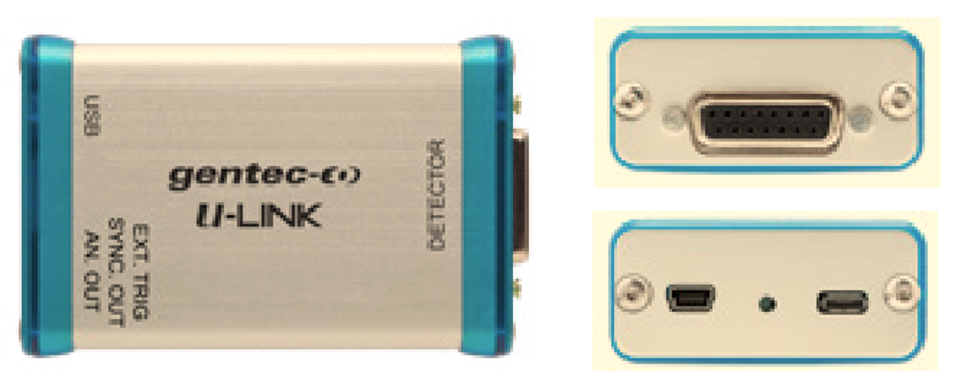

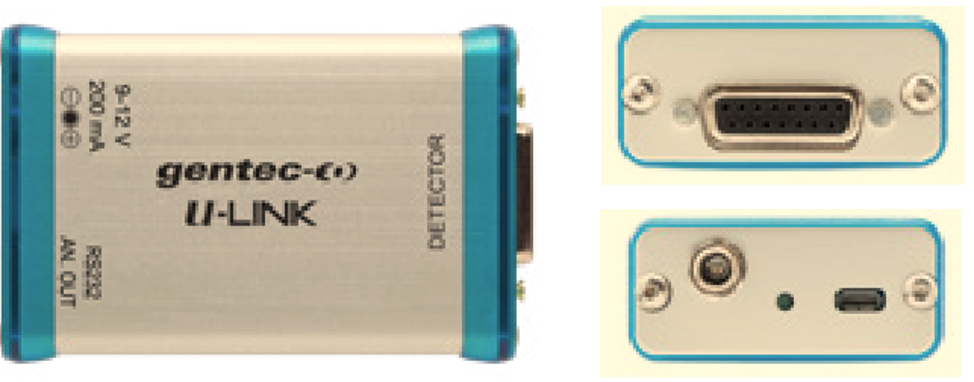

U-LINK (USB) и U-LINK (RS-232)
Спецификация систем измерения мощности и энергии U-LINK Gentec:
|
Модель |
U-LINK (USB) |
U-LINK (RS-232) |
|
Типы измерительных головок |
Термопарные датчики, фотодетекторы, пироэлектрические детекторы | |
|
Отображение данных |
Односторонний режим обмена данными/вывод на ПК | |
|
Измерение мощности | ||
|
Рабочий диапазон |
4 пВт – 30 кВт | |
|
Погрешность |
±0.5 % ±3 мкВ | |
|
Анализ данных |
Текущее, минимальное, максимальное, среднее значения, стандартное отклонение, среднеквадратичное отклонение (RMS), размах сигнала, время | |
|
Измерение энергии | ||
|
Рабочий диапазон |
2 фДж – 30 кДж | |
|
Погрешность |
1 % ± 50 мкВ (<500 Гц) 2 % ± 50 мкВ (500 Гц - 10 кГц) | |
|
Триггер ПО |
0.1 - 99.9 %, 0.1 % разрешение, по умолчанию 2 % | |
|
Частота следования импульсов |
10 кГц | |
|
Передача данных в режиме реального времени |
10 кГц (макс) |
1 кГц (макс) |
|
Статистические данные |
Текущее, минимальное, максимальное, среднее значения, стандартное отклонение, среднеквадратичное отклонение (RMS), размах сигнала, количество импульсов, частота следования и среднее значение мощности | |
|
Совместимость с измерительными головками | ||
|
Термопарные датчики |
Средняя мощность и энергия одиночного импульса | |
|
Пироэлектрические детекторы |
Энергия импульса и средняя мощность | |
|
Фотодетекторы |
Средняя мощность и энергия импульса | |
|
Общая спецификация | ||
|
Цифровое отображение |
Экран компьютера | |
|
Отображение данных |
С PC-Gentec-EO: режим реального времени, осциллограф, усреднение, статистика и стрелка цифровой настройки | |
|
Вывод данных и последовательных команд |
USB Mini-B |
RS-232 |
|
Аналоговый выход |
0 - 2 В, полноразмерный, ±1 %, регулируемый | |
|
Внешний триггер |
3.3 – 12 В |
N/A |
|
Габаритные размеры |
57х26x91 мм | |
|
Вес |
0.12 кг | |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
MON-9V |
источник питания 9 В |  |
|
MAE-USB |
USB кабель |  |
|

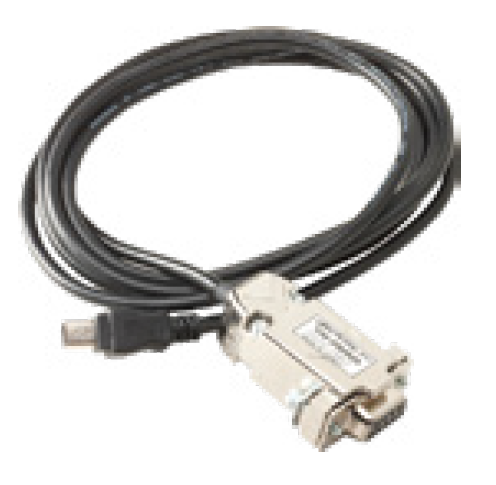

MAE-RS232 |
RS-232 кабель |  |
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 381х279х152 мм. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
 |
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 431x305x178 мм. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. | |
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 483x381x203 мм. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
