        Система измерения мощности PM100A

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Анализаторы излучения
        —Система измерения мощности PM100A

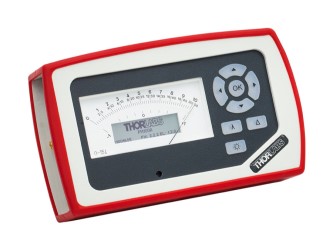

        Фото Система измерения мощности PM100A
        Производитель: Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Thorlabs
        Компания Thorlabs предлагает широкий выбор измерительных консолей для работы с детекторами мощности и энергии излучения когерентных и некогерентных источников. В ассортименте компании представлены системы с дисплеем, приборы для подключения к ПК и автономные модули, позволяющие проводить измерения без использования измерительного прибора. Они совместимы со всеми типами детекторов Thorlabs: фотодетекторами, термопарными и пироэлектрическими датчиками.

        Особенности:

        - Комбинированная консоль измерения мощности с аналоговым и цифровым отображением;

        - Предназначен для измерений когерентных и некогерентных источников излучения;

        - Измерения мощности для непрерывного и импульсного излучения;

        - Индикатор со стрелкой и с 3 шкалами;

        - Яркий графический ЖК-дисплей с различными ЖК-экранами:

        - Цифровой дисплей для показаний абсолютной мощности;

        - Экран относительных измерений для настройки мощности;

        - Экран статистики с удержанием дисплея;

        - Различные экраны настройки для конфигурации;

        - Универсальная функциональность и простота обращения:

        - Мин. / макс. функция;

        - Акустическая настройка звука с функцией максимального удержания;

        - Режим дельта-функции;

        - Интеллектуальный разъем для быстрой замены детектора;

        - Интерфейс USB 2.0;

        - Аналоговый выход;

        - Доступны услуги по обновлению и повторной калибровке;

        - Доступно программное обеспечение для ПК.

        Консоль измерения мощности PM100A является аналоговым аналогом цифрового измерителя мощности и энергии PM100D. Она предлагает максимальную производительность и надежность в компактном и портативном корпусе. PM100A идеально подходит для использования в качестве измерителя мощности непрерывного и импульсного лазера, измерителя мощности некогерентного оптического источника, измерителя мощности общего излучения, измерителя мощности в волокне и т.д. В зависимости от подключенного детектора, он может измерять оптическую мощность в диапазоне от 100 пВт до 200 Вт. Дисплей PM100A имеет регулируемые настройки яркости с возможностью полного отключения подсветки при сохранении читабельности.

        PM100A совместим с более чем 20 фотодиодами, тонкими фотодиодами, интегрирующей сферой, оптоволокном и термодетекторами, предназначенными для использования от УФ до среднего ИК диапазона. При использовании вместе с компактными оптоволоконными детекторами из серии S15xC PM100A становится компактным и портативным оптоволоконным измерителем мощности, который идеально подходит для применения в полевых условиях, а также в лаборатории. Thorlabs предлагает различные комплекты измерителей мощности, которые включают некоторые из самых популярных детекторов в комплекте с консолями PM100A и PM100D. Кроме того, он позволяет подключать неусиленные фотодиоды с заземленным анодом с фототоком до 5 мА и термоэлементы с выходным напряжением до 1 В.

        Конструкция консоли

        Компактный корпус имеет большой аналоговый дисплей со стрелкой и с тремя напечатанными шкалами, и кнопками управления на передней панели с подсветкой. Кроме того, PM100A оснащен ярким ЖК-экраном, на котором отображаются четыре различных цифровых показателя: абсолютная мощность, относительная мощность, статистика и меню конфигурации. Также возможна настройка звука.

        Выбираемая полоса пропускания 20 Гц или 100 кГц обеспечивает большую гибкость и адаптируемость к конкретным задачам измерения при использовании фотодиодных детекторов. Более высокая полоса пропускания оптимальна для обнаружения импульсов; более низкая полоса пропускания обеспечивает более низкий уровень шума и лучшую точность. Кроме того, измеритель мощности может адаптироваться к тепловой постоянной времени термодетекторов, что позволяет значительно ускорить измерения. Термодетекторы имеют индивидуальную постоянную времени, которая может сильно варьироваться от устройства к устройству. PM100A теперь может настраиваться на эту индивидуальную константу для каждого детектора и, таким образом, минимизировать время отклика системы (детектор + консоль).

        Связь

        Разъем обеспечивает быструю замену детектора с возможностью «горячей» замены. Разъемы детекторов содержат всю информацию о детекторах, включая отслеживаемые NIST кривые чувствительности, типы детекторов и номер модели.

        Данные также можно записывать через USB-соединение с ПК и программное обеспечение для контроля оптической мощности. Это программное обеспечение способно работать с восемью консолями одновременно. Функции управляющего программного обеспечения ПК выделены на вкладке «Программное обеспечение».

        В дополнение к дистанционному управлению и регистрации / записи данных, USB-соединение также может выступать в качестве системы зарядки литий-полимерной батареи. Также в комплект входит зарядное устройство переменного тока, в котором используется интеллектуальная система управления зарядкой для увеличения срока службы аккумулятора и уменьшения эффекта памяти аккумулятора.

        Технические характеристики:

        Модель

        PM100A

        Дисплей

        Тип дисплея

        Механическая аналоговая стрелка и графический ЖК-дисплей 132 x 32 пикселя

        Экраны дисплея

        Числовой, относительные измерения, настройка, статистика, механическая аналоговая стрелка

        Область наблюдения

        48.2 мм x 13.2 мм и 90.0 мм x 42.0 мм

        Частота обновления

        20 Гц

        Дисплей и клавиатура с подсветкой

        LED

        Аудио

        Динамик

        Интерфейс детектора

        Совместимые детекторы

        Все фотодиоды и термодетекторы

        Коррекция постоянной времени

        1 - 30

        АЦП

        16 бит

        Коннектор

        DB9F, левая сторона

        Детектор контроля температуры

        Терморезистор

        Температурный диапазон

        От -10 до +80 °C

        Аналоговые выходы

        Сигнал

        Усиленный входной сигнал (не исправлен)

        Диапазон напряжения

        От 0 до 2 В

        Точность

        ±3%

        Пропускная способность

        До 100 кГц, зависит от детектора и настройки

        Коннектор

        SMA, левая сторона

        Цифровые выходы

        Разъем / Интерфейс

        Mini USB, USB2.0

        Мощность

        Батарея

        Li-Pol 3.7 В, 1300 мАч

        Зарядное устройство / вход DC

        5 В / 1 А

        Размеры и крепление

        Размеры (Д x Ш x В)

        183 мм x 109 мм x 40 мм

        Вес

        <0.5 кг

        Варианты крепления

        Подставка; резьба для стержня 1/4"-20

        Рабочая температура

        От 0 до +40 °C

        Температура хранения

        От -40 до +70 °C

        Для доступа к файлам требуется Авторизация
        Руководство к PM100A
        1.5 MБ

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Похожие товары
        С этим товаром покупают
        Поставщик
        Thorlabs
        Фото EC1515MB - Плита для монтажа электроники внутри корпуса EC1515A, 130 мм x 80 мм x 1.5 мм, Thorlabs
        EC1515MB - Плита для монтажа электроники внутри корпуса EC1515A, 130 мм x 80 мм x 1.5 мм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото EC5PS - Источник питания для нестандартных электроприборов, 100 Вт, +5 В / ±15 В, Thorlabs
        EC5PS - Источник питания для нестандартных электроприборов, 100 Вт, +5 В / ±15 В, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото EEBT3311 - Корпус для нестандартных электроприборов, торцы корпуса без разъемов, съемная боковая панель, 1.00" x 2.25" x 3.49", Thorlabs
        EEBT3311 - Корпус для нестандартных электроприборов, торцы корпуса без разъемов, съемная боковая панель, 1.00" x 2.25" x 3.49", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото EEBFPA1 - Торцевая пластина с розеткой для FC/APC разъема, для корпуса электроприборов, 1.00" x 2.25", Thorlabs
        EEBFPA1 - Торцевая пластина с розеткой для FC/APC разъема, для корпуса электроприборов, 1.00" x 2.25", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото EC1515AR - Защитный корпус красного цвета для электрооборудования, 150 мм x 150 мм x 71 мм, Thorlabs
        EC1515AR - Защитный корпус красного цвета для электрооборудования, 150 мм x 150 мм x 71 мм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото TMF - Адаптер для сверхвысокочастотного кабеля (2.4 мм штекерный разъем - 2.4 мм гнездовой разъем), Thorlabs
        TMF - Адаптер для сверхвысокочастотного кабеля (2.4 мм штекерный разъем - 2.4 мм гнездовой разъем), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото TFKF - Адаптер для сверхвысокочастотного кабеля (2.4 мм гнездовой разъем - 2.92 мм гнездовой разъем), Thorlabs
        TFKF - Адаптер для сверхвысокочастотного кабеля (2.4 мм гнездовой разъем - 2.92 мм гнездовой разъем), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото S038S-P5 - Соединительный разъем для лазерных диодов, диаметр лазера: Ø3.8 мм, 3 штырька, 5 шт., Thorlabs
        S038S-P5 - Соединительный разъем для лазерных диодов, диаметр лазера: Ø3.8 мм, 3 штырька, 5 шт., Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото WR1 - Устройство для вскрытия корпусов лазерных диодов, светодиодов, фотодиодов, Thorlabs
        WR1 - Устройство для вскрытия корпусов лазерных диодов, светодиодов, фотодиодов, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
