Поставщик
|
Vertilon |
|
Тип прибора
|
предусилители |
|
Применение оборудования
|
для кремниевых фотоумножителей |

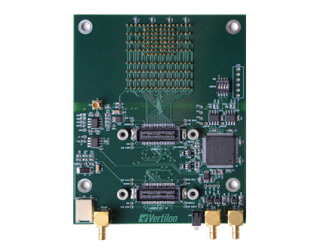

Интерфейсная плата SIB416 позволяет подключить матрицы кремниевых фотоумножителей формата 4х4 от компании Hamamatsu модели S11064 к многоканальным системам сбора данных серии PhotoniQ от компании Vertilon. MPPC матрица крепится к нижней части печатной платы, таким образом, что выходной сигнал с катода напрямую передается на разъемы интерфейсной платы. Каждый разъем соединен микро-коаксиальными кабелями с системой сбора данных PhotoniQ. Напряжение смещения для MPCC матрицы обеспечивается встроенным в конфигурацию SIB платы источником высокого напряжения. Источник оснащен специальным выходом, который соединен с входом чувствительного к току предусилителя SIB416. В ответ на токовый сигнал, поступающий на вход, предусилитель генерирует сигнал напряжения, который подается на дискриминатор с регулируемым пороговым сигналом. Дискриминатор генерирует сигнал триггера, если энергия, детектируемая S11064, превышает заданный порог энергии. Выход триггера как правило соединен с триггерным входом системы сбора данных PhotoniQ, где генерируемый сигнал запускает процесс регистрации энергетических сигналов с матрицы SiPM, подключенной к DAQ-системе.
Особенности:
- Оптимизирована для детектора Hamamatsu S11064 (MPPC матрица формата 4х4);
- Поддерживает использование до 4-х детекторов S11064 с общим количеством 64 каналов;
- Встроенный дискриминатор для синхронизации и управления триггером;
- Регулируемый коэффициент усиления и уровень порогового сигнала;
- Источник высокого напряжения для смещения детектора;
- Совместима с большинством моделей DAQ-систем PhotoniQ;
- Упрощенная система управления с помощью GUI системы сбора данных PhotoniQ.
