Описание

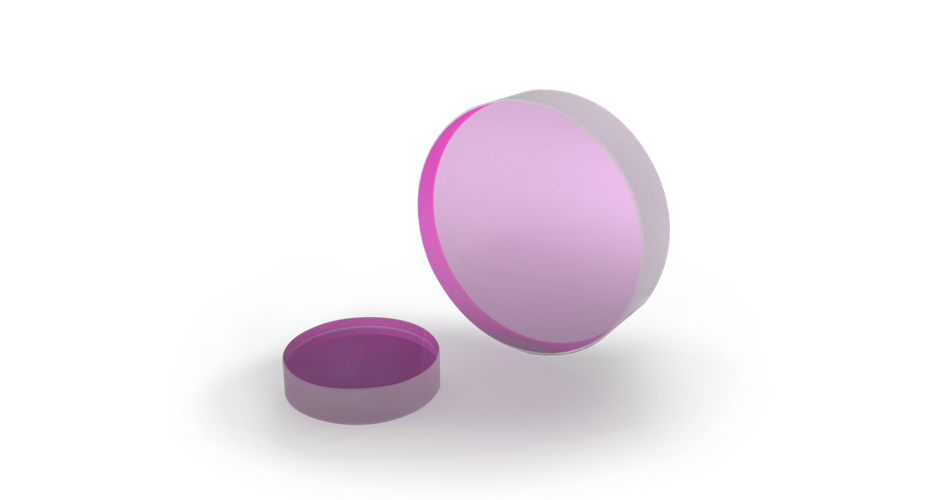

OG-6328 — широкополосное зеркало с рабочим диапазоном 750-1100 нм, отражением >99% (s+p)/2 и рабочим углом падения 45°. Такие зеркала применяются в пространственных оптических конфигурациях, где луч требуется эффективно отклонить под угловой геометрией без значимого ухудшения энергетики в заданном спектральном диапазоне. Исполнение на 45 градусов особенно полезно в распространенных схемах поворота пучка, построения компактных узлов и организации многокомпонентных оптических трактов.
Модель OG-6328 подходит для лазерных модулей, исследовательских стендов, спектральных систем, инженерных макетов и прикладной фотоники, где диапазон 750-1100 нм должен быть согласован с длинами волн источника. Параметр >99% (s+p)/2 помогает оценить эффективность работы для выбранной геометрии. Такое решение востребовано в НИОКР и прикладной оптомеханике, где широкополосные зеркала на 45 градусов используются как стандартные элементы пространственного построения оптической системы.
Характеристики
- Тип изделия: широкополосное зеркало для работы под 45 градусов
- Рабочий диапазон: 750-1100 нм
- Отражение: >99% (s+p)/2
- Угол падения: 45°
- Назначение: эффективное угловое отклонение пучка в широком диапазоне
- Подходит для компактных пространственных оптических узлов
- Полезно для лазерных, спектральных и измерительных систем
- Используется в НИОКР и прикладной фотонике
Отрасли применения
- Отклонение пучка под 45 градусов
- Лазерные и спектральные системы
- НИОКР и инженерные стенды
- Компактные пространственные конфигурации
- Широкополосная отражающая оптика
- Оптомеханические сборки
Описание
Широкополосные лазерные зеркала Optogama обеспечивают высокий средний коэффициент отражения в широком спектральном диапазоне при определенном угле падения и поляризации для угла падения отличного от нормального. Эти свойства обеспечиваются за счет оптических интерференционных явлений отражения от множества диэлектрических тонкопленочных слоев, которые аккуратно наносятся на оптическую подложку.
|
Особенности: - Подложка из плавленого кварца (UVFS); - Стандартные размеры подложки: ⌀25.4x5 мм; - Высокий коэффициент отражения (>99%) в широком спектральном диапазоне; - Угол падения: 0° или 45°; - Изготовление элементов на заказ. |
Применения:- Зеркала с высоким коэффициентом отражения для перестраиваемых и широкополосных лазерных источников; - Управление лазерным пучком. |
График зависимости коэффициента отражения от длины волны
Стандартная спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
UVFS - плавленый кварц |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0/-0.15 мм |
|
Допуск на толщину |
±0.25 мм |
|
Отклонение от параллельности |
<30 угловых секунд |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8 при 632.8 нм |
|
Порог повреждения |
1 Дж/см2@1064 нм, 10 нс (для зеркал 750-1100 нм) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление зеркал с другими характеристиками по спецификации пользователя. По вопросам изготовления зеркал Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
