Описание

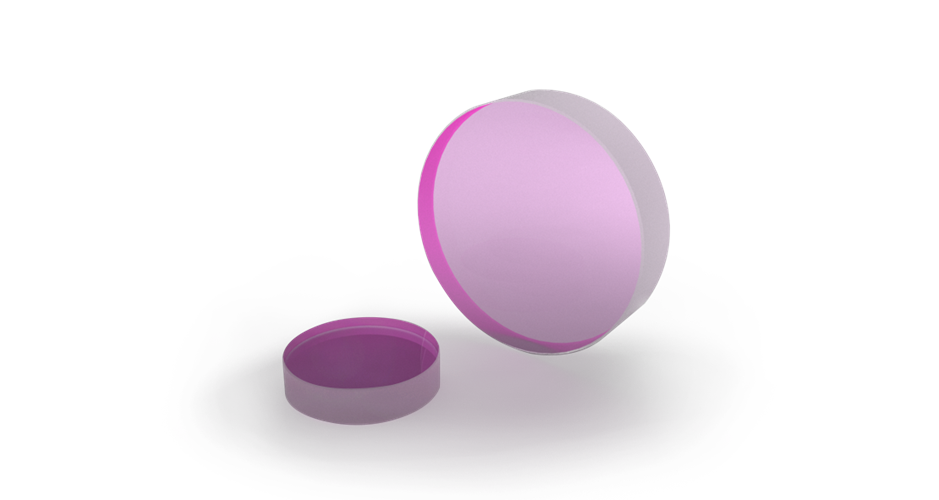

OG-6289 — широкополосное зеркало с рабочим диапазоном 350-400 нм, отражением >99% и расчетным углом падения 0°. Такие зеркала используются в лазерных и измерительных системах, где необходимо обеспечить высокоэффективное отражение в широком спектральном диапазоне при осевой или почти осевой геометрии работы. Исполнение на 0° особенно полезно в прямолинейных участках тракта, где важны минимальные потери и простая интеграция в компактную оптомеханику.
Модель OG-6289 подходит для перенаправления пучка, построения резонаторных и транспортных оптических узлов, исследовательских стендов и инженерных фотонных систем, где диапазон 350-400 нм согласуется с рабочими длинами волн. Уровень отражения >99% помогает поддерживать энергетическую эффективность системы. Такое решение востребовано в НИОКР и прикладной фотонике, где широкополосное зеркало служит базовым отражающим элементом для устойчивых и воспроизводимых конфигураций.
Характеристики
- Тип изделия: широкополосное зеркало
- Рабочий диапазон: 350-400 нм
- Отражение: >99%
- Угол падения: 0°
- Назначение: высокоэффективное отражение в широком диапазоне длин волн
- Подходит для прямолинейных лазерных и измерительных трактов
- Полезно для резонаторов, транспортных узлов и стендов
- Используется в НИОКР и прикладной фотонике
Отрасли применения
- Перенаправление лазерного пучка
- Широкополосные оптические тракты
- НИОКР и инженерные стенды
- Лазерные и измерительные системы
- Резонаторы и транспортные узлы
- Базовая отражающая оптика
Описание
Широкополосные лазерные зеркала Optogama обеспечивают высокий средний коэффициент отражения в широком спектральном диапазоне при определенном угле падения и поляризации для угла падения отличного от нормального. Эти свойства обеспечиваются за счет оптических интерференционных явлений отражения от множества диэлектрических тонкопленочных слоев, которые аккуратно наносятся на оптическую подложку.
|
Особенности: - Подложка из плавленого кварца (UVFS); - Стандартные размеры подложки: ⌀25.4x5 мм; - Высокий коэффициент отражения (>99%) в широком спектральном диапазоне; - Угол падения: 0° или 45°; - Изготовление элементов на заказ. |
Применения:- Зеркала с высоким коэффициентом отражения для перестраиваемых и широкополосных лазерных источников; - Управление лазерным пучком. |
График зависимости коэффициента отражения от длины волны
Стандартная спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
UVFS - плавленый кварц |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0/-0.15 мм |
|
Допуск на толщину |
±0.25 мм |
|
Отклонение от параллельности |
<30 угловых секунд |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8 при 632.8 нм |
|
Порог повреждения |
1 Дж/см2@1064 нм, 10 нс (для зеркал 750-1100 нм) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление зеркал с другими характеристиками по спецификации пользователя. По вопросам изготовления зеркал Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
