Описание

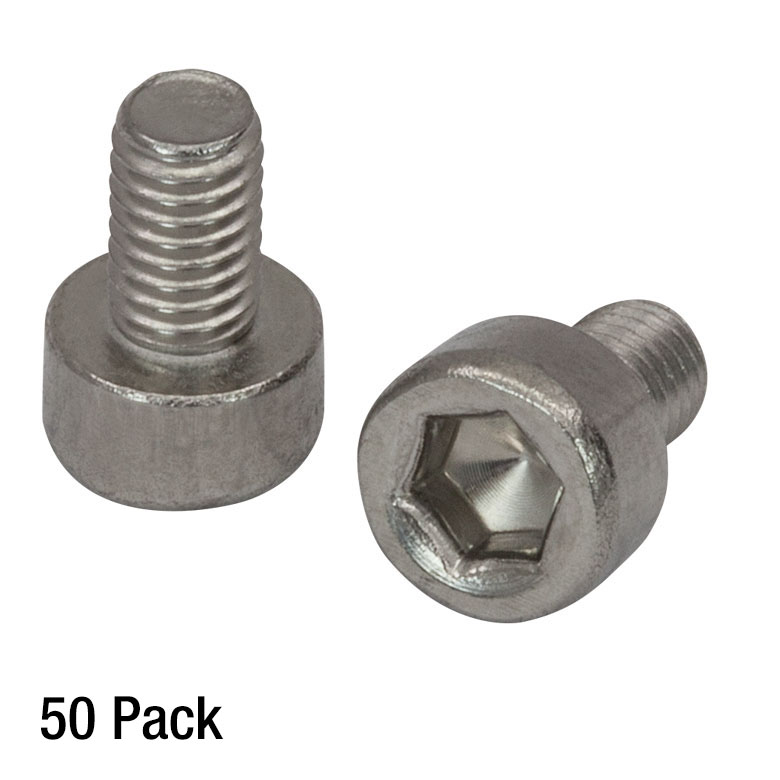

Крепёжный винт SH3M5 предназначен для соединения элементов оптомеханической сборки с резьбой M3 x 0.5. Длина 5 мм определяет допустимую глубину зацепления с основанием и должна подбираться с учётом толщины закрепляемой детали, шайбы и свободной глубины глухого отверстия. Партия содержит 50 штук.
Материал винта — сталь. Для обычных оптических столов и креплений выбор материала влияет на коррозионную стойкость и поведение резьбового соединения при частых перенастройках. Требования к вакуумной совместимости или высокой температуре следует подтверждать отдельно.
Геометрия головки предусматривает затяжку ключом и позволяет повторно разбирать крепление при обслуживании. При установке необходимо правильно подобрать размер инструмента, полностью посадить его в гнездо и не прикладывать усилие, способное сорвать профиль головки.
Резьба M3 x 0.5 должна точно соответствовать ответному отверстию. Метрический шаг нельзя смешивать с дюймовой резьбой близкого наружного диаметра: такое соединение может повредить оба элемента.
Длину крепежа нужно проверять именно для текущей сборки. Чрезмерно длинный винт упрётся в дно глухого отверстия и создаст ложное ощущение затяжки; слишком короткий оставит мало рабочих витков, и соединение может ослабнуть при вибрации.
При многократной сборке оптических стендов полезно группировать винты по резьбе и длине, чтобы случайно не заменить нужный крепёж близким по размеру. Перед установкой проверяют отсутствие повреждений на первых витках и загрязнений в гнезде; повторное использование допустимо при сохранении исправной геометрии.
Винт SH3M5 применяют для механической фиксации, а не для прецизионной микрометрической регулировки. Качество ориентации оптического компонента задают его опорные поверхности, штифты и регулировочные узлы; винтовое соединение удерживает выбранное положение после юстировки.
Характеристики
- Резьба: M3 x 0.5
- Номинальная длина: 5 мм
- Материал: сталь
- Количество в упаковке: 50 шт.
- Тип головки: под ключ, с внутренним приводом
- Вакуумное исполнение: не заявлено
Отрасли применения
- Крепление стоек и оптических плит с резьбой M3 x 0.5
- Монтаж корпусов и кронштейнов измерительной аппаратуры
- Обслуживание разборных лабораторных оптомеханических стендов
- Серийная сборка оптических приборов и опытных механических узлов
