Описание

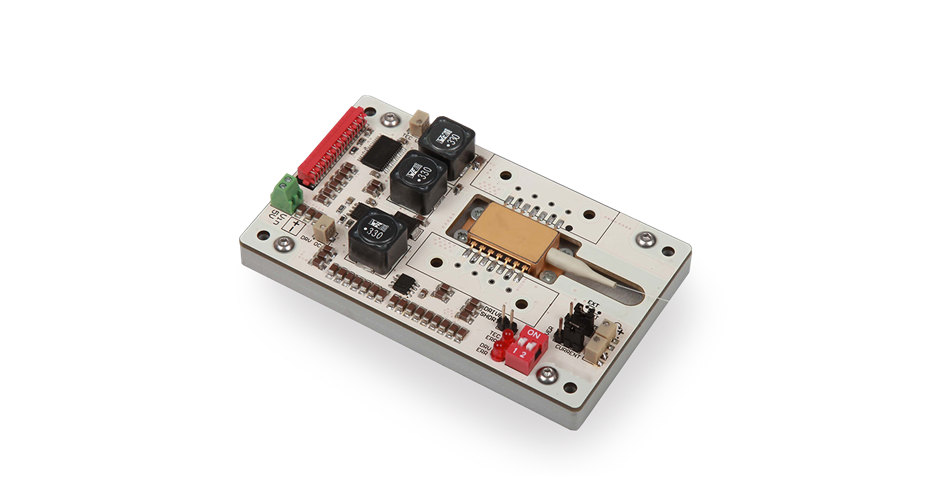

SF8-14 — драйвер с TEC для лазерных диодов Butterfly 14 pin от Optogama, предназначенный для питания лазерного диода и точной температурной стабилизации в одном устройстве. Модель объединяет источник тока, контроллер термоэлектрического элемента и монтажную платформу для установки диода, благодаря чему заметно упрощает сборку лазерного модуля и снижает количество внешних компонентов в системе. Такой формат особенно удобен для лабораторных стендов, OEM-разработки и исследовательских установок, где важны компактность, предсказуемость работы и быстрая интеграция.
Драйвер рассчитан на лазерные диоды в корпусе Butterfly 14 pin и ориентирован на приложения, где необходимы стабильный ток, малый уровень пульсаций и точное поддержание температуры кристалла. В конструкции используется низкопульсационный источник тока, встроенный TEC-контроллер с интегрированным PID-регулированием и набор защитных функций, повышающих надежность лазерного узла при эксплуатации. SF8-14 особенно полезен для накачки лазеров, спектроскопии, исследовательских фотонных систем и лабораторных испытаний, где качество управления лазерным диодом напрямую влияет на стабильность мощности, длины волны и воспроизводимость измерений.
Характеристики
- Тип изделия: драйвер лазерного диода с TEC.
- Совместимый корпус лазерного диода: Butterfly 14 pin.
- Совместимость: Type 1 Butterfly 14-pin Laser Diode.
- Диапазон выходного тока лазерного диода: 250 мА; 750 мА; 1500 мА.
- Выходное напряжение лазерного диода: 0.5 - 3 В.
- Стабильность тока: 0.1 процента.
- Низкий ток пульсаций лазерного канала: не более 10 - 15 мкА.
- Выход TEC: до ±4 А.
- Выходное напряжение TEC: до ±4 В.
- Пульсации тока TEC: 2 - 4 мА.
- Работа с температурным датчиком: NTC 10 кОм.
- Диапазон изменения температуры: примерно от +15 до +40 °C.
- Входное питание: 4.8 - 5.2 В.
- Габариты корпуса: 61 x 101.6 мм.
- Управление: потенциометры на плате, внешний аналоговый вход, цифровое управление по RS-232, UART и USB.
- Защитные функции: плавный старт, регулируемое ограничение тока, защита от обратного тока, crowbar-защита, контроль ошибок TEC.
Отрасли применения
- Накачка лазерных систем.
- Лазерная спектроскопия.
- Лабораторные испытательные стенды.
- OEM-интеграция лазерных модулей.
- Научные фотонные установки с температурной стабилизацией длины волны.
- Системы, где требуется стабильное и низкошумное управление лазерным диодом в корпусе Butterfly.
