Описание

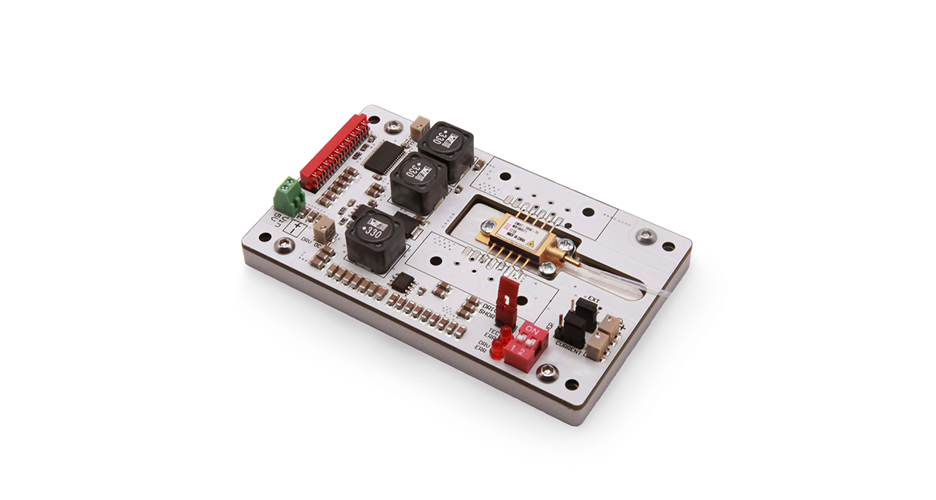

SF8-10 — драйвер с TEC для лазерных диодов в корпусе Butterfly 10 pin от Optogama, предназначенный для питания и температурной стабилизации лазерного диода в одном компактном узле. Устройство объединяет источник тока, контроллер температуры и посадочное место для установки диода, что делает его удобным для лабораторных стендов, исследовательских модулей и OEM-систем, где требуется сократить количество отдельных компонентов в тракте. Такая архитектура упрощает запуск системы, повышает аккуратность сборки и позволяет быстрее переходить от подбора узлов к практической эксплуатации.
Модель рассчитана на работу с лазерными диодами в корпусе Butterfly 10 pin и ориентирована на приложения, где критичны стабильность тока, низкий уровень шумов и точное поддержание температуры. Встроенный PID-контроллер не требует дополнительной настройки, а функции плавного старта, ограничения тока, ограничения температуры, защиты от обратного тока, ESD и переходных процессов повышают безопасность лазерного диода в процессе эксплуатации. Благодаря сочетанию высокой стабильности по току, встроенного TEC-канала и прямой интеграции диода на плату, SF8-10 особенно полезен в задачах накачки лазеров, лазерной спектроскопии и в лабораторных испытательных установках, где важно получить воспроизводимую работу источника излучения без сложной внешней инфраструктуры.
Характеристики
- Тип изделия: драйвер лазерного диода с TEC.
- Совместимый корпус лазерного диода: Butterfly 10 pin.
- Диапазон выходного тока лазерного диода: 250 мА; 750 мА; 1500 мА.
- Выходное напряжение лазерного диода: 0.5 - 3 В.
- Стабильность тока: менее 0.1 процента.
- Точность установки тока: 1 процент.
- Шум выходного тока: 10 - 15 мкА.
- Мощность выхода TEC: ±4 А.
- Выходное напряжение TEC: ±4 В.
- Пульсации тока TEC: 2 - 4 мА.
- Диапазон контроля температуры: от +17 до +40 °C.
- Входное питание: 5 В.
- Габариты: 101.6 x 61 x 30 мм.
- Режим работы: CW или QCW.
- Защита лазерного диода: ограничение тока, ограничение температуры, защита от обратного тока, ESD и переходных процессов, плавный старт.
- Управление: подстроечные элементы для тока драйвера и мощности TEC, аналоговое управление напряжением.
Отрасли применения
- Накачка лазерных систем.
- Лазерная спектроскопия.
- Лабораторные испытательные стенды.
- OEM-интеграция лазерных модулей.
- Научные и исследовательские установки с термостабилизированным лазерным источником.
- Фотонные системы, где требуется низкошумное управление диодом и точная температурная стабилизация.
