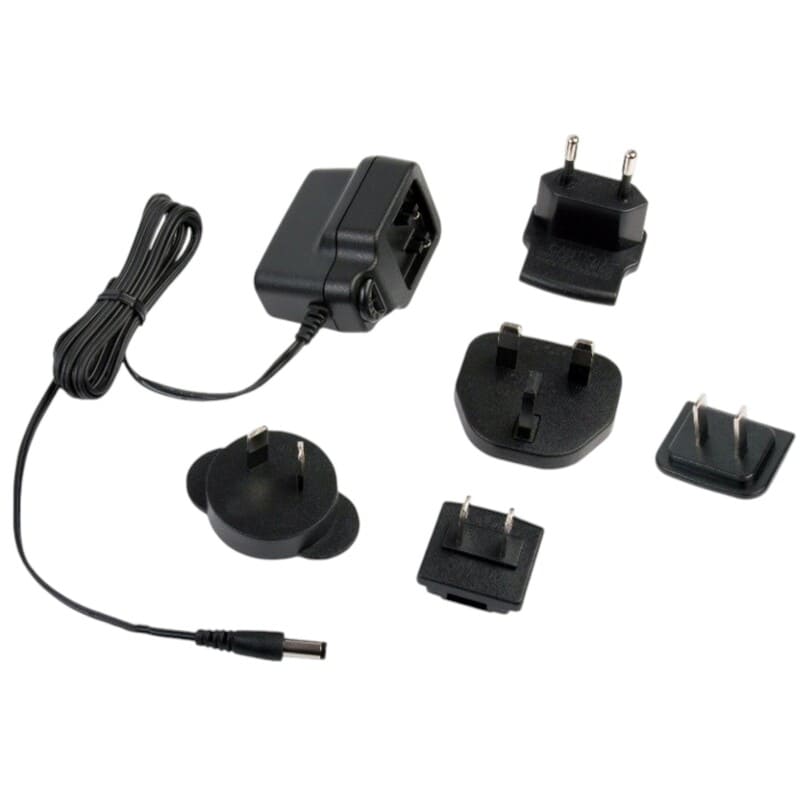

CR-24V – компактный сетевой блок питания, предназначенный для подключения оценочных плат зарядочувствительных и формирующих усилителей. Устройство обеспечивает плату постоянным напряжением 24 В и позволяет организовать питание измерительного тракта без отдельного двухполярного лабораторного источника.
Модель применяется совместно с оценочными платами серий CR-150 и CR-160. Такое решение удобно при сборке и проверке детекторной электроники, проведении лабораторных экспериментов и создании прототипов измерительных систем.
Преимущества:
- Выходное напряжение 24 В постоянного тока;
- Настенное исполнение сетевого адаптера;
- Позволяет питать одну плату без отдельного двухполярного источника;
- Подходит для лабораторных и экспериментальных установок;
- Готов к подключению к совместимой оценочной плате.
Совместимость
Блок питания может применяться со следующими оценочными платами:
- CR-150-R5 и CR-150-R6 – платы для зарядочувствительных предусилителей CR-110;
- CR-160-R8, CR-160-R9 и CR-160-R9.1 – платы для формирующих усилителей CR-200 и восстановителя базовой линии CR-210.
Совместимость конкретной ревизии платы и тип разъёма рекомендуется уточнить перед заказом.
Подключение
Источник питания должен иметь плавающий выход относительно земли измерительной системы. Не следует подключать к входу 24 В заземлённый лабораторный источник: это может привести к перегрузке внутренней схемы разделения питания и повреждению оценочной платы.
Один блок CR-24V предназначен для питания одной платы. Для нескольких плат следует использовать отдельный адаптер для каждой либо подавать на платы общее двухполярное напряжение от ±8 до ±13 В через предназначенные для этого контакты.
Технические характеристики:
|
Характеристики |
Значение |
|
Модель |
CR-24V
|
|
Артикул для заказа |
HY300 |
|
Тип устройства |
Сетевой блок питания |
|
Выходное напряжение |
24 В постоянного тока |
|
Исполнение |
Настенный сетевой адаптер |
|
Совместимые серии плат |
CR-150 и CR-160 |
|
Количество одновременно подключаемых плат |
1 |
