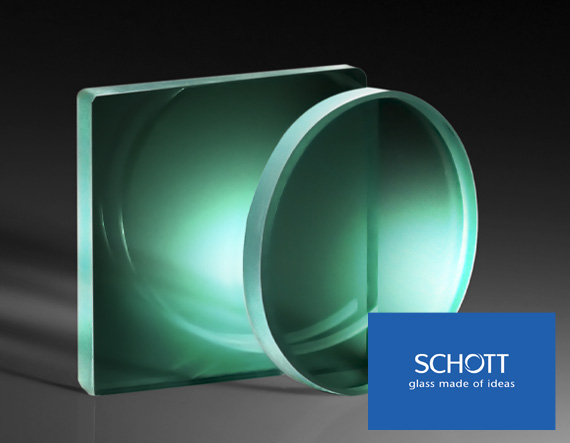

Теплопоглощающее стекло SCHOTT KG-5, размер: 50 x 50 мм

Описание

Стекло KG5 предназначено для уменьшения инфракрасной составляющей в мощном световом потоке при сохранении существенной части видимого излучения. Квадратный формат 50 × 50 мм удобен для осветителей, проекторов и лабораторных источников, где фильтр ставят перед более чувствительной оптикой, образцом или детектором.

В отличие от интерференционного отражающего фильтра KG5 поглощает значительную долю нежелательной энергии внутри объема, поэтому элемент нагревается. Конструкция держателя должна обеспечивать вентиляцию, компенсацию теплового расширения и отсутствие точечного зажима по краю. Спектральное пропускание существенно зависит от толщины стекла; перед расчетом фотометрического баланса следует использовать актуальную кривую именно для поставляемой пластины. Резкий локальный нагрев способен вызвать термический стресс.

Характеристики

• материал — цветное теплопоглощающее стекло SCHOTT KG5
• габариты — 50 × 50 мм
• тип — коротковолновый пропускающий тепловой фильтр
• назначение — ослабление ближнего ИК и тепловой нагрузки
• формат — квадратная пластина
• видимый диапазон — полезное пропускание зависит от толщины

Особенности выбора и интеграции

Фильтр выбирают не только по номинальному материалу, но и по толщине, углу падения и спектру источника. Для интенсивного потока следует оценить поглощенную мощность, температурный градиент и безопасность соседних компонентов.

Для позиции 49-096 перед окончательным проектированием рекомендуется сопоставить габаритный чертеж, спектральную кривую или интерфейсные размеры с актуальной редакцией документации производителя. Для конфигурации 49-096: это особенно важно при замене ранее установленного компонента, поскольку одинаковый номинальный диаметр не гарантирует совпадение толщины, положения главных плоскостей, рабочей апертуры или резьбового упора.

Отрасли применения

• галогенные и ксеноновые осветители
• проекционная техника и оптические стенды
• защита камер и фотоприемников от ИК-нагрузки
• микроскопия с интенсивной ламповой подсветкой

Теплопоглощающее стекло SCHOTT KG5, 50 × 50 мм применяется в исследовательских, промышленных и учебных комплексах, где его указанные параметры согласованы с источником, приемником и механикой. Для конфигурации 49-096: при работе с лазерным излучением необходимо использовать защитные меры, соответствующие длине волны и классу конкретной установки.

Описание семейства продуктов

• Поглощает инфракрасное излучение.
• Также полезен в качестве фильтра коротких проходов.

Теплопоглощающее стекло используется для уменьшения количества тепла, передаваемого через оптическую систему. Стеклянные фильтры SCHOTT KG эффективно поглощают длины волн за пределами видимого спектра. В отличие от горячих зеркал, которые отражают инфракрасные волны, стекла с фильтром KG поглощают инфракрасное излучение, а затем рассеивают тепло в воздухе вокруг стекла. Стеклянные фильтры SCHOTT KG также можно использовать в качестве короткопроходного фильтра для пропускания видимого и блокирования ИК-излучения. Мы рекомендуем использовать охлаждающий вентилятор с любым из наших продуктов, поглощающих тепло, чтобы уменьшить стресс, связанный с чрезмерным нагревом.
