Поставщик
|
Edmund Optics |
|
Артикул
|
12-312 |
|
Покрытие
|
Uncoated |
|
Размер
|
12.7x127 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Ширина (мм)
|
127.00 |
|
Длина (мм)
|
12.70 |
|
Диапазон длин волн (нм)
|
200 - 3200 |
|
Тип
|
Защитное окно |
|
Качество поверхности
|
80-50 |
|
Подложка
|
AS87ECO |
|
Коэффициент Пуассона
|
0.216 |
|
Индекс преломления nd
|
1.504 |
|
Плотность (г / см3)
|
2.46 |
|
Модуль Юнга (ГПа)
|
73.3 |
|
Твердость по Кнупу (ГПа)
|
500 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
8.7 |
|
Покрытие
|
Uncoated |
|
Толщина (мм)
|
0.10 ±0.01 |
|
Размеры (мм)
|
12.7 x 127 ±0.127 |
|
Чистая апертура (%)
|
90 |
|
Число Аббе (vd)
|
59.5 |
Описание

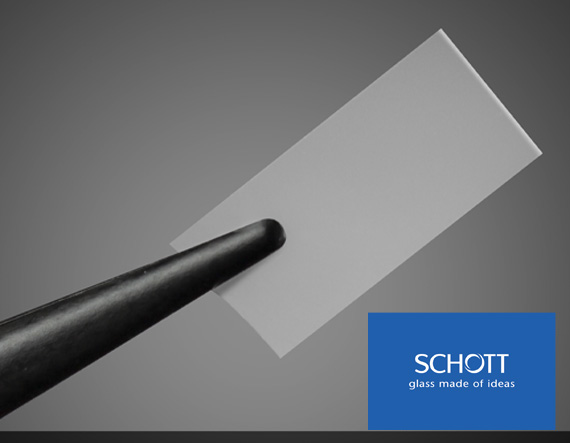

Ультратонкое оптическое окно 12-312 компании Edmund Optics изготовлено из специального боросиликатного стекла Schott AS87ECO толщиной всего 0,1 мм и имеет вытянутый прямоугольный размер 12,7 × 127 мм. Минимальная толщина подложки делает окно практически не вносящим оптическую задержку и аберрации в проходящий пучок, а также существенно снижающим паразитное двойное изображение (ghost) от передней и задней поверхностей.
Вытянутая геометрия (соотношение сторон около 1:10) отличает это окно от квадратного аналога 12-298 меньшего размера и удобна для встраивания в узкие протяжённые апертуры — например, смотровые щели линейных сканирующих систем или защитные окна протяжённых линейных детекторных сборок.
Материал Schott AS87ECO относится к категории безопасных для здоровья и окружающей среды составов стекла («eco»), что важно для медицинских, биологических и потребительских применений, предъявляющих повышенные требования к составу материалов, контактирующих с оптическим трактом устройства.
Характеристики
- Артикул: 12-312; производитель: Edmund Optics
- Тип: ультратонкое плоскопараллельное окно
- Размер: 12,7 × 127 мм
- Толщина: 0,1 мм
- Материал: боросиликатное стекло Schott AS87ECO (экологически безопасный состав)
- Минимальное влияние на волновой фронт вследствие малой толщины
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Защитные окна протяжённых линейных сенсорных сборок
- Медицинское и биологическое приборостроение
Описание семейства продуктов
- Высокий уровень гибкости
- Сверхтонкая толщина для низкопрофильных конструкций
- Отличная передача от 250 нм до >3 мкм
Ультратонкие окна SCHOTT AS87ECO имеют чрезвычайно тонкую и гибкую конструкцию для приложений, требующих прочного и низкого профиля. Эти окна обладают отличными механическими свойствами, в том числе высокой прочностью на изгиб и ударом, что сводит к минимуму возможность повреждения при нормальных условиях эксплуатации. Они также обеспечивают превосходную передачу от УФ до ИК, что позволяет интегрировать их в самые разные приложения, от биомедицинских до ИК-визуализации. Ультратонкие окна SCHOTT AS87ECO изготавливаются методом вытяжки, который практически исключает поверхностные дефекты и придает стеклянным поверхностям крайне низкую шероховатость. Распространенные области применения включают их использование в качестве защитного стекла для дисплеев, датчиков отпечатков пальцев и сенсорных панелей, где их высокая устойчивость к царапинам предотвращает повреждение поверхности.
