Описание

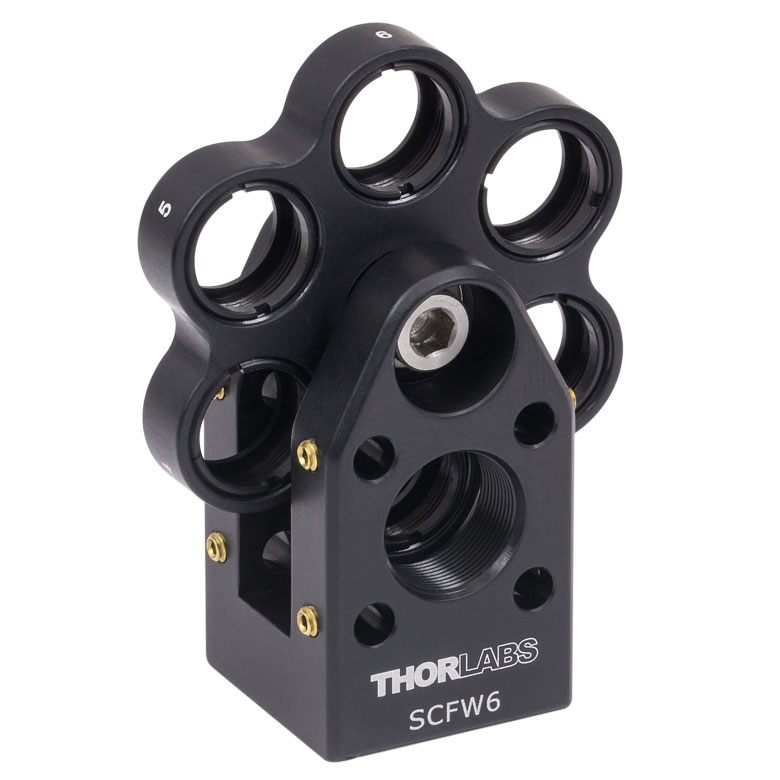

Колесо SCFW6 предназначено для последовательного ввода шести фильтров диаметром 1/2 дюйма в один и тот же оптический пучок. Диск с шестью посадочными местами перемещает выбранный фильтр на оптическую ось, позволяя менять спектральное ослабление, окраску или пропускание без разборки каркасной системы.
Устройство устанавливается в 16-миллиметровый каркас, где положение оптической оси определяется направляющими стержнями. При подборе фильтров нужно отдельно учитывать размер стекла и размеры его оправы: номинал 1/2 дюйма описывает тип оптического посадочного места, а не гарантирует совместимость фильтра с произвольным толстым корпусом.
Шесть рабочих позиций удобны для серий опытов при одинаковой геометрии установки: можно последовательно сравнивать изображения на камере, измерять спектральную чувствительность фотоприёмника или менять интенсивность освещения за счёт нейтральных фильтров.
При настройке оптической схемы полезно отдельно проверить рабочий просвет и механический контур: крепёжные детали могут не перекрывать центральную ось, но создавать помехи для расходящегося пучка или оптики с большим диаметром.
При повторной установке компонента следует зафиксировать исходную координату и ориентацию, чтобы отличить изменения самого прибора от изменений геометрии эксперимента. Такая проверка особенно полезна при последовательном сравнении разных образцов.
Для оценки совместимости важно учитывать не только номинальный посадочный размер, но и соседние устройства, их крепёж, кабели и доступность регулировочных элементов после окончательной сборки.
Вращение диска не заменяет активного электрического затвора и не обеспечивает гарантированную синхронизацию с внешним триггером. При работе с высокомощным излучением обязательно проверяют лучевую нагрузку на конкретные фильтры и отсутствие паразитных отражений.
Характеристики
- Каркасная система: 16 мм
- Мест для фильтров: 6
- Расчётный диаметр оптики: 1/2 дюйма (около 12,5 мм)
- Посадочные интерфейсы фильтров: резьбовые держатели SM05
- Переключение: механическое вращение диска
Отрасли применения
- Микроскопные осветительные каналы с шестью вариантами фильтрации
- Спектральные измерения с перестановкой полосовых фильтров
- Калибровка камер при разных уровнях нейтрального ослабления
- Учебные стенды для сравнения спектрального пропускания
