Описание
Контроллер SA201-EC формирует напряжение развёртки для сканирующих интерферометров Фабри–Перо. Управляя изменением расстояния между резонаторными зеркалами, блок переводит спектральную информацию о лазерном излучении в последовательность электрических импульсов от фотодиода. Исполнение комплектуется сетевым кабелем под электросеть 230 В; эта особенность отличает его от второй версии контроллера.

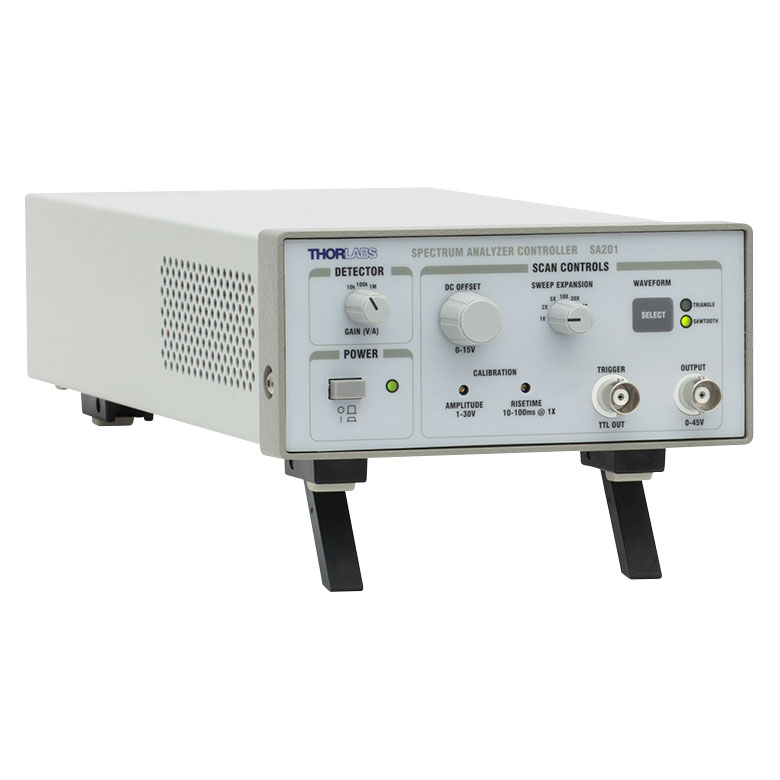

На передней панели предусмотрены настройка амплитуды переменного напряжения, постоянного смещения и времени развёртки. Смещение переносит наблюдаемую спектральную структуру относительно центра экрана, не изменяя рабочий спектральный диапазон самого интерферометра. Можно использовать треугольную или пилообразную форму сигнала: первая удобна для сравнения прямого и обратного проходов, вторая для повторяющегося наблюдения одного направления сканирования.
Суммарный диапазон выходного напряжения развёртки составляет 1–45 В; регулируемое постоянное смещение 0–15 В, амплитуда 1–30 В. На практике выставляют минимально достаточную амплитуду, чтобы пройти нужное число свободных спектральных областей, сохраняя различимые резонансные максимумы. Избыточная амплитуда усложняет интерпретацию, поскольку на экране появляются повторяющиеся группы линий.
Диапазон продолжительности сканирования составляет 0,01–10 с. Для детального изучения узкой линии можно использовать увеличение временного масштаба развёртки в 1, 2, 5, 10, 20, 50 и 100 раз. Синхроимпульс TTL формируется в начале развёртки либо в её середине: это позволяет привязать развёртку осциллографа к определённой точке и устойчиво сравнивать последовательные трассы.
В контроллер встроен трансимпедансный усилитель сигнала фотоприёмника, преобразующий ток диода в напряжение. При работе на высокоомную нагрузку предусмотрены коэффициенты 10, 100 и 1000 кВ/А, а полоса усилителя составляет 250 кГц. Настройка усиления позволяет получить наблюдаемый сигнал от слабого источника без излишнего насыщения при ярких резонансных пиках. Электроника также подавляет отклик фотодиода во время обратного хода пилообразной развёртки.
Питание контроллера поддерживает переключаемые сетевые напряжения 100, 115 и 230 В переменного тока. В комплекте исполнения SA201-EC предусмотрен кабель для 230 В; перед включением необходимо выставить правильное входное напряжение. Сам блок не является лазерным источником, оптическим спектроанализатором с абсолютной калибровкой или интерферометром: он работает совместно с оптическим резонатором и внешним прибором отображения.
Характеристики
- Артикул: SA201-EC
- Штатный сетевой кабель: 230 В
- Переключаемое сетевое питание: 100/115/230 В AC
- Форма развёртки: треугольная или пилообразная
- Диапазон выходного напряжения: 1–45 В
- Диапазон смещения: 0–15 В DC
- Амплитуда развёртки: 1–30 В
- Время сканирования: 0,01–10 с
- Синхронизация: выход TTL, начало или середина развёртки
- Трансимпедансное усиление при высокоомной нагрузке: 10/100/1000 кВ/А
- Полоса встроенного фотоприёмного усилителя: 250 кГц
Отрасли применения
- Лабораторная лазерная метрология: визуализация спектра с интерферометрами Фабри–Перо
- Исследования оптических резонаторов: подбор глубины и скорости развёртки
- Разработка узкополосных лазеров: сравнение модовой структуры при изменении режима генерации
- Испытательные стенды: синхронизация осциллографа с периодической перестройкой резонатора
- Прикладная фотоника: усиление и регистрация сигналов фотоприёмников в спектральных измерениях
