Описание

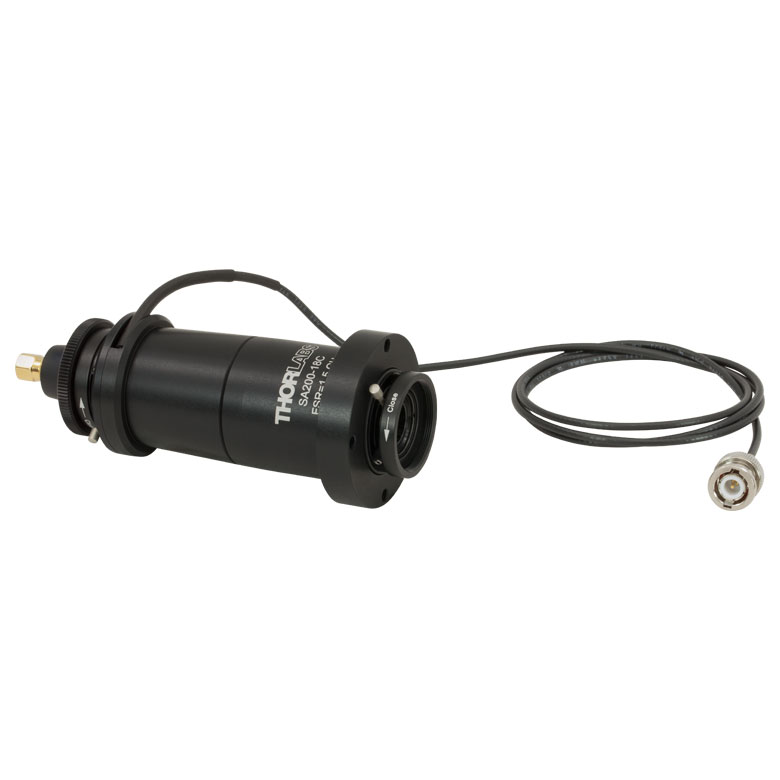

Сканирующий интерферометр Фабри–Перо SA200-18C предназначен для спектрального анализа когерентного оптического излучения в диапазоне 1800–2600 нм. В основе прибора находится оптический резонатор из двух высокоотражающих зеркал: при изменении расстояния между ними последовательно возникают максимумы пропускания для разных оптических частот. Сигнал фотоприёмника на выходе резонатора формирует осциллограмму спектральных компонентов лазера.
Свободная спектральная область резонатора составляет 1.5 ГГц. Это расстояние по частоте между соседними семействами резонансных максимумов, а не абсолютная ширина измеряемого оптического спектра. При выборе прибора необходимо сопоставлять ожидаемое разделение мод источника со свободной областью и разрешением 7,5 МГц. Один и тот же максимум может повторяться через целое число свободных областей: чтобы установить абсолютную частоту, требуется внешняя опорная информация.
Для SA200-18C в технических материалах приводятся длина резонатора 50 мм, общая резкость более 200 (типично 250) и номинальный монтажный фланец Ø2″. Резкость характеризует отношение свободной области к ширине отдельного пика; она зависит от качества зеркал, юстировки, стабильности механической системы и условий измерения. Зеркальные покрытия подбираются под 1800–2600 нм, так что отклик при иных длинах волн не следует считать нормированным.
Регистрация спектров источников на 2 мкм делает прибор полезным для исследований тулиевых и гольмиевых лазеров и других ИК-излучателей. При работе следует учитывать, что чувствительность штатного приёмника ограничена назначенным спектральным участком. Зеркальные подложки этой инфракрасной модификации изготовлены из оптического кварца Infrasil; их покрытие рассчитано на 1800–2600 нм. При юстировке входной пучок направляют вдоль оси оптического резонатора и контролируют форму пиков на осциллографе.
Для получения временной развёртки спектра требуется электрически изменять длину резонатора. Сканирующие модели используются совместно с контроллером, формирующим малошумящую пилообразную либо треугольную развёртку; контроллер SA201 обеспечивает синхронизацию с осциллографом. Согласование уровней сигналов и корректная настройка усиления фотодиода необходимы, чтобы не перепутать реальные боковые моды с насыщением приёмника или шумовыми выбросами.
При регистрации многомодового лазера по расстоянию между пиками оценивают межмодовый интервал, а по устойчивости их положения следят за изменением частоты. Узкие спектральные линии требуют достаточной стабильности температуры, минимальных механических вибраций и подходящей скорости сканирования. Получаемая трасса полезна для относительного сравнения спектров; полноценное абсолютное измерение длины волны выполняют с дополнительной калибровкой.
Характеристики
- Артикул: SA200-18C
- Рабочий спектральный диапазон: 1800–2600 нм
- Свободная спектральная область: 1.5 ГГц
- Резкость резонатора: более 200 (типично 250)
- Спектральное разрешение: 7,5 МГц
- Номинальная длина резонатора: 50 мм
- Присоединительный фланец: Ø2″
- Метод измерения: сканирующая передача резонатора Фабри–Перо
- Для получения спектральной развёртки необходим совместимый контроллер
Отрасли применения
- Лазерная метрология: контроль модовой структуры излучателей в диапазоне 1800–2600 нм
- Фотоника: проверка одномодового режима, сравнение спектров до и после настройки лазера
- Научные лаборатории: наблюдение изменения частоты и возникновения побочных линий при эксперименте
- Оптоволоконные системы: анализ излучения узкополосных и перестраиваемых источников в соответствующей полосе
- Разработка оптической аппаратуры: качественная оценка чистоты спектра и повторяемости режимов генерации
