Описание

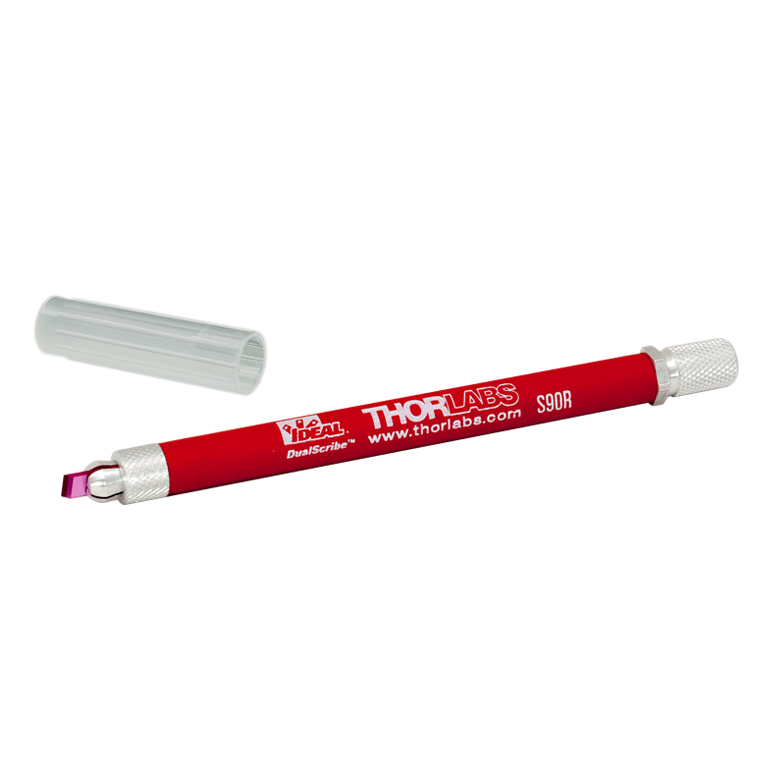

Рубиновый скрайбер S90R предназначен для нанесения контролируемой риски на поверхность стеклянного оптического волокна перед его отделением. Рабочая кромка выполнена из твёрдого рубинового материала. Такой инструмент используют при ручной подготовке торцов, когда требуется локально инициировать разрыв стекла.
В отличие от обычного ножа скрайбер работает за счёт точечной обработки поверхности: лёгкая риска создаёт область концентрации напряжения, после чего волокно разделяют предусмотренным технологией способом. Качество торца зависит от давления, угла инструмента, состояния рабочей кромки и предварительного удаления защитного покрытия.
Перед операцией участок волокна освобождают от покрытия подходящим стриппером, затем очищают от загрязнений. Скрайбер не заменяет устройство для снятия буферной оболочки и не обеспечивает автоматически геометрию торца, необходимую для малопотерных соединений. При выполнении риски важно избегать многократного проведения по одной точке, которое вызывает сколы.
После разделения стеклянный торец проверяют под микроскопом или другим предусмотренным средством контроля. Для ответственных соединений качество скола дополнительно подтверждают измерением вносимых потерь. Микроскопические осколки волокна необходимо собирать в закрываемый контейнер: они опасны при попадании в кожу и глаза.
Рубиновый режущий элемент предназначен для точной работы со стеклянными световодами, а не для резки толстых кабельных оболочек, армирующих волокон или металлических деталей. Правильное применение увеличивает воспроизводимость ручной операции и снижает количество испорченных заготовок.
Характеристики
- Инструмент: рубиновый скрайбер
- Операция: создание риски на стеклянном волокне
- Метод применения: ручная подготовка участка скола
- Перед использованием: снять покрытие и очистить волокно
- После операции: контроль качества торца и безопасная утилизация осколков
Отрасли применения
- Сборка волоконно-оптических экспериментальных линий.
- Лаборатории фотоники: подготовка стеклянных волокон к испытаниям.
- Ремонт и прототипирование: изготовление коротких участков световодных трактов.
- Учебные лаборатории: демонстрация контролируемого раскалывания оптического стекла.
