Описание

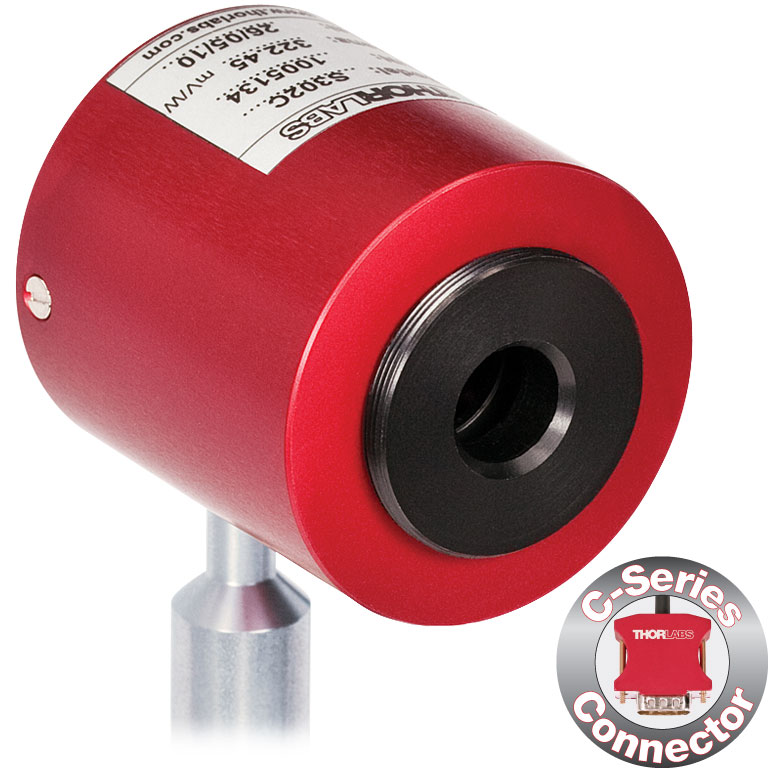

Тепловая измерительная головка S302C преобразует поглощённую оптическую мощность в электрический сигнал, который обрабатывает совместимый измеритель мощности. Рабочий спектральный диапазон 0,19–25 мкм; диапазон измеряемых уровней в данных для этой модели: 100 мкВт – 2 Вт. Принцип регистрации основан на нагреве чувствительного элемента и не требует узкой спектральной настройки фотодиода.
Устройство использует стабилизированный тепловой поглотитель. Такая схема применима к непрерывному и усреднённому по времени излучению при условии соблюдения допустимых плотностей мощности и энергии. Для получения корректных результатов необходимо настроить измерительный прибор на используемый датчик и параметры источника. При работе с импульсами значение средней мощности само по себе не гарантирует безопасности приёмника: пиковая нагрузка на поверхность также имеет значение.
Особенность конструкции S302C: Ø12 мм. Геометрия входной области определяет допустимый диаметр пятна и требования к наведению пучка. Световое пятно следует размещать в центральной части поглощающей зоны, избегая попадания энергии на крепёж или кромки корпуса. При слишком большом пятне часть излучения не регистрируется, а при чрезмерно малом повышается локальная плотность энергии.
Перед серией измерений тепловой приёмник выдерживают до установления стабильного фона и выполняют обнуление показаний в соответствии с инструкцией измерителя. Движение воздуха, нагрев соседних деталей и смена температуры окружающей среды способны вызвать дрейф нулевого уровня. Внутреннее тепловое время отклика необходимо учитывать при измерении переключаемых источников и коротких временных интервалов.
При подборе модели нужно различать верхнюю границу общей мощности, максимальную плотность энергии и допустимую длительность импульса. Для высокомощных источников дополнительно проверяют эффективность отвода тепла. Повреждение поглощающего слоя или загрязнение измерительной поверхности влияет на калибровку; чистка допустима только указанным в руководстве способом.
Характеристики
- Спектральный диапазон: 0,19–25 мкм
- Диапазон / максимальная измеряемая мощность: 100 мкВт – 2 Вт
- Чувствительный элемент: стабилизированный тепловой поглотитель
- Входная апертура или конструктивная особенность: Ø12 мм
- Способ измерения: тепловое преобразование поглощённого света
- Необходим совместимый измерительный блок для считывания показаний
Отрасли применения
- Лазерные лаборатории: контроль среднего уровня выходной мощности и сравнение режимов настройки источника.
- Производство оптики: проверка мощности до и после линз, светоделителей, окон и других элементов.
- Научные стенды: долговременные измерения стабильности и характеристик источников в пределах спектрального диапазона.
- Сервис и метрология: повторяемый контроль оптической мощности после обслуживания приборов и юстировки тракта.
