Описание

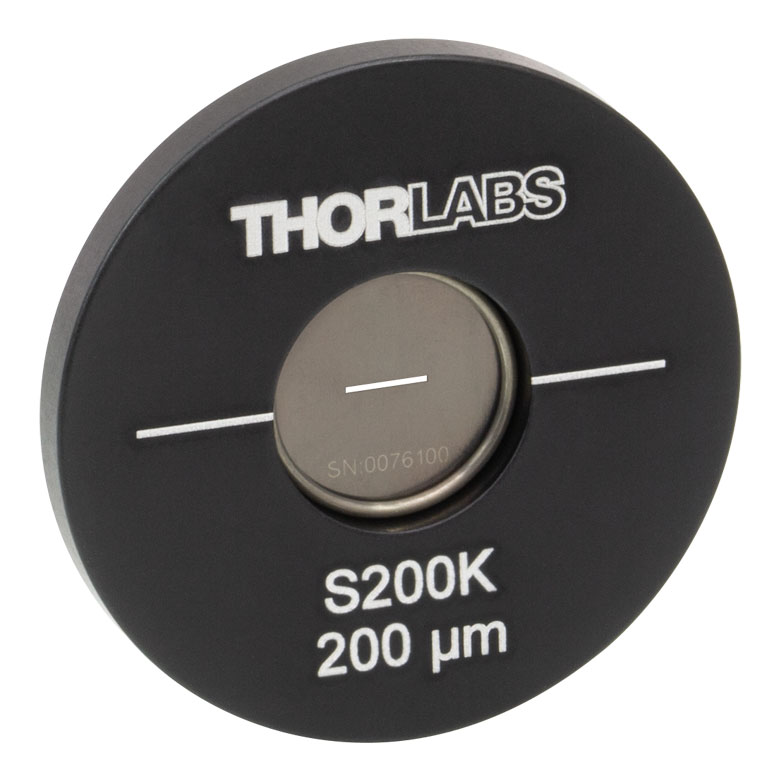

Оптическая щель S200K задаёт световому пучку прямоугольную апертуру шириной 200 мкм. Допуск ширины составляет ±4 мкм, а рабочая длина прорези равна 3 мм. Щель закреплена в круглой оправе диаметром 25.4 мм, благодаря чему элемент можно разместить в оптическом держателе соответствующего размера. В отличие от регулируемой щели геометрия здесь задаётся готовой пластиной и не меняется при настройке.
Через прорезь проходит только узкая часть падающего излучения. При установке перед фотоприёмником это позволяет ограничить область детектирования; перед спектрометром или монохроматором щель задаёт входную геометрию. Ширина 200 мкм определяет компромисс между пропускаемой мощностью и пространственной/спектральной селективностью. Для малого потока особенно важно точно совместить оптическую ось с центром прорези.
В архивном каталоге для данной серии указана фольга толщиной 50 мкм из нержавеющей стали серии 300 с чернёной поверхностью и оправа из алюминиевого сплава 6061-T6. Чёрное покрытие уменьшает нежелательные отражения от непрозрачной области, но не делает щель поглотителем для лазеров высокой мощности. Диаметр оправы 25.4 мм необходимо учитывать при подборе переходника, тубуса или кинематического держателя.
При юстировке сначала выставляют высоту пучка и центр отверстия, затем ориентируют длинную ось прорези относительно направления измерения. Контраст изображения щели и уровень паразитной засветки зависят от фокусировки, спектра источника и расположения соседних диафрагм. Механический контакт с рабочей пластиной нежелателен: повреждение кромки напрямую меняет эффективную ширину и результаты калибровки.
Характеристики
- Ширина прорези: 200 мкм
- Допуск по ширине: ±4 мкм
- Длина прорези: 3 мм
- Наружный диаметр оправы: 25.4 мм
- Тип апертуры: фиксированная прямоугольная
- Материал рабочей фольги по каталогу серии: чернёная нержавеющая сталь
Отрасли применения
- Спектральная оптика: входные и выходные апертуры монохроматоров, где требуется фиксированная ширина 200 мкм.
- Профилометрия и визуализация: построение линейной световой области, пространственное ограничение сигнала при сканировании.
- Оптические испытания: измерение отклика системы на узкую линию, изучение дифракции Фраунгофера и влияния апертуры.
- Лабораторная метрология: сравнение изображений известной геометрии в камерах и микроскопных трактах.
