Описание

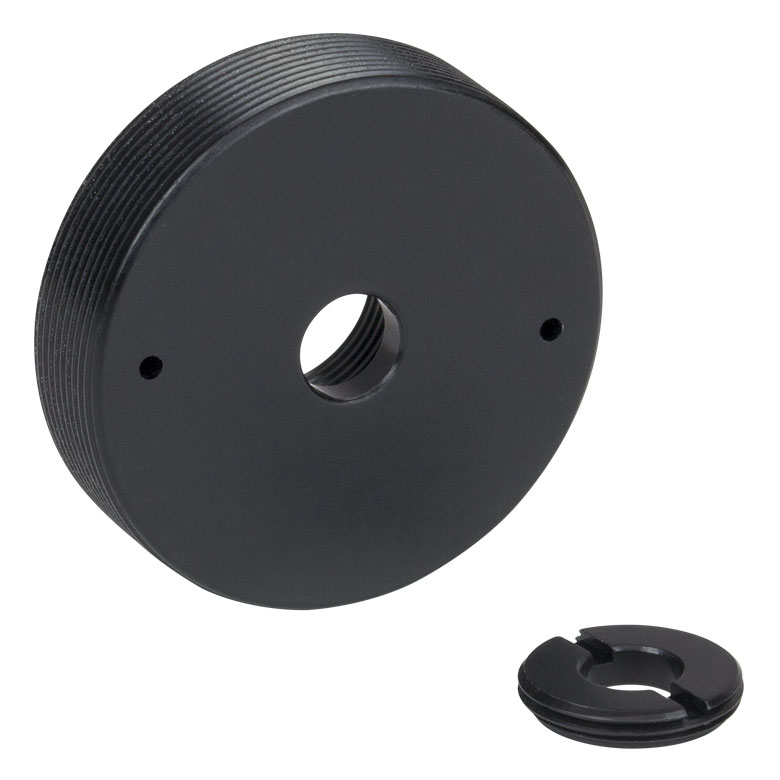

S1LM46 — механическая оправа с резьбовым интерфейсом SM1 для установки лазерных диодов в корпусе TO-46. Держатель S1LM46 служит для позиционирования излучающего элемента относительно линз, диафрагм и линзовых трубок стандарта SM1. Он обеспечивает механическую базу для сборки компактного источника света, но не заменяет источник питания, драйвер тока и теплоотвод, если они необходимы для режима работы конкретного диода.
Главный монтажный интерфейс S1LM46 — оптическая резьба SM1 (1,035 дюйма, 40 ниток на дюйм). Посадка под корпус TO-46 определяет, какой излучатель можно разместить без изготовления нестандартного переходника. Изменение длины или конструкции посадочной части способно повлиять на расстояние от кристалла до установленной линзы.
Перед сборкой S1LM46 следует проверить электрическую распиновку конкретного диода, его размеры, допустимую температуру корпуса и требования к отводу тепла. При наличии контактных выводов важно избежать их случайного замыкания об металлический держатель. Для лазерных диодов дополнительно учитывают чувствительность к статическим разрядам и необходимость ограничения тока.
После закрепления корпуса в S1LM46 можно установить подходящую коллимирующую линзу в системе SM1, отрегулировать расстояние до излучателя и проверить качество сформированного пучка. Тепловой режим сборки зависит от фактической мощности рассеяния, поэтому температура корпуса контролируется отдельно от оптических характеристик.
Характеристики
- Назначение: механическое крепление излучающего элемента.
- Поддерживаемые корпуса: TO-46.
- Резьбовой интерфейс: SM1 (1,035″-40).
- Тип изделия: оптомеханический держатель.
- Драйвер: не является встроенной функцией держателя.
- Тепловые параметры: уточняются по паспорту диода.
- Совместимость: оптические компоненты и крепления стандарта SM1.
Отрасли применения
- Создание лабораторных осветителей: закрепление диода в интерфейсе SM1 с помощью S1LM46.
- Лазерные и светодиодные коллиматоры: юстировка излучателя относительно фокусирующей линзы.
- Стенды спектральной диагностики: повторяемое размещение диодов с указанным корпусом.
- Обучающие лаборатории: модульная сборка источников света с заменой излучающего элемента.
