Описание

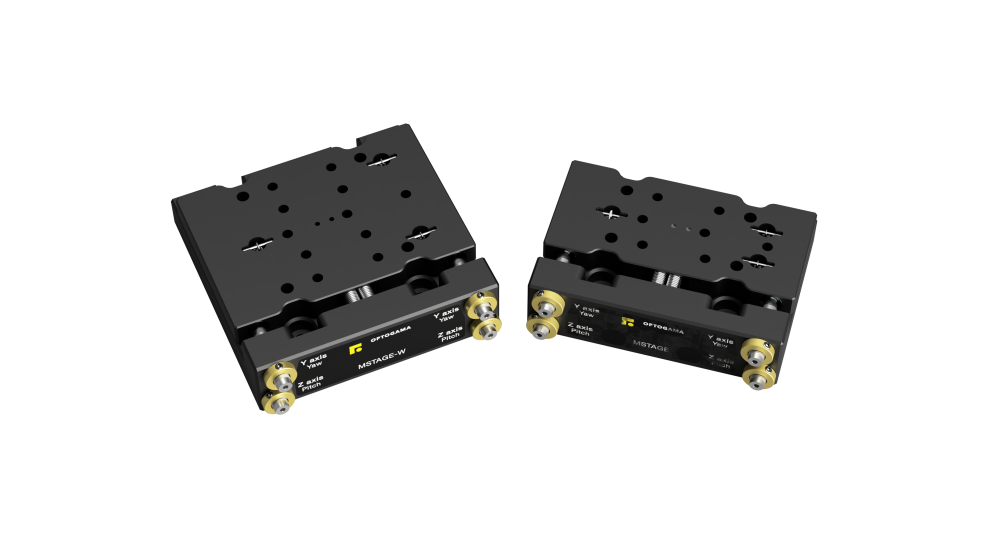

Ручной четырехосный транслятор Optogama предназначен для тонкой механической юстировки оптических узлов и аксессуаров лазерных систем. Конструкция рассчитана на точную подстройку по четырем степеням свободы: по осям Y и Z, а также по углам yaw и pitch. Модель выполнена в промышленном исполнении, оснащена механизмом фиксации положения и сапфировыми контактными площадками, которые обеспечивают плавный ход микровинтов и стабильность настройки при длительной эксплуатации. Такое исполнение особенно удобно там, где требуется сохранить выставленное положение после регулировки и снизить влияние механического люфта.
Характеристики
- Регулировка по четырем осям: Y, Z, yaw и pitch.
- Ход по оси Y: 8 мм, по оси Z: 4 мм.
- Угловая регулировка: yaw ±5.5° и pitch ±2.5°.
- Четыре микровинта M6 x 0.25 для точной настройки.
- Механизм блокировки для сохранения выверенного положения.
- Максимальная нагрузка до 1.5 кг при горизонтальном монтаже.
- Габариты 75 x 28 x 100 мм, масса около 500 г.
Отрасли применения

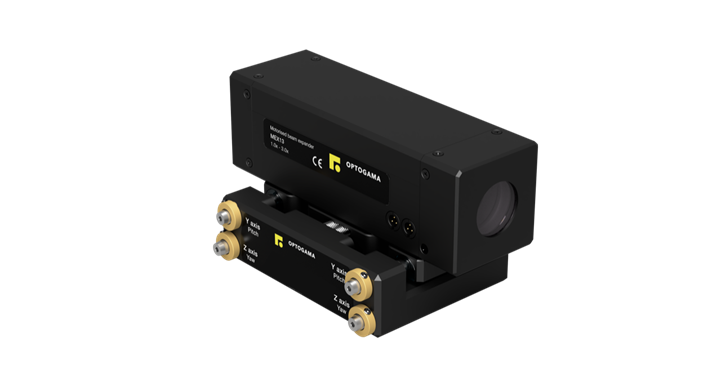

Изделие применяется в лазерной технике, научно-исследовательских лабораториях, оптомеханических сборках, приборостроении и в задачах точного позиционирования оптических компонентов. Транслятор подходит для юстировки компактных расширителей пучка серии MEX, а также для выравнивания зеркал, держателей, коллиматоров и других элементов, где важны повторяемость регулировки, устойчивость положения и удобство ручной настройки.
