Описание

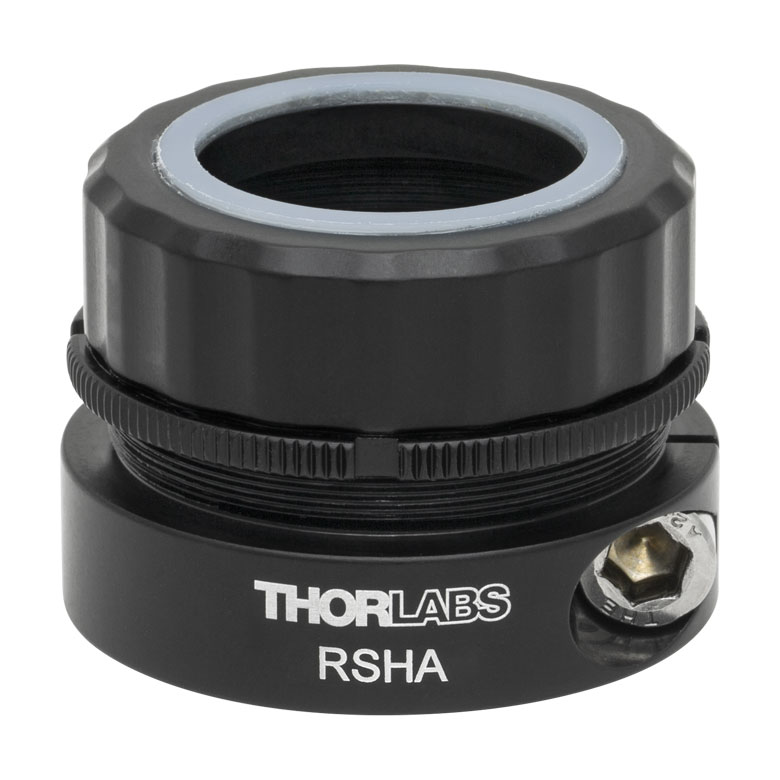

RSHA — регулируемая по высоте муфта для цилиндрического оптического стержня. После установки на стойку и затяжки стопорного винта она образует механический упор, помогающий повторно выставить держатель на ранее выбранной отметке. Муфта не изменяет оптические свойства системы, но позволяет уменьшить количество повторных операций по выставлению высоты.
Муфта рассчитана на стержни диаметром 25,4 мм; её положение фиксируется боковым стопорным винтом 1/4-20. Она образует опорную площадку или ограничитель хода для деталей, перемещаемых вдоль стойки. После выставления заданной высоты держатель можно снять и вернуть к тому же механическому упору.
При установке деталь перемещают по чистой цилиндрической поверхности до нужной отметки, затем затягивают фиксатор. Винт должен прижимать муфту без чрезмерного усилия, иначе можно оставить повреждения на стойке или ухудшить повторяемость перемещения.
Опорная муфта особенно полезна при переналадке стенда: высота держателя сохраняется механически, даже если его приходится временно снять ради доступа к соседним элементам. Это сокращает время восстановления трассы лазерного пучка, но не заменяет точную оптическую юстировку.
Выбор между метрическим и дюймовым исполнением связан не только с диаметром опоры, но и с резьбой стопорного винта и сопрягаемых деталей. Для монтажа обязательно сверяют размеры по фактическому чертежу стойки.
Перед возвращением держателя на муфту проверяют отсутствие стружки и загрязнения на опорных поверхностях. При значительных ударных нагрузках или постоянной вибрации необходим контроль надёжности фиксации в составе всей системы.
Характеристики
- Артикул: RSHA.
- Тип: регулируемая опорная муфта.
- Совместимая стойка: Ø25,4 мм.
- Фиксирующий винт: 1/4-20.
- Функция: механический упор для воспроизводимого выставления высоты.
- Перемещение и фиксация выполняются вручную.
- Рабочая ось: вдоль цилиндрической стойки.
Отрасли применения
- Сохранение высоты оптической оси после снятия держателя.
- Перестраиваемые лазерные и интерферометрические установки.
- Временное крепление приборов на оптическом столе.
- Серийная сборка одинаковых измерительных конфигураций.
При интеграции RSHA в готовую систему инженер проверяет сопряжение с крепежом, допустимую нагрузку и требуемую свободу регулировки. Для узлов, работающих рядом с лазерным лучом, дополнительно контролируют отсутствие перекрытия апертуры и безопасность рассеянного излучения. Точные предельные значения нагрузки, момента затяжки и допусков не следует определять по одному названию изделия: их берут из чертежа конкретной модификации.
