Описание

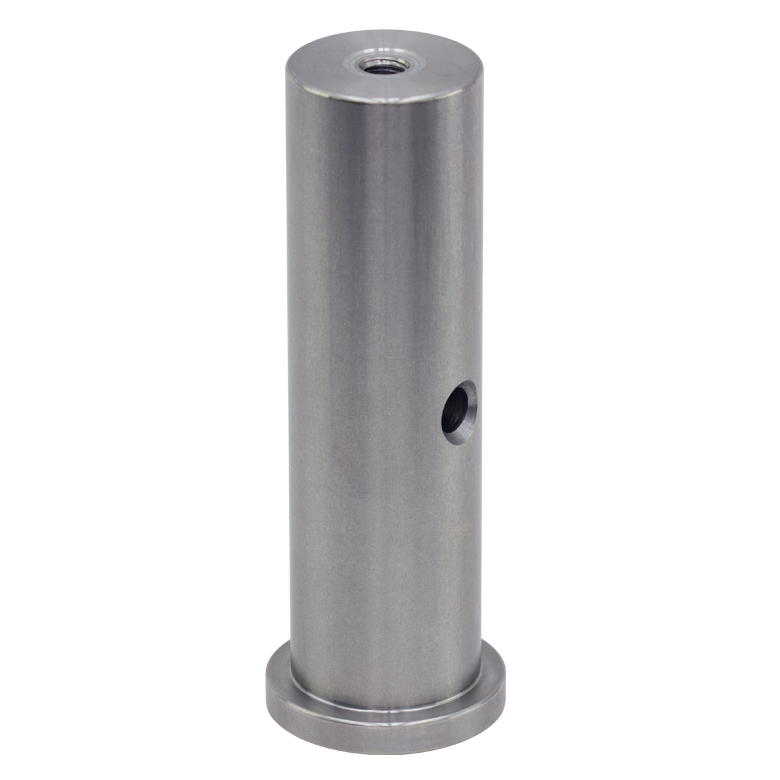

Метрический стержень с основанием предназначен для установки оптических компонентов на увеличенной высоте относительно монтажной плиты или стола. Цилиндрический корпус диаметром 25,0 мм обладает высокой жёсткостью и лучше сопротивляется изгибу, чем тонкие оптические стойки. Номинальная длина составляет 3,5 дюйма, что соответствует приблизительно 88,9 мм и обычно округляется в описании до 90 мм.
Интегрированное основание позволяет фиксировать стержень прижимом без использования центрального крепёжного винта. Такой способ установки удобен, когда требуется плавно изменять положение опоры в пределах поверхности оптической плиты. После предварительной юстировки основание прижимается вилочным или аналогичным зажимом, а положение стержня сохраняется за счёт широкой опорной поверхности.
Резьбовые отверстия M6 на торцах обеспечивают подключение метрических держателей, переходников, платформ и других механических компонентов. Массивная конструкция подходит для размещения камер, осветителей, зеркальных оправ и небольших приборных модулей. При установке тяжёлой нагрузки рекомендуется располагать её центр как можно ближе к оси стержня, чтобы снизить изгибающий момент и уменьшить чувствительность системы к вибрации.
Характеристики
- Тип: цилиндрический стержень с интегрированным прижимным основанием.
- Диаметр корпуса: 25,0 мм.
- Номинальная длина: 3,5 дюйма.
- Длина в метрическом выражении: приблизительно 88,9 мм.
- Резьбовые отверстия: M6.
- Монтаж: фиксация основания внешним прижимом.
- Система креплений: метрическая.
- Особенности: повышенная жёсткость и возможность свободного позиционирования на плите.
Отрасли применения
- Монтаж камер и объективов.
- Лазерные и интерферометрические стенды.
- Установка осветителей и фотоприёмников.
- Оптическая метрология.
- Машинное зрение и техническая визуализация.
- Создание устойчивых оптомеханических опор.
